上海速跃固定污染源VOC报警系统
系统概述
系统工作流程

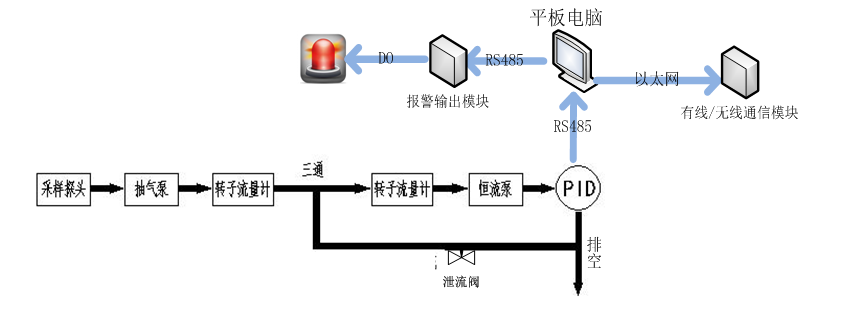

采样预处理系统由采样探头、水气分离器、过滤器、采样泵、气体控制器组成。 采样预处理系统的流程如下图所示。气体在取样泵的抽取下，从排气筒中被抽取，经过采样探头和采样管输送，经水气分离、过滤后进入PID气体分析仪，气体分析仪内部集成了多块高性能微处理器，测量出VOCs气体浓度。整个测量完成后， 将尾气通过排气孔排出。
上海速跃固定污染源VOC报警系统 技术参数
| 上海速跃固定污染源VOC报警系统 技术参数 | |
|---|---|
| 检测气体 | 挥发性有机气体（VOCs） |
| 检测原理 | PID原理，抽取方式采样，长期连续工作。 |
| 测量范围 | 0～200、2000、10000ppm可选 |
| 分 辨 率 | 0.025ppm（0～200ppm）；0.05ppm（0～2000ppm）；0.1ppm（10000ppm） |
| 重复性 | ≤±3% (以异丁烯计) |
| 零点漂移 | ≤ 2 mg/m3(以异丁烯计) |
| 响应时间 | ≤20秒（T90） |
| 测定下限 | ≤ 5 mg/m3 |
| 实际气样比对误差 | ≤ 50% （VOCs≤15 mg/m 3 ）≤ 35% （VOCs＞15 mg/m 3 ） |
| 恢复时间 | ≤10秒 |
| 平板电脑 | 2路RS232/RS485通讯接口，Windows XP操作系统 |
| 数据采集 | 系统软件污染源在线监控管理软件 |
| 输出 | RS232/RS485信号输出、以太网输出、报警端口输出 |
| 工作电源 | 220V AC/50Hz 0.5KW |
| 工作温、湿度 | 5～40℃、≤85%RH |
