系统概述

上海速跃 SY-CS-500超声波时差法流速计 SY-CS-500型超声波用于气体和流体的流速测量有许多优点。和传统的机械式流量仪表、电磁式流量仪表相比它的计量精度高、对管径的适应性强、非接触流体、使用方便、易于数字化管理等等

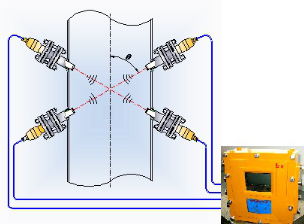

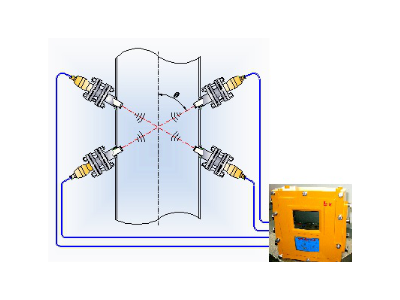

SY-CS-500超声波时差法流速计 原理介绍: 时差法超声波流量计就是利用声波在流体中顺流、逆流传播相同距离时存在时间差，而传播时间的差异与被测流体的流动速度有关系，因此测出时间的差异就可以得出流体的流速

产品组成

针对要求和环境条件，进行优化设计和合理配置。 设计了三级递进过滤装置，采用模式过滤，精度分别为5μ、2μ、1μm，维护便捷，确保气体传感器能够稳定工作，测量精确； 对于空气中的水汽，采用我司专利设计的螺旋式汽水分离器，可以有效的去除水汽 系统中配置了很多传感器如湿度传感器，流速传感器，压力传感器实时监控运行情况，保证设备稳定、高校的工作。 系统输出配有MODBUS通讯，模拟信号，以太网等通讯。 配有GPRS模块，具有远程诊断，校准功能，减少后期人工维护，增加了系统的稳定、可靠性。 具有数据比较、处理、自动校对、量程范围设定、超限报警联锁功能。 系统采用单片机控制，智能化分析仪表，具有自动化程度高、维护工作量小、数据处理快速方便 系统增加了GFC数据交叉干扰补偿功能，确保测量精度！ 增加太阳能电池板和锂电池，工作时间最高持续2周（可选

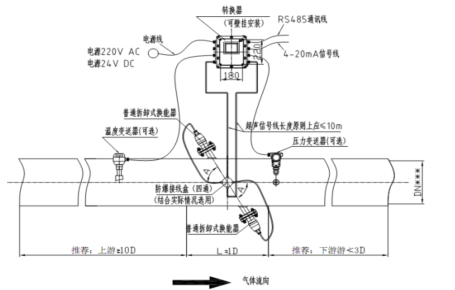

• 1.测量管段或现场烟道；
• 2.换能器安装座（可集成吹扫装置）；
• 3.超声换能器部件及信号线缆；
• 4.流量计转换器；
• 5.配套温度、压力变送器（或传感器可选）；
• 6.配套上位机软件。

工作原理和特点

• 1.适合现场大口径烟道气火炬气及工业管道气体的计量改造操作简单安装维护方便最低流速可以测0.3m/s
• 2.结合用户需求，可配置单声道，双声道或多声道形式；具备防爆结构选项，防爆等级ExdⅡBT6和ExdⅡCT6；
• 3.测量准确度高，可达1.5~2.0级；
• 4.测量范围宽，最高可达100:1；
• 5.测量公称灵活，通常DN200-10000，可定制更大通径；
• 6.具有小流量切除功能，高抗噪声，可靠性强；
• 7. 可适应各种气体，信号输出配置齐全
