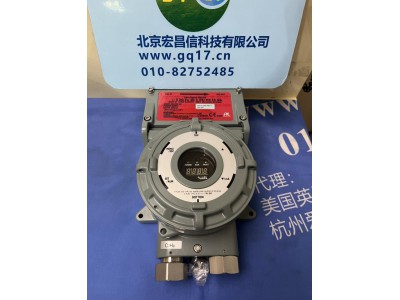

RIKEN KEIKI SD-D58-DC(EX) (TYPE GP) 固定泵吸式VOC浓度检测仪
在氢气环境下也可作为防爆产品进行使用，搭载自动检查流量异常功能，通过将需要更换的零部件单元化，来提升可维护性，防尘・防水构造（与IP67相当），可实现一人维护
.jpg)
SD-D58-DC 固定泵吸式天燃气体探测器
SD-D58-DC 固定泵吸式天燃气体探测器
日本理研 SD-D58-DC 固定泵吸式天燃气体探测器(i-C4H100-100%LEL) 特性优点
- ● 防爆结构 Ex d ⅡB+H2 T4 即使在氢气环境下也可以作为防爆产品使用
- ● 防尘·防水结构(保护等级: 相当于IP67)
- ● 搭载流量低检出传感器
- ● 搭载大流量吸引泵
- ● 更换部件的组件化可简单更换传感器、泵组件
- ● 可一个人维修(只限SD-D58系列)
日本理研 SD-D58-DC 固定泵吸式天燃气体探测器(i-C4H100-100%LEL) 产品配件
.jpg)
流量监控器MC过滤器
.jpg)
固定泵吸式天燃气体探测器
.jpg)
固定泵吸式天燃气体探测器
.jpg)
产品说明书
RIKEN KEIKI SD-D58-DC(EX) (TYPE GP) 固定泵吸式VOC浓度检测仪 技术参数
| 检测原理 | 接触燃烧式 |
| 检测对象气体 | 可燃气体 |
| 浓度显示 | 7 段 LED（4 位） |
| 检测范围 | 0～100%LEL |
| 显示分辨率 | 0.5%LEL |
| 检测方式 | 泵吸入式 |
| 吸入流量 | 1.0L/min 以上(最大吸入压力为 5.0kPa< 表压>时) |
| 警报设置值 | 25%LEL【标准设置值】 |
| 电源显示 | POWER 指示灯发亮（绿） |
| 外部输出 | 气体浓度信号/警报接点（气体警报或故障警报、气体和故障共用警报） |
| 警报精度(相同条件下) | 在警报设定值±25%之内 |
| 警报延迟时间(相同条件下) | 给予警报设定值 1.6 倍的气体，在 30 秒以内(不包括配管延迟) |
| 气体警报类型 | 1 级警报(H) |
| 气体警报显示 | ALM 指示灯发亮（红） |
| 气体警报动作 | 自动恢复 |
| 故障警报、自我诊断 | 系统异常/传感器异常/流量低 |
| 故障警报显示 | FAULT 指示灯发亮（黄）/内容显示 |
| 故障警报动作 | 自动恢复 |
| 警报接点 | 无源接点 1a、常时非励磁（警报时励磁）或者常时励磁（警报时非励磁） |
| 接点容量 | AC250V･0.5A/DC30V･0.5A(电阻负荷) |
| 传输方式 | 3 线式模拟传输（电源公用< 电源、信号、公共端>） |
| 传输规格 | DC4～20mA(线性负荷和电阻负荷 300Ω以下、分辨率 200 分割) |
| 传输延长线 | CVVS 等屏蔽延长线(1.25sq 或 2.0sq)・3 芯或 5 芯(接点使用时) |
| 各种功能 | 警报延迟/消零 |
| 电源 | DC24V(DC21.6～26.4V) |
| 耗电量 | 最大 8.7W |
| 延长线连接口 | 电源：耐压衬垫格兰头(合理延长线外径φ9.6～φ11.0mm・衬垫内径φ11mm< 安装>) 接点、传输用：未使用 附带：衬垫内径φ12.5mm(合理延长线外径φ12.0～φ12.5mm) |
| 配管连接口 | Rc1/8(带 O.Dφ8-1t・Cu 管用半联轴节< Bs>或带 SUS 管用半联轴节< SUS>) |
| 使用温度范围 | -20～+53℃(不得有剧变） |
| 使用湿度范围 | 95%RH 以下（无结露） |
| 结构 | 壁挂型(2B< 50A>可安装管子)・防尘防滴结构(相当于 IP67) |
| 防爆结构 | 耐压防爆结构 |
| 防爆等级 | Ⅱ2GExdⅡB+H2 T4Gb |
| 外观尺寸 | 大约 197（W）×286（H）×140（D）mm（不包含突起部分） |
| 重量 | 约 5.8kg |
| 外观颜色 | 蒙塞尔 7.5BG5/2 |
