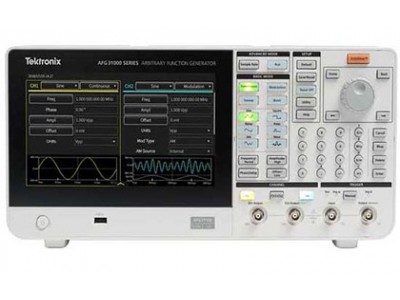

任意波函数发生器 AFG31000 系列产品

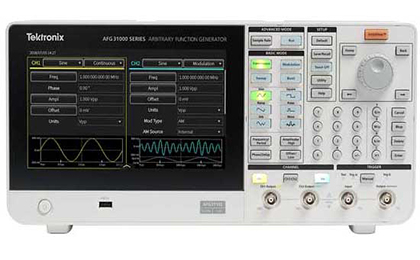

泰克 AFG31000 系列是全新智能型 AFG，它内置任意波形发生和实时波形监测功能，并拥有市场上非常大的触摸屏。全新 AFG31000 提供了高级波形生成和编程功能，支持波形监测，拥有流行的触摸屏界面，让每个科研人员和工程师的测试变得更简单，让工作变得更轻松。
主要性能指标
- ● 单或双通道型号
- ● 输出幅度范围 1mVP-P ~ 10VP-P 至 50Ω 负载
-
● 基本 (AFG) 模式:
- ○ 25 MHz, 50MHz, 100MHz, 150MHz, 或 250MHz 正弦波形
- ○ 250 MSa/s, 1GSa/s 或 2GSa/s 采样率
- ○ 14 位垂直分辨率
- ○ 内置波形包括正弦、方波、锯齿波、脉冲、噪声和其他常用波形
- ○ 扫描、突发和调制模式 (AM, FM, PM, FSK 和 PWM)
-
● 高级 (序列) 模式:
- ○ 连续模式 (选配序列模式、已触发模式和选通模式)
- ○ 每条通道上 16Mpts 任意波形内存 (128Mpts 选配)
- ○ 序列模式下最多 256 步，支持循环、跳转和等待事件
- ○ 可变采样时钟 1µSa/s ~ 2GSa/s
主要功能
- ● 凭借已获专利的 InstaView™ 技术，工程师可以实时查看被测器件 (DUT) 上的实际波形，而不需使用示波器和探头，降低了因阻抗不匹配引起的不确定度
- ● 波形序列选项可以对复杂的长波形编程，支持最多 256 步
- ● 9 英寸容性触摸屏的操作与智能手机类似，为常用设置提供了快捷方式
- ● 内置 ArbBuilder 可以在仪器上创建和编辑任意波形，而不需要连接电脑
- ● 可以防止输出发生过压和过流，最大限度地降低仪器损坏的潜在风险
- ● 兼容 TekBench™ 软件，在实验室中帮助学生设置、控制和分析测试结果
应用
- ● 高级研究
- ● 时钟和系统同步
- ● 复现真实世界信号
- ● 元器件和电路表征和验证
- ● 嵌入式电路设计和测试
- ● 通用信号生成
基本模式和高级模式
AFG31000 系列是第一个拥有全功能基本模式(AFG)和高级(序列)模式的任意波函数发生器。
在基本模式下，AFG31000 生成传统函数和任意波形。触摸屏和前面板控制功能可以简便地进行设置。
基本模式可以改变频率，而不用担心波形长度和采样率。这种功能既适合表征滤波器/放大器频响的模拟设计，也适合时钟速率经常变化的数字设计。
可以一目了然地查看关键设置，并使用触控、数码键盘或旋转控件简便地进行调节。
高级模式是AFG31000中提供的新模式，可以生成多个复杂定时的波形。在这种模式下，您可以编写一个由1~256个波形组成的列表(或序列)，总波形长度可达16Mpts/ch (128Mpts/ch选配)，并定义这些波形的输出序列。支持重复、转到、等待、跳转和已触发事件，大容量内存可以存储许多波形或长波形。
这种功能特别适合需要顺序执行多个测试用例的应用。您不用逐个加载测试用例，而是可以把所有测试用例放到一个序列中，一次性加载这些测试用例，然后从一个测试用例无缝切换到另一个测试用例，大大提高测试效率。

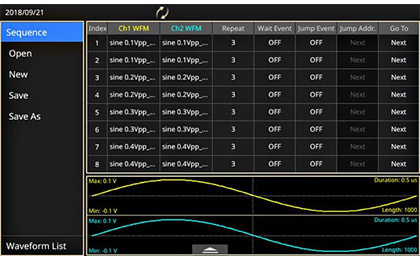

高级模式可以使用灵活的步进控制功能，构建复杂的波形序列

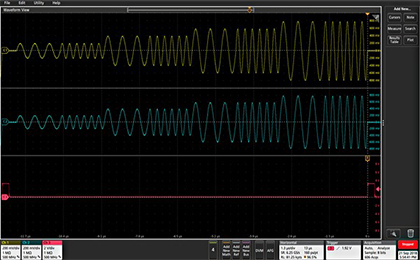

排序后的正弦波形，拥有不同的频率和幅度。
此外，高级模式采用了可变采样率技术。波形中的每个样点输出一次，且在每个周期中只输出一次，与采样率同步。由于没有跳跃或重复，所以保留了波形中的所有细节。这种功能特别适合对信号保真度要求高的应用，比如 IQ 调制和脉冲串生成。
InstaView™ 技术可实时监测 DUT 上的实际波形
在关闭 InstaView 后，AFG31000 的工作方式与传统函数发生器一样。由于阻抗不匹配，AFG 显示屏上显示的波形与 DUT 上观察到的波形是不一样的。

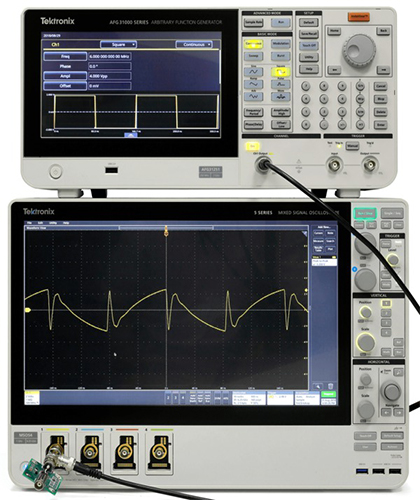

凭借已获专利的 InstaView ™技术，AFG31000 系列可以显示DUT 上的实际波形，而不是 AFG 上设置的标称波形。AFG 上显示的波形会对 DUT 上的频率、幅度、波形形状和阻抗变化瞬时做出反应。InstaView 帮助大大降低了因阻抗不匹配导致的不确定度和测量风险，而不要求额外的电缆、仪器或工作。
在开启 InstaView 后，AFG31000 显示 DUT 上观察到的波形。
大的触摸屏，智能用户界面

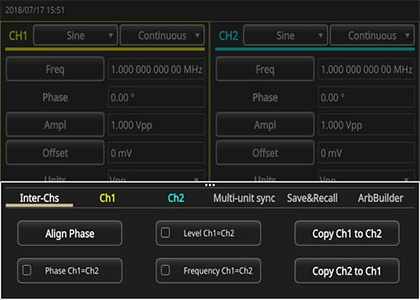

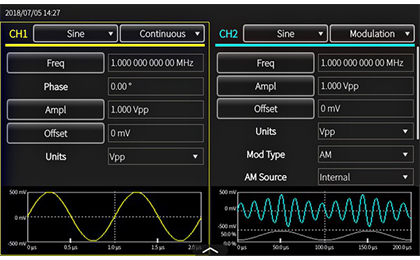

9 英寸大的容性触摸屏，在一个屏幕上显示所有相关设置和参数。与智能设备类似，您可以触击或滑动，简便地选择、浏览、定位和改变设置和参数。可以立即进入常用功能。提供了用户熟悉的按钮和旋转旋钮，可以以更加传统的方式查看信息。
可以从上滑菜单中简便地进入常用设置
内置 ArbBuilder 工具让任意波形创建和编辑工作变得更轻松
过去，您需要一台电脑及波形编辑软件，才能创建或编辑任意波形。然后需要使用 U 盘或数据电缆连接，把波形下载到AFG 上。这个过程耗时长，特别是在需要经常改变波形设置时。
ArbBuilder 是 AFG31000 系列上内置的一种应用，可以在发生器上直接创建和编辑任意波形。您可以使用公式编辑器工具创建任意波形，或从标准模板库中导入任意波形。由于大的容性触摸屏，您可以拖动、手指开合和放大，获得所需的细节。
您可以从 U 盘把 CSV 格式的数据文件直接加载到 ArbBuilder中，迅速复现示波器捕获的或第三方软件创建的真实世界波形。

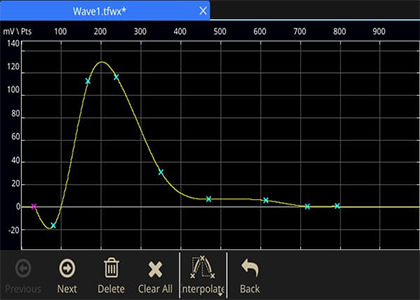

使用简便的触摸屏界面创建任意波形
简化多台同步
大多数应用需要一条或两条输出通道，但某些应用则要求更多的通道。例如，为了仿真三相电信号，工程师通常需要同步三台 2 通道发生器，每个相位上的电压和电流各一台。以前这会耗费很长时间，因为要求在不同 AFG 仪器之间连接许多电缆，还需要在所有仪器上一层层改变菜单。

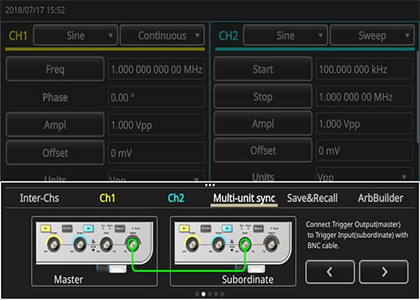

AFG31000 简化了这个过程，它在屏幕上有一个向导工具，可以引导用户完成电缆连接和设置配置，实现多台发生器同步。
屏幕上的向导工具引导用户完成多台同步设置
可以升级，保护您的投资
AFG31000 在带宽、内存扩容和序列模式支持方面提供了升级选项。这些选项既可以在出厂时安装，也可以在购买后随时安装。这种升级能力有助于降低产品拥有成本。在您的测试要求变化时，您可以购买和安装升级软件许可，增加性能更高的功能。升级消除了用户担心的在仪器使用过程中的投资回报问题。
技术规格
除另行说明外，所有技术规格均保证一致，除另行指明外，所有技术规格均适用于所有型号。
型号概况
| 型号 | 正弦频率范围 | 通道数 |
| AFG31021 | 25MHz | 1 |
| AFG31051 | 50MHz | |
| AFG31101 | 100MHz | |
| AFG31151 | 150MHz | |
| AFG31251 | 250MHz | |
| AFG31022 | 25MHz | 2 |
| AFG31052 | 50MHz | |
| AFG31102 | 100MHz | |
| AFG31152 | 150MHz | |
| AFG31252 | 250MHz |
输出特点
幅度
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 | |
| 范围 (至 50Ω) | ≤ 60 MHz: 1mVP-P ~ 10VP-P > 60 MHz ~ ≤ 80MHz: 1mVP-P ~ 8VP-P > 80MHz ~ ≤ 100MHz: 1mVP-P ~ 6VP-P | ≤ 200MHz: 1mVP-P ~ 5VP-P > 200MHz ~ ≤ 250MHz: 1mVP-P ~ 4VP-P | |||
| 范围 (至短路或高阻抗) | ≤ 60MHz: 2mVP-P ~ 20VP-P > 60MHz ~ ≤ 80 MHz: 2mVP-P ~ 16VP-P > 80MHz ~ ≤ 100MHz: 2 mVP-P ~ 12VP-P | ≤ 200MHz: 2mVP-P ~ 10VP-P > 200MHz ~ ≤ 250MHz: 2mVP-P ~ 8VP-P | |||
| 精度 | ± (1% 的设定值 +1mVP-P) (1kHz 正弦, 0V 偏置, 幅度> 1mVP-P) | ||||
| Resolution | 0.1 mVP-P, 0.1mVRMS, 1mV, 0.1dBm 或 4 位 | ||||
| 单位 | Vpp, Vrms (不包括任意波形和噪声), dBm (仅正弦波), V (高电平和低电平) | ||||
偏置
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 | |
| 范围 (至 50Ω) | ±(5VPK – 幅度P-P ÷ 2) | ±(2.5VPK -幅度P-P ÷ 2) | |||
| 范围 (至短路或高阻抗) | ±(10VPK - 幅度P-P ÷ 2) | ±(5VPK – 幅度P-P ÷ 2) | |||
| 精度 | ± (1% of |设定值| +1mV + 0.5% 的幅度 (VP-P)) | ||||
| Resolution | 1 mV 或 4 位 | ||||
| 输出阻抗 | 50 Ω |
| 负载阻抗设置 | 可以选择: 50 Ω, 1 Ω ~ 10.0 kΩ, 高阻抗 (根据选择的负载阻抗调节显示的幅度) |
| 隔离 | 42 Vpk 最大值到接地 |
| 短路保护 | 信号输出可以应对永久短路和浮动接地 |
| 过流保护 | 在倒灌电流大于 250 mA 时，继电器会把 AFG 从被测器件上断开，保护输出通道。 在移除倒灌电流电路后，用户可以恢复连接 |
整体特点 – 基本模式
基本 (AFG)
| 运行模式 | 连续、调制、扫描和突发 |
| 标准波形 | 正弦, 方波, 脉冲, 锯齿波, 更多 (噪声, DC, Sin(x)/x, 高斯, 洛伦兹, 指数上升, 指数下降, 半正弦) |
| 任意波形 | 采样时钟: 250 MSa/s, 1 GSa/s 或 2 GSa/s (视型号和波形长度而定) 垂直分辨率: 14 位 波形长度: 2 ~ 131,072 点 |
正弦
频率范围
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 | |
| 连续模式 | 1 μHz ~ 25MHz | 1 μHz ~ 50MHz | 1 μHz ~ 100MHz | 1 μHz ~ 150MHz | 1 μHz ~ 250MHz |
| 突发模式 | 1 μHz ~ 12.5MHz | 1 μHz ~ 25MHz | 1 μHz ~ 50MHz | 1 μHz ~ 75MHz | 1 μHz ~ 125MHz |
有效最大频率输出
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 |
| 25MHz | 50MHz | 100MHz | 150MHz | 250MHz |
幅度平坦度 (1Vp-p, 相对于1kHz)
| 频率范围 | AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102 | AFG31151, AFG31152, AFG31251, AFG31252 |
| < 5 MHz | ±0.2 dB | ±0.2 dB |
| ≥ 5 MHz ~ 25MHz | ----- | ±0.3 dB |
| ≥ 5 MHz ~ 100 MHz | ±0.3 dB | ----- |
| > 25 MHz ~ 100MHz | ----- | ±0.5 dB |
| > 100 MHz ~ 200MHz | ----- | ±1.0 dB |
| > 200 MHz ~ 250MHz | ----- | ±2.0 dB |
幅度平坦度 (1 Vp-p, 相对于 1kHz), 典型值
| AFG31021, AFG31022, AFG31051, AFG31052, AFG31101,AFG31102, AFG31151, AFG31152 | AFG31251 / AFG31252 |
| ±0.1dB | ≤ 150MHz: ±0.1dB > 150 MHz ~ 250MHz: ±0.3dB |
谐波失真 (1 Vp-p), 典型值
| 频率范围 | AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102 |
| 10 Hz ~ < 20kHz | < -77dBc |
| ≥20 kHz ~ < 1MHz | < -72dBc |
| ≥1 MHz ~ < 5MHz | < -65dBc |
| ≥5 MHz ~ ≤100MHz | < -56dBc |
| 频率范围 | AFG31151, AFG31152, AFG31251, AFG31252 |
| 10 Hz ~ < 1MHz | < -72dBc |
| ≥ 1MHz ~ < 5MHz | < -74dBc |
| ≥5MHz ~ < 25MHz | < -69dBc |
| ≥25 MHz ~ ≤ 250MHz | < -37dBc |
| THD，典型值 | ≤0.04%，10Hz ~ 20kHz，1 Vp-p |
杂散噪声 (1 Vp-p)，典型值值
| 频率范围 | AFG31021、AFG31022、AFG31051、AFG31052、AFG31101、AFG31102 |
| ≥ 10 Hz ~ < 1MHz | < -78dBc |
| ≥ 1 MHz ~ < 25MHz | < -73dBc |
| ≥25 MHz ~ ≤ 100MHz | < -78dBc |
| 频率范围 | AFG31151, AFG31152, AFG31251, AFG31252 |
| 10 Hz ~ < 1MHz | < -80dBc |
| ≥ 1MHz ~ < 25MHz | < -75dBc |
| ≥ 25 MHz ~ ≤ 250MHz | < -75dBc + 6 dBc/octave |
| 相位噪声，典型值 | <-125 dBc/Hz @ 20MHz，10kHz 偏置，1 Vp-p |
| 残余时钟噪声，所有型号 | -63dBm |
方波
频率范围
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 |
| 1 μHz ~ 20MHz | 1 μHz ~ 40MHz | 1 μHz ~ 80MHz | 1 μHz ~ 120MHz | 1 μHz ~ 160MHz |
上升/下降时间，典型值
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 | |
| 幅度 ≤5Vpp | ≤ 7.0 ns | ≤ 5.0 ns | ≤ 3.5 ns | ≤ 3.0 ns | ≤ 2.0 ns |
| 幅度 >5Vpp | ≤ 8.0 ns | ≤6.0 ns | ≤ 4.2 ns | ----- | ----- |
| 过冲，典型值 | < 3% |
| 抖动 (RMS)，典型值 | 2.5 ps |
锯齿波
频率范围
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 |
| 1 μHz ~ 500kHz | 1 μHz ~ 800kHz | 1 μHz ~ 1MHz | 1 μHz ~ 1.5MHz | 1 μHz ~ 2.5MHz |
线性度, 典型值 (1 kHz, 1 VP-P, 100% 对称度)
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 |
| ≤0.1% 的峰值输出 | ≤0.1% 的峰值输出 | ≤0.15% 的峰值输出 | ≤0.2% 的峰值输出 | ≤0.2% 的峰值输出 |
| 对称度 | 0% ~ 100% |
脉冲
频率范围
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 |
| 1 μHz ~ 20MHz | 1 μHz ~ 40MHz | 1 μHz ~ 80MHz | 1 μHz ~ 120MHz | 1 μHz ~ 160MHz |
脉宽
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 |
| 16 ns ~ 999.99s | 10 ns ~ 999.99s | 6 ns ~ 999.99s | 4 ns ~ 999.99s | 3 ns ~ 999.99s |
| 脉冲宽度分辨率 | 10 ps 或 5 位 |
| 占空比 | 0.001% ~ 99.999% (受到脉宽限制) |
边沿跳变时间
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 |
| 8 ns ~ 0.625 * 脉冲周期 | 6 ns ~ 0.625 *脉冲周期 | 4 ns ~ 0.625 *脉冲周期 | 3 ns ~ 0.625 *脉冲周期 | 2 ns ~ 0.625 *脉冲周期 |
| 边沿跳变时间分辨率 | 10 ps 或 4 位 |
前沿延迟范围
| 模式 | 特征 |
| 连续模式 | 0ps ~ 周期 |
| 突发 | 0ps ~ 周期 – [ 脉宽 + 0.8 * (前沿时间 + 后沿时间)] |
| 前沿延迟分辨率 | 10ps 或 8 位 |
| 过冲，典型值 | < 2% |
| 抖动 (RMS)，典型值 | 2.5ps |
直流
范围 (至 50 Ω)
| AFG31021, AFG31022, AFG31051,AFG31101, AFG31102 | AFG31151, AFG31152, AFG31251,AFG31252 |
| -5 V ~ 5 V | -2.5 V ~ 2.5 V |
| 分辨率 (至 50 Ω) | 1 mV 或 4 位 |
| 精度 | ± (1% 的 |设定值 | +1mV) |
噪声
带宽 (-3 dB)
| AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102 | AFG31151, AFG31152, AFG31251, AFG31252 |
| 150MHz | 360MHz |
| 噪声类型 | 白高斯 |
内部噪声
| 特征 | |
| 加法 | 在激活时，输出信号幅度下降到50% |
| 级别 | 0.0% ~ 50% 的幅度 (VP-P) 设定值 |
| Resolution | 1% |
其他波形
频率范围
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 |
| 1 μHz ~ 500kHz | 1 μHz ~ 800kHz | 1 μHz ~ 1MHz | 1 μHz ~ 1.5MHz | 1 μHz ~ 2.5MHz |
任意波形
频率范围
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 | |
| 正常 | 1 mHz ~ 12.5MHz | 1 mHz ~ 25MHz | 1 mHz ~ 50MHz | 1 mHz ~ 75MHz | 1 mHz ~ 125MHz |
| 突发模式 | 1 mHz ~ 6.25MHz | 1 mHz ~ 12.5MHz | 1 mHz ~ 25MHz | 1 mHz ~ 37.5MHz | 1 mHz ~ 62.5MHz |
有效模拟带宽(-3 dB)
| AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102 | AFG31151, AFG31152, AFG31251, AFG31252 |
| 150MHz | 360MHz |
| 波形长度 | 2 ~ 131,072 |
采样率
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 | |
| 波形长度≤16,384 | 250MSa/s | 1GSa/s | 1GSa/s | 2GSa/s | 2GSa/s |
| 波形长度>16,384 | 250MSa/s | 250MSa/s | 250MSa/s | 250MSa/s | 250MSa/s |
| 垂直分辨率 | 14位 |
上升/下降时间，典型值
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 | |
| 幅度 ≤5Vpp | ≤ 3.5 ns | ≤ 3.5 ns | ≤ 3.5 ns | ≤ 2 ns | ≤ 2 ns |
| 幅度 >5Vpp | ≤ 4.2 ns | ≤ 4.2 ns | ≤ 4.2 ns | ----- | ----- |
| 抖动 (RMS)，典型值 | 2.5ps |
调制
AM, FM, PM
| 技术指标 | 特征 |
| 载波 | 除脉冲, 噪声, DC 外 |
| 信号源 | 内部或外部 |
| 内部调幅波形 | 正弦, 方波, 锯齿波, 噪声, 任意波(最大波形长度: AM 131,072 点; FM/PM/PWM 2,048 点) |
| 内部调制频率 | 1 mHz ~ 1 MHz |
| AM 调幅深度 | 0.0 % ~ 120 % |
| AM 调制分辨率 | 0.1% |
| 最小 FM 峰值偏差 | DC |
最大 FM 峰值偏差
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 | |
| 正弦 | 12.5 MHz | 25 MHz | 50 MHz | 75MHz | 125MHz |
| Square | 10 MHz | 20 MHz | 40 MHz | 60 MHz | 80 MHz |
| 任意 | 6.25 MHz | 12.5 MHz | 25 MHz | 37.5 MHz | 62.5 MHz |
| 其他 | 250 kHz | 400 kHz | 500 kHz | 750 kHz | 1.25 MHz |
| PM 相位偏差范围 | 0° ~ 180° |
| PM 相位分辨率 | 0.1° |
FSK
| 技术指标 | 特征 |
| 载波 | 除脉冲, 噪声, DC 外 |
| 信号源 | 内部或外部 |
| 键数 | 2 |
| 内部键控速率 | 1 mHz ~ 1 MHz |
脉宽调制
| 技术指标 | 特征 |
| 载波 | 脉冲 |
| 信号源 | 内部或外部 |
| 内部调幅波形 | 正弦, 方波, 锯齿波, 噪声, 任意波 (最大波形长度: 2,048 点) |
| 内部调制频率 | 1 mHz ~ 1 MHz |
| 偏差范围 | 0% ~ 50.0% 的脉冲周期 |
扫频
| 类型 | 线性, 对数 |
| 波形 | 除脉冲, 噪声, DC 外所有波形 |
| 扫描时间 | 1 ms ~ 500 s |
| 保持/返回时间 | 0 s ~ 500 s |
| 最大总扫描时间 | 500 s 精度, 典型值: ≤ 0.4% |
| 最小开始/结束频率 | 除 任意波外所有波形: 1 μHz ARB: 1 mHz |
最大开始/结束频率
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 | |
| 正弦 | 25 MHz | 50 MHz | 75MHz | 125MHz | 250MHz |
| 方波 | 20 MHz | 40 MHz | 80 MHz | 120 MHz | 160MHz |
| 任意 | 12.5 MHz | 25 MHz | 50 MHz | 75 MHz | 125 MHz |
| 其他 | 500kHz | 800kHz | 1MHz | 1MHz | 2.5MHz |
突发
| 波形 | 除噪声和 DC 外所有波形 |
| 类型 | 已触发, 选通 |
| 突发数量 | 1 至 1000000 周期或无限 |
| 内部触发速率 | 1 μs ~ 500.0 s |
| 方波和触发器源 | 内部, 外部, 远程接口 |
InstaView™
| 波形 | 除噪声外所有波形 |
| 电缆 (通道输出到负载) | 50 Ω BNC 到 BNC |
| 运行模式 | 基本连续模式 |
最大测量范围 (DC + 峰值 AC 电压)
| AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102 | AFG31151, AFG31152, AFG31251, AFG31252 |
| -10 V ~ 10 V | -5 V ~ 5 V |
DC 电平测量
| 技术指标 | 特征 |
| 精度 (至 50Ω), 典型值 | ± (2 % of |设定值| + 20 mVpp) |
| Resolution | 1 mV 或 4 位 |
幅度测量
| 技术指标 | 特征 |
| 精度 (正弦, 1kHz, 1VP-P, 至 50 Ω, 典型值) | ± (2 % 的设定值 + 20 mV) |
| Resolution | 1 mV 或 4 位 |
| 带宽 (-3 dB) | 500 MHz |
平坦度, 正弦, 1 Vp-p, 至 50 欧姆, 相对于 1 kHz, 典型值
| AFG31021/ AFG31022 | AFG31051/ AFG31052 | AFG31101/ AFG31102 | AFG31151/ AFG31152 | AFG31251/ AFG31252 |
| 0 ~ 100 MHz: ±1 dB | 0 ~ 200 MHz: ±1dB 200 MHz ~ 250MHz: ±2dB | |||
电缆传播延迟测量, 典型值
| 技术指标 | 特征 |
| 范围 | 0 ~ 20 ns (长约 4 米/13 英尺) |
| 精度, 典型值 | ± 500 ps |
通用特点 – 高级模式
| 波形存储器大小 | 每条通道 16 Mpts (128 Mpts 选配) |
| 运行模式 | 标配: 连续; 选配: 序列, 已触发, 选通 |
| 波形项目数 | 连续, 已触发, 选通: 1 ; 序列: 1 ~ 256 |
| 最小波形长度 | 168 点 |
| 波形粒度 | 1 点 |
| 垂直分辨率 | 14 位 |
| 跳转/触发事件 | 外部触发 (上升沿或下降沿), 手动触发, 定时器, SCPI 命令 |
| 重复数量 | 1 ~ 1,000,000 或无穷大 |
| 时间范围 | 2 µS ~ 3600 S |
| 定时器分辨率 | 4 ns 或 8 位 |
垂直采样率
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 | |
| 范围 | 1 µSa/s ~ 250MSa/s | 1 µSa/s ~ 500MSa/s | 1 µSa/s ~ 1GSa/s | 1 µSa/s ~ 2GSa/s | 1 µSa/s ~ 2GSa/s |
| 精度 | 10-6Sa/s | ||||
| Resolution | 1µSa/s 或 12 位 | ||||
上升/下降时间，典型值
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 |
| 幅度 ≥ 5 VP-P: ≤4.2ns 幅度< 5 VP-P: ≤3.5ns | ≤ 3.0 ns | ≤ 2.0 ns | ||
| 过冲，典型值 | < 2% |
电平平坦度, 典型值 (正弦,1Vp-p, 相对于 1kHz)
| 频率范围 | 所有型号 |
| < 5MHz | ±0.3dB |
| ≥ 5MHz ~ 25MHz | ±0.5dB |
| ≥ 25 MHz ~ 50MHz | ±0.6dB |
| ≥ 50 MHz ~ 100MHz | ±1.0dB |
| ≥ 100 MHz ~ 150MH | ±1.5dB |
| ≥ 150 MHz ~ 250MHz | ±2.3dB |
谐波失真, 典型值 (正弦, 64 点/周期, 1Vp-p)
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 |
| < -76dBc @ 250MSa/S 或 3.90625MHz | < -67dBc @ 500MSa/S 或 7.8125MHz | < -61dBc @ 1GSa/S 或 15.625MHz | < -63dBc @ 2GSa/S 或 31.25MHz | < -63dBc @ 2GSa/S 或 31.25MHz |
杂散信号，典型值（正弦为 64 点/周期，1Vp-p)
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 |
| < -81dBc @ 250MSa/S 或 3.90625MHz | < -74dBc @ 500MSa/S 或 7.8125MHz | < -75dBc @ 1GSa/S 或 15.625MHz | < -64dBc @ 2GSa/S 或 31.25MHz | < -64dBc @ 2GSa/S 或 31.25MHz |
无杂散动态范围，典型值（正弦、64 点/周期、1Vp-p)
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 |
| < -76dBc @ 250MSa/S 或 3.90625MHz | < -67dBc @ 500MSa/S 或 7.8125MHz | < -61dBc @ 1GSa/S 或 15.625MH | < -63dBc @ 2GSa/S 或 31.25MHz | < -63dBc @ 2GSa/S 或 31.25MHz |
相位噪声, 典型值 (正弦, 64 点/周期, 1Vp-p, @ 10kHz 偏置)
| AFG31021/AFG31022 | AFG31051/AFG31052 | AFG31101/AFG31102 | AFG31151/AFG31152 | AFG31251/AFG31252 |
| < -132dBc @ 250MSa/S 或 3.90625MHz | < -130dBc @ 500MSa/S 或 7.8125MHz | < -125dBc @ 1GSa/S 或 15.625MHz | < -113dBc @ 2GSa/S 或 31.25MHz | < -113dBc @ 2GSa/S 或 31.25MHz |
时延控制
| 范围 | -320ns ~ 320ns (双通道型号上通道 1 到通道 2, 最大采样率时) |
| Resolution | 100ps 或 4 位 |
| 精度, 典型值 | ±(1% 的 |设定值| + 500ps) |
| 初始时延, 典型值 | < 500 ps |
系统特点
输出频率分辨率
| 频率精度 | ±10-6的设定值 (除 ARB 外), 0°C ~ 50°C (32 °F ~ 122°F) ±10-6的设定值 ± 1μHz (ARB), 0°C ~ 50°C (32 °F ~ 122°F) |
| 老化 | 每年±1.0 x 10-6 |
相位
| 范围 | -180° ~ +180° |
| Resolution | 0.01° (正弦) 0.1° (其他波形) |
| 远程编程接口 | GPIB, 以太网 10base-T / 100base-TX / 1000base-T, USB 2.0 |
最大配置时间, 典型值
| USB | LAN | GPIB | |
| 函数变化 | 61 ms | 61 ms | 63 ms |
| 频率变化 (脉冲除外) | 3 ms | 4 ms | 6 ms |
| 频率变化 (脉冲) | 2.5 ms | 3 ms | 8 ms |
| 幅度变化 | 65 ms | 66 ms | 77 ms |
| 选择用户 ARB (USB 内存 4k 点) | 43 ms | 40 ms | 53 ms |
| 选择用户 ARB (USB 内存 128k 点) | 86 ms | 92 ms | 92 ms |
| 4k 点数据下载时间 | 36 ms | 21 ms | 21 ms |
电源
| 信号源 | 100-240V, 47-63Hz; 115V, 360-440Hz |
| 功耗 | 120W |
| 预热时间, 典型值 | 最短 20 分钟 |
| 开机自检时间 | < 24 s |
| 声音噪声 | < 50dBA |
| 显示器 | 9 英寸容性触摸屏, 800 * 480 分辨率 |
| 用户界面和帮助语言 | 英语, 法语, 德语, 日语, 韩语, 简体中文和繁体中文, 俄语 (用户可以选择) |
辅助输入特点
外部调制输入, 通道 1 和通道 2
输入范围
| 特征 | |
| AM, FM, PM, PWM | ±1V 全部范围 |
| FSK | 3.3V 逻辑电平 |
| 输入阻抗 | 5.2kΩ |
| 频率范围 | 125kHz (1MSa/s) |
外部触发输入
| 级别 | 兼容 TTL |
| 阻抗 | 10kΩ |
| 最小脉冲宽度 | 100ns |
| 斜率 | 正或负可选 |
| 触发延迟范围 | 0 ns ~ 85s |
| 触发延迟分辨率 | 100 ps 或 5 位 |
| 触发时延, 典型值 | 390ns (触发输入到信号输出) |
| 抖动 (RMS)，典型值 | 100ps (信号输出, 突发模式下为外部触发输入) |
10 MHz 基准时钟输入
| 阻抗 | 1 kΩ |
| 输入耦合 | AC |
| 要求的输入电压摆幅 | 100mVp-p ~ 5Vp-p |
| 锁定范围 | 10MHz ±35kHz |
通道 1 外部附加输入
| 阻抗 | 50 Ω |
| 输入范围 | -1V ~ +1V (DC + 峰值 AC) |
| 带宽 | DC ~ 10MHz (-3dB) @ 1 Vp-p |
辅助输出特点
通道 1 触发输出
| 级别 | 正 TTL 电平脉冲， 1kΩ 阻抗 |
| 阻抗 | 50Ω |
| 抖动, RMS, 典型值 | 10 ps, 所有型号 |
输出频率
| 特征 | |
| 波形频率< 4.9MHz | 同波形频率 |
| 波形频率≥4.9MHz < 50MHz | 波形频率的几分之一 |
| 波形频率≥50MHz | 没有输出 |
10 MHz 基准时钟输出
| 阻抗 | 50Ω, AC 耦合 |
| 幅度 | 1.2Vp-p 至 50Ω 负载 |
物理特点
外观尺寸
| 高 | 191.8 mm (7.55 英寸) |
| 宽 | 412.8 mm (16.25 英寸) |
| 深 | 143.3 mm (5.64 英寸) |
重量
| 净重 | 4.7 kg (10.4 磅) |
| 毛重 | 7.0 kg (15.4 磅) |
EMC, 环境和安全
温度
| 工作时 | 0 °C ~ +50 °C (32 °F ~ 122 °F) |
| 未工作时 | -30 °C ~ +70 °C (-22 °F ~ 158 °F) |
湿度
| 工作时 | ≤ 80%, 0 °C ~ 40 °C (32 °F ~ 104 °F) ≤ 60%, > 40°C ~ 50°C (104 °F ~ 122 °F), 无冷凝 |
| 未工作时 | 5% ~ 90%, < 40 °C (< 104 °F), 无冷凝 5% ~ 80%, ≥ 40 °C ~ 60 °C (≥ 104 °F ~ 140 °F), 无冷凝 5% ~ 40%, > 60 °C ~ 70 °C (> 140 °F ~ 158 °F), 无冷凝 |
海拔高度
| 工作时 | 最高 3,000 m (9,842 英尺) |
| 未工作时 | 最高 12,000 m (39,370 英尺) |
| EMC 一致性 | EN61326-1:2013, EN 61326-2-1:2013 |
| 欧盟 | 欧盟委员会指令 2004/108/EC |
| 安全 | UL 61010-1:2004 CAN/CSA C22.2 No. 61010-1:2004 IEC 61010-1:2001 |
| 温度过高保护 | 关闭输出，防止仪器发生过热 |
订货信息
型号
| AFG31021 | 1 μHz ~ 25MHz 正弦波, 1 通道任意波函数发生器 |
| AFG31022 | 1 μHz ~ 25MHz 正弦波, 2 通道任意波函数发生器 |
| AFG31051 | 1 μHz ~ 50MHz 正弦波, 1 通道任意波函数发生器 |
| AFG31052 | 1 μHz ~ 50MHz 正弦波, 2 通道任意波函数发生器 |
| AFG31101 | 1 μHz ~ 100MHz 正弦波, 1 通道任意波函数发生器 |
| AFG31102 | 1 μHz ~ 100MHz 正弦波, 2 通道任意波函数发生器 |
| AFG31151 | 1 μHz ~ 150MHz 正弦波, 1 通道任意波函数发生器 |
| AFG31152 | 1 μHz ~ 150MHz 正弦波, 2 通道任意波函数发生器 |
| AFG31251 | 1 μHz ~ 250MHz 正弦波, 1 通道任意波函数发生器 |
| AFG31252 | 1 μHz ~ 250MHz 正弦波, 2 通道任意波函数发生器 |
选项
出厂选项
| MEM | 把任意波形内存扩展到高级模式下的 128Mpts/ch |
| SEQ | 启用高级模式下的序列、已触发和选通模式 |
购买后升级功能
AFG31000 产品提供了多种方式，可以在初次购买后简便地增加功能。
| 说明 (节点锁定许可) | 适用于单通道仪器 | 适用于双通道仪器 |
| 启用高级模式下的序列、已触发和选通模式 | AUP-AFG3SEQ-1 | AUP-AFG3SEQ-2 |
| 把任意波形内存扩展到高级模式下的 128Mpts/ch | AUP-AFG3MEM-1 | AUP-AFG3MEM-2 |
| 把带宽从 25MHz 扩展到 50MHz | AUP-AFG3BW25T50-1 | AUP-AFG3BW25T50-2 |
| 把带宽从 25MHz 扩展到 100MHz | AUP-AFG3BW25T100-1 | AUP-AFG3BW25T100-2 |
| 把带宽从 50MHz 扩展到 100MHz | AUP-AFG3BW50T100-1 | AUP-AFG3BW50T100-2 |
| 把带宽从 150MHz 扩展到 250MHz | AUP-AFG3BW150T250-1 | AUP-AFG3BW150T250-2 |
电源插头选项
| 选项 A0 | 北美电源插头（115 V，60 Hz） |
| 选项 A1 | 欧洲通用电源插头（220 V，50 Hz） |
| 选项 A2 | 英国电源插头（240 V，50 Hz） |
| 选项 A3 | 澳大利亚电源插头（240 V，50 Hz） |
| 选项 A5 | 瑞士电源插头（220 V，50 Hz） |
| 选项 A6 | 日本电源插头（100 V、50/60 Hz） |
| 选项 A10 | 中国电源插头 (50 Hz) |
| 选项 A11 | 印度电源插头 (50 Hz) |
| 选项 A12 | 巴西电源插头 (60 Hz) |
| 选项 A99 | 无电源线 |
语言选项
| 选项 L0 | 英语前面板贴纸 (默认) |
| 选项 L1 | 法语前面板贴纸 |
| 选项 L2 | 意大利语前面板贴纸 |
| 选项 L3 | 德语前面板贴纸 |
| 选项 L4 | 西班牙语前面板贴纸 |
| 选项 L5 | 日语前面板贴纸 |
| 选项 L6 | 葡萄牙语前面板贴纸 |
| 选项 L7 | 简体中文前面板贴纸 |
| 选项 L8 | 繁体中文前面板贴纸 |
| 选项 L9 | 韩语前面板贴纸 |
| 选项 L10 | 俄语前面板贴纸 |
| 选项 L99 | 没有前面板贴纸 |
服务选项
| 选项 C3 | 3 年校准服务 |
| 选项 C5 | 5 年校准服务 |
| 选项 D1 | 校准数据报告 |
| 选项 D3 | 3 年校准数据报告（要求选项 C3） |
| 选项 D5 | 5 年校准数据报告（要求选项 C5） |
| 选项 R5 | 5 年维修服务（包括保修） |
| 选项 T3 | 三年整体保护方案，包括维修或更换，含磨损、意外损坏、ESD 或 EOS 及预防性维护。包括 5 天周转周期及优先获得客户支持 |
| 选项 T5 | 五年整体保护方案，包括维修或更换，含磨损、意外损坏、ESD 或 EOS 及预防性维护。包括 5 天周转周期及优先获得客户支持 |
仪器保修和服务方案中不包括附件。
附件
标配附件
| ----- | AFG31000 系列任意波函数发生器一致性、安装和安全说明 |
| 012-1732-xx | BNC 屏蔽电缆, 3 英尺 |
| 174-4401-xx | USB 电缆, A 到 B, 3 英尺 |
| ----- | 电源线 |
| ----- | NIST 可溯源校准证明 |
| ----- | 三年保修，含部件和人工 |
推荐附件
| 012-1732-xx | BNC 屏蔽电缆, 3 英尺 |
| BNC 屏蔽电缆, 3 英尺 | GPIB 电缆, 双屏蔽 |
| 011-0049-02 | 50 Ω BNC 端接器 |
| 50 Ω BNC 端接器 | 软面运送箱 |
| HCTEK54 | 硬面运送箱 (要求 ACD4000B) |
保修
| 产品保修 | 三年保修，含部件和人工 |
 |
|
 |
泰克经过 SRI 质量体系认证机构进行的 ISO 9001 和 ISO 14001 质量认证。 |
 |
产品符合 IEEE 标配 488.1-1987、RS-232-C 及泰克标配规定和规格。 |
 |
接受评估的产品领域： 电子测试和测量仪器的规划、设计/开发和制造。 |
