仪器包括超声变送器组件（进行了平均，从而减少水流扰动）和信号处理电路。仪器放置在水区底部或附近，测量水面到仪器的水位深度，一根12V 直流电缆将仪器与电源连接起来。使用超声多普勒原理测量流速，这需要水中的悬浮颗粒或小气泡反射超声测量仪信号。仪器不能在纯净水中工作。通过水静压传感器测量水位，电源信号电缆具有通气作用，将水面上的大气压作为水静压传感器测量参考压力。
产品描述

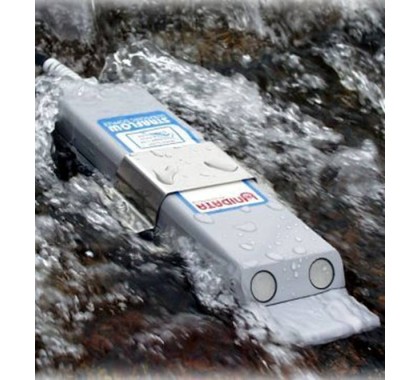

6526-21流速水位温度记录仪采用超声多普勒原理，在江河、溪流、明渠及大型管道中测量水的流速、水位深度和温度。仪器适于在排放污水和废水、洁净溪流、饮用水甚至海水中测量相关参数。仪器测量正向和逆向的流动状态，并且可以编程计算管道和明渠中的流量以及总流量。
仪器包括超声变送器组件（进行了平均，从而减少水流扰动）和信号处理电路。仪器放置在水区底部或附近，测量水面到仪器的水位深度，一根12V 直流电缆将仪器与电源连接起来。使用超声多普勒原理测量流速，这需要水中的悬浮颗粒或小气泡反射超声测量仪信号。仪器不能在纯净水中工作。通过水静压传感器测量水位，电源信号电缆具有通气作用，将水面上的大气压作为水静压传感器测量参考压力。
仪器特点
1、可测量非满管（圆管、蛋形管或其它异形管）流量
2、可测量渠道（圆形渠、矩形渠或其它异形渠）流量
3、可测量天然的河、溪流量
4、可测量污水排放渠道或管道（下水道）流量
5、可测量正向和反向流速和流量
6、可提供瞬时流量值和累计流量值
7、仪表内置130K数据存储
8、二种通讯接口任选：RS232或SDI-12
9、传感器可在恶劣的现场和污水水质下长期工作
10、可选配短信或GPRS无线模块实现远程遥测
技术指标：
|
流速测量范围
|
21~4500毫米/秒，双向
|
|
流速测量精度
|
测量值的2%
|
|
流速测量分辨率
|
1毫米/秒
|
|
水位测量范围
|
0~2米
|
|
水位测量精度
|
校准低量程的±0.25%
|
|
水位测量分辨率
|
1毫米（0~1米），2毫米（1~2米）
|
|
温度测量范围
|
-17~+60℃
|
|
温度测量分辨率
|
0.1℃
|
|
计算流量
|
流速，总流量
|
|
通道类型
|
管道，明渠，自然河流
|
|
存储容量
|
512KB，CMOS RAM
|
|
记录间隔
|
可设定5秒~1周
|
|
通讯端口
|
RS232，300~38400bps
|
|
SDI-12
|
1200 bps，仪器通道
|
|
控制
|
CMOS输出触发（水样）
|
|
兼容性
|
STARLOG兼容
|
|
电缆
|
15米，9芯通气，SQL兼容
|
|
供电
|
外置12V DC电池
|
|
耗电
|
11.5V DC~15V DC，65uA待机，200mA激活，90mA通讯
|
|
工作温度
|
0~+60℃水温
|
|
材质
|
PVC主体
|
|
尺寸
|
290×70×25毫米
|
|
重量
|
850克（带15米电缆为2公斤）
|
