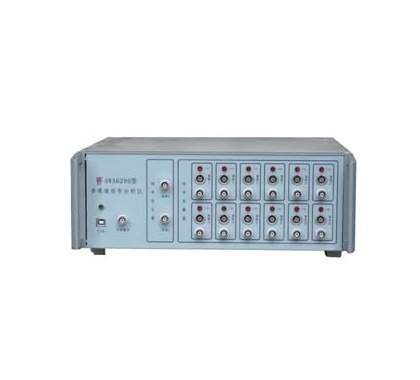

AWA6290 多通道信号分析仪

应用

噪声测量

机器振动测量

人体振动测量

输入通道数

4路~24路

符合测量标准

GB 3096等

——

GB/T 14790.1（ISO5349-1）

GB/T 14790.1（ISO2631-1）

符合仪器标准

GB/T 3785.1-2010

——

GB/T 23716-2009

传感器

AWA14423型1/2"预极化测试传声器

AWA84152型三轴向加速度计

AWA84410型三轴向座垫式加速度计

频率范围

10 Hz～20 kHz

1 Hz～5 kHz

手传振动：5 Hz～1.6 kHz

全身振动：1 Hz～80 Hz

频率计权

A、C和Z

——

并行W_b、W_c、W_d、W_e、Wh、W_j、W_k、W_m、W_h、BL（带限）数字滤波实现并行

时间计权

F、S、I和Peak

——

——

测量功能

同时测量各通道A、C和Z计权声级；

积分测量，显示等效声级、统计声级

同时测量各路振动加速度、速度和位移（有效值、峰值、峰峰值）；

同时测量三轴向全身和手传振动的有效值、峰值、峰峰值、VDV值；以及振动总值；

积分测量，显示等效值、A（8）或A（4）

测量范围

声级测量上限：137 dB

自生噪声：20 dB(A)

加速度：0.1~2000 m/s²

速度：0.1~2000 mm/s

位移：1 μm~20000μm

计权加速度：0.1~2000 m/s²

采集频率

48 kHz每通道

A/D位数

16位

极化电压

0V、28 V、200 V

——

ICP供电

 工作电流0、4 mA可选，电压28 V

输出

4路，BNC插座，内阻1 kΩ，最大输出2 Vp-p

信号发生器输出

正弦波、白噪声、粉红噪声、扫频正弦波等（软件另配）。

电源

外接5V电源供电或USB接口电源

外形尺寸（mm）

260×180×85

计算机和分析软件

同AWA6290M
