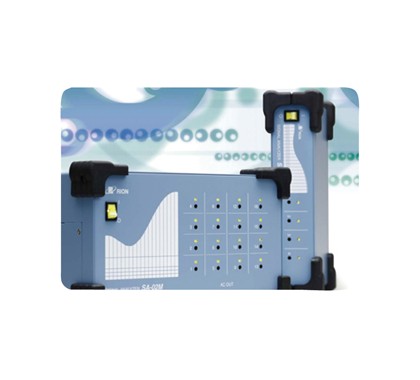

应遵守的标准
|
1/1、1/3倍频带滤波器：IEC 61260 Class 1（JIS C 1514 Class 1），WEEE Directive，RoHS Directive，Chinese RoHS Directive
|
| 输入部分 |
通道数
连接件
|
SA-02A4
SA-02M
8通道
12通道
16通道
最多为32通道（采用二个SA-02M）
种类
最大输入电压
输入阻抗
CCLD
输入耦合
TEDS
|
4通道
4通道（标准）
（备有一个SA-2E4装置）
（备有二个SA-2E4装置）
（备有三个SA-2E4装置）
BNC（同轴电缆接插件）×通道数
±20V
100kΩ
4mA,24V(分别为每个通道作接通/断开设置) AC/DC(分别为每个通道作设置)
0.05Hz(-30 dB,60 dB/oct, 用于AC耦合)
与 TEDS传感器相适应
|
| 量程（每个通道） -40 dB～+20 dB,步长为10 dB,取1Vrms为0 dB。 |
| 放大器部分 |
频率范围 |
DC到40 kHz |
|
模拟(信息)滤波器（每个通道）
残留噪音
串音
超载电平
|
频率加权滤波器（每个通道）
高通滤波器(HPF)：OFF/20 Hz(-1.0 dB,18 dB/oct)
低通滤波器(LPF)：OFF/1 kHz(-1.0 dB,18 dB/oct)/
20 kHz(-1.0 dB,18 dB/oct)
频率加权特性 OFF/A/C(只是当HPF和LPF都断开时才能获得A和C)(A和C特性应和JIS C 1509-1,Class 1相一致)
-85 dB或者以下(全通电平,0 dB量程)
-105 dB或者以下(全通电平,-40dB量程)
-105 dB或者以下(1/3倍频程,0 dB量程, 1 kHz频带)
量程全标度中的+2dB
|
| A/D转换器部分 |
A/D转换器
采样频率
|
所有通道同时取样
24 比特Σ-Δ式转换器
102.4 kHz
|
| FFT分析器部分 |
分析频率
分析点数
重叠比
时间窗口功能
|
100 Hz/200 Hz/500 Hz/1 kHz /2 kHz /5 kHz /10 kHz /20 kHz /40 kHz
64/128/256/512/1024/2048/4096/8192/16384/32768
0%/50%/75%/87.5%/93.75%
矩形/汉宁/平顶/指数/力指数
|
|
处
理
功
能
|
线性平均
指数平均
最大值保持 |
平均计算设置范围：2～10000
平均常数设置范围：1/2～1/512
用于每个帧分析，为每个频率保持的最大值，最大值检测计算设置范围为2～10000 |
| 功能 |
频率域
时间域 |
频谱，互谱，传递函数和相干性
自动相关性，交互相关性，振幅概率密度和振幅概率分布 |
| 倍频带分析部分 |
分析频带范围
所用通道数
分析方式
1/1
1/3
1/12
*取决于每个装置所用通道数
时间加权特性(每个信道)
处理功能
线性平均
最大值保持
最大值保持方式
频带
全通
|
1～4，5～8，9～16
0.5 Hz～16 kHz
0.4 Hz～20 kHz
0.36 Hz～22 kHz, 0.36 Hz～11 kHz, 0.36 Hz～5.5 kHz
1 ms/10 ms/35 ms/125 ms (F)/630 ms (VL)/1 s (S)/10 s
处理时间1～3600秒，从滤波器输出波形直接计算。
监控并保持每个样品的瞬时值。
为每个频带进行监控和保持。
全通频带最大值被监控并且在那一点所有频带的最大值被保持下来。
|
| 存储器功能 |
保存数据
保存周期 |
瞬时值/线性平均值/最大值
瞬时值1毫秒～1000毫秒，步长为1毫秒 |
保存数据的最大数目
分析方式
1/1
1/3
1/12 |
36000
36000
18000 |
| 显示器部分 |
窗口数目
FFT分析
倍频带分析
|
2/4/6/12/16/32
显示出用FFT计算的功能。（取决于FFT分析功能）
显示出1/1、1/3和1/12倍频带分析结果和处理结果。
|
| 记录部分 |
文件输入/输出
试验参数文件
数据文件
JPEG文件
复制功能
|
设置能保存到一个文件和从此文件下载。
分析数据能以CSV格式保存到一个文件和从此文件下载。
图表能以JPEG格式保存到一个文件。
一个规定的图表或者整个窗口能被复制到剪贴板上。
|
| 输入/输出部分 |
AC输出连接件
方式
输出阻抗
输出电压
输出信号
触发器输入连接件
方式
输入信号
旋转脉冲输入连接件
方式
输入信号
输入阻抗
H-L阈
脉冲测量方法
测量范围
数据保存周期
LAN连接件
底盘同步连接件
|
直径为2.5CM的mono mini jack（微型单插座）×通道数
600 Ω
1 Vrms(在输入量程全标度点处)
在输出前通过模拟滤波器发送。
直径为2.5CM mono mini jack（微型单插座）一个
开式集电极供给的5 V输入，TTL电平阈
BNC一个
旋转脉冲，0～10 V
100 kΩ
1～4 V，以步长为0.1-V在变化
用12.5 MHz采样周期地测量
30～600，000脉冲/分
时间波形传递方式：A/D转换器的采样频率；倍频程方式：
每隔100毫秒
RJ-45一个，100 base-TX
RJ-45一个，电缆长50厘米（仅SA-02M型号有）
|
| 其它部分 |
校准和工程单位
校准
打印
|
根据连接上的传感器的灵敏度，能校准分析结果读出或者选择工程单位
用校准值或者校准信号
能打印出规定图表或者整个窗口
|
| 电源 |
供给电源
电压范围
功率消耗
采用NC-99型
AC适配器供电，没有安装任选件
|
NC-99型AC 适配器（提供件）
9～15 V DC
SA-02A4：大约为30 VA
SA-02M（安装有4通道）：大约为30 VA
SA-02M（安装有8通道）：大约为40 VA
SA-02M（安装有12通道）：大约为50 VA
SA-02M（安装有16通道）：大约为60 VA
|
| 使用时环境条件 |
温度：0～40゜C
最大湿度：90%（没有冷凝现象）
|
| 提供的附件 |
SA-02 安装CD盘
AC适配器
连接到个人计算机用的LAN电缆
USB保护键
|
一个
一个
一个
一个 |
| 尺寸 |
SA-02A4
SA-02M
|
58（H）×260（W）×210（D）mm(没有突出部分和橡胶底部)
151（H）×290（W）×249（D）mm没有突出部分和橡胶底部)
|
| 重量 |
SA-02A4
SA-02M
安装有4通道
安装有8通道
安装有12通道
安装有16通道
|
大约为2.5 kg
大约为5.4 kg
大约为5.9 kg
大约为6.3 kg
大约为6.8 kg
|
