电气特性
● 供电电源：24VDC (正常工作电压范围：12~30VDC)
● 功 耗：<3.0W (可燃)；<2.0W (有毒)
● 输出信号：基本型：显示 + 三线制 4-20mA
扩展型：显示 + 三线制 4-20mA + 继电器输出 或
显示 + 三线制 4-20mA + 声光报警
● 继电器容量：一组开关量输出0.5A @ 24VDC
● 声音强度：85dB @ 1米处
结构特性
● 主体材料：ADC12铝合金/304不锈钢/316不锈钢
● 连接螺纹：G3/4内螺纹、可选M20，G1/2，1/2NPT，3/4NPT
● 重 量：1.2kg (铝合金壳体)
认证
● 防爆认证：ExdIICT6，ExdibIICT6
● 消防认证：CCCF
● 计量认证：CMC
● 执行标准：GB15322.1-2003，GB3836.1-2010，GB3836.2-2010,GB3836.4-2010
使用环境
● 防护等级：IP66
● 温度范围：-40℃ ~ 70℃
● 湿度范围：10~95%RH (无凝露)
可测量气体一览表
|
可测气体类型 |
量程 |
量程预热时间(分钟) |
寿命 |
可测气体 |
|
可燃性气体 |
0～100％LEL |
< 10 |
24个月 |
天然气、液化石油汽、煤气、烷类、醇、苯、汽油、氢气等 |
|
0～1000ppm |
< 3 |
18个月 |
氢气 |
|
|
有毒气体 |
0～100ppm 0～200ppm 0～500ppm 0～1000ppm 0～2000ppm |
< 3 |
18个月 |
一氧化碳
|
|
0～20ppm 0～50ppm 0～100ppm |
< 3 |
18个月 |
硫化氢
|
|
|
0～100ppm 0～1000ppm |
< 3 |
18个月 |
氨气 |
|
|
氧气 |
0～25%VOL |
< 5 |
24个月 |
氧气 |

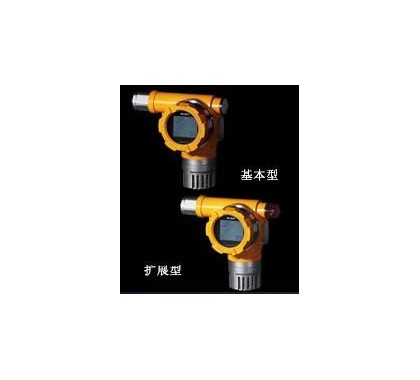

ESD200系列固定式气体探测器是工业用可燃气体及有毒气体安全检测仪器。可以固定安装于存在易燃，易爆或有毒气体场所，监测气体浓度。
ESD200系列气体探测器广泛用于石油，化工行业等工业场所，是一种可显示，红外遥控操作，4-20mA输出的可燃，有毒气体隔爆型变送器。
当空气中有被测气体或液体挥发时，变送器即产生与空气中被测气体浓度成正比的电流信号。ESD200固定式气体探测器是一种无显示、4～20mA输出的可燃、有毒气体隔爆型变送器。
ESD200固定式气体探测器性能 ESD200固定式气体探测器，防护等级IP66，防爆认证Exd IIC T6,使用环境温度-40~70℃，显示：无，信号输出：4-20mA三线制，供电12-30VDC。扩展型带声光报警或继电器输出。
ESD200系列固定式气体探测器 检测气体：
可燃气体 详见《ESD200可测可燃气体列表》
有毒气体 详见《ESD200可测有毒气体列表》
检测原理：催化燃烧式/电化学式
准 确 度：±3%FS
重 复 性：2%
响应时间：T90<20S（可燃气体）
