超声硬度计MIC10

产品简介

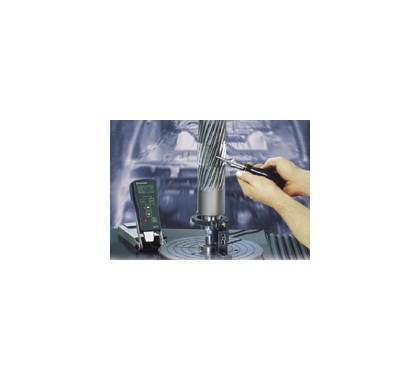

德国K.K(KrautKramer)公司超声硬度计MIC10/MIC10DL利用UCI(Ultrasonic Contact Impedance-超声波接触阻抗)方法能快速、方便地对维氏硬度凹处进行评价，无需使用显微镜。小而轻的MIC 10使用电池供电，可在现场快速使用，在各方面不受限制，甚至可用在端头位置。该仪器可适用于任何形状、尺寸的大多数细晶粒、材料，特别适合于小公差范围内确定材料特性。可测量的工件部位包括法兰盘边缘和齿轮根部，也可在任何方向测量，如水平或垂直向上。

产品特点

1.高精度测量：由于连续频率测量在进入测量表面的穿透过程中得到监控；
2.硬度值的变化和显示：单位HV、HB、HRC、HRB和抗拉强度N/mm2；
3.MIC10DL为存储型，配备有内部存储器和附加存储卡
4.内部数据记录器可记录约1500个测量值，另有存储卡可存储约590个测量值；
5.可打印静态指示功能(最大读数、最小读数、绝对和相对标准偏差)
6.RS232接口可通过计算机机遥控或通过打印机可将检测结果存档。

• 技术规格
• 相关配件
• 资料下载
• 其 他

测量/转换范围	20～1740HV、48～105HRB、20～68HRC、76～618HB、5～2250N/mm2(10Kg探头)
显示	4位LCD带开关背光
分辨率	1HV；1HB；5N/mm2；0.1/0.5/1HRC和HRB(可选)
数据内存	数据记录器可存1500个测量值，存储卡可存590个数据(MIC10DL)
接口	RS232接口，可用于打印机和计算机双向通讯(MIC10DL)
电源	2节1.5V电池
尺寸重量	160x70x45mm，300g
超声波硬度计MIC10/MIC10DL探头和附件
手动标准探头MIC201A：10N/1Kgf负载，特别适用于小凹槽表面 手动标准探头MIC205A：50N/5Kgf负载，适用于大多数的应用 手动标准探头MIC2010A：100N/10Kgf负载，适用于粗晶粒材料和粗糙表面 手动短探头MIC201AS(10N/1Kgf负载)/MIC205AS(50N/5Kgf负载) 手动长探头MIC201AL(10N/1Kgf负载)/MIC205AL(50N/5Kgf负载)，配备有一个较长的振荡棒(37mm)。用于测量轮廓表面，或工件结构深的内腔/凹槽中。如蜗杆齿轮和啮合齿轮。 电动探头MIC2103A(3N/0.3Kgf)、MIC211A(大约8N/0.8Kgf)和电动探头MIC2101A(1N/0.1Kgf)，配置有电动控制的维氏硬度计金刚石，能获得可靠的测量结果。 检验合格的硬度参考块
型号 负载 探头直径 探头长度 手动标准探头MIC201A 手动标准探头MIC205A 手动标准探头MIC2010A 1kgf 5kgf 10kgf 19mm 162mm 手动长探头MIC201AL 手动长探头MIC205AL 1kgf 5kgf 19mm 190mm 手动短探头MIC201AS 手动短探头MIC205AS 1kgf 5kgf 19mm 90mm 电动探头MIC2103A 电动探头MIC211A 电动探头MIC2101A 0.3kgf 0.8kgf 0.1kgf 38.5mm 217mm 短探头、标准探头、长探头、电动探头
1kgf 载荷的凹痕直径和深度 维氏硬度 HV F=1kgf 直径d(μm) 深度t(μm) 最小材料厚度(μm) 250 86 12 120 500 61 9 90 750 50 7 70 1000 43 6 60   5kgf 载荷的凹痕直径和深度 维氏硬度 HV F=5kgf 直径d(μm) 深度t(μm) 最小材料厚度(μm) 250 193 28 280 500 136 19 190 750 111 16 160 1000 99 13 130   10kgf 载荷的凹痕直径和深度 维氏硬度 HV F=98N 直径d(μm) 深度t(μm) 最小材料厚度(μm) 250 272 39 390 500 193 28 280 750 157 22 220 1000 136 19 190
