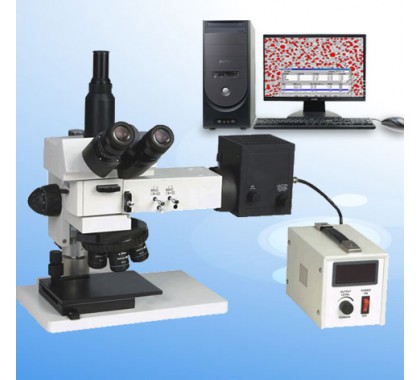

一、102XB-PC金相显微镜参数
|
光学系统 |
无限远光学校正系统 |
||||||
|
观察方法 |
目镜筒 |
三目镜筒/标准C口 |
|||||
|
光学方式 |
透射、反射、偏光、暗场 |
||||||
|
目镜参数 |
倍率 |
10X（标） |
16X（选） |
||||
|
视场范围（mm） |
25 |
11 |
|||||
|
长距明暗场物镜 |
倍率 |
5X |
10X |
20X |
40X |
50X |
100X(选) |
|
数值孔径NA |
0.10 |
0.25 |
0.40 |
0.60 |
0.55 |
0.8 |
|
|
工作距离（mm） |
29.4 |
16 |
10.6 |
5.4 |
5.1 |
3 |
|
|
物镜转换 |
五孔转换器 |
||||||
|
载物工作台 |
1.双层移动平台 2.台平台尺寸：192×141mm 3.移动范围：50×40mm |
||||||
|
调焦机构 |
调焦粗、微动同轴调焦； 采用齿轮齿条传动机构，微动格值0.002 mm |
||||||
|
照明装置 |
带孔径光栏和视场光栏，卤素灯12V/50W, AC85V-230V，亮度可调节 |
||||||
|
偏光装置 |
检偏镜可360度转动，起偏镜、 检偏镜均可移出光路 |
||||||
|
成像分析系统 |
标准成像配置参数： 1.适配镜：直径：59mm,放大倍率：0.5倍，内调焦距：0～3mm 调焦后可锁紧 2.摄像机：高速USB2.0接口，可达480Mb/s 灵敏度：1V/lux-sec(550nm) 像素点尺寸：2.2μm x2.2μm 白平衡：自动/手动 一键白平衡， 帧率：40fps 图象采集分辨率格式：支持8种格式 最大采集分辨率2592*1944 软件功能：图像显示、图像拍摄、录像和图象处理功能 基本图像软件参数： 1.拍摄图片上加定倍标尺 2.图片可加文字功能 3.图像与标尺及文字合成并保存 |
||||||
|
外型尺寸 |
|||||||
|
重量 |
|||||||
二、成套性
|
1 |
显微镜主体：1台 |
7 |
偏光装置：1套 |
|
2 |
三目镜筒：1只 |
8 |
灯泡12V50W：2只 |
|
3 |
10X目镜：1对 |
9 |
滤色片（黄、绿、淡蓝）：各1片 |
|
4 |
长距离明暗场物镜5X、10X、20X、40X：各1只 |
10 |
玻璃载物片：1片 |
|
5 |
0.5倍适配镜：1只 |
11 |
随机软件件：1套 |
|
6 |
YH-3001摄像机：1套 |
三、选购件
|
1 |
测微目镜 |
5 |
专业研究级图像分析软件 |
|
2 |
长距明暗场金相物镜:50×、80×、100×(干) |
6 |
计算机 |
|
3 |
500万或900万数码摄像机 |
7 |
精密载物台:X-Y行程25mm×25mm,移动精度＜5um,数显手轮最小值:0.1um,360°旋转盘 |
|
4 |
数码适配镜、数码相机 |
