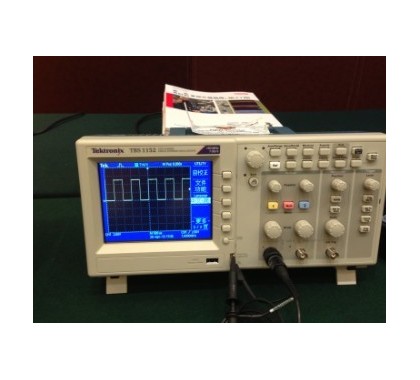

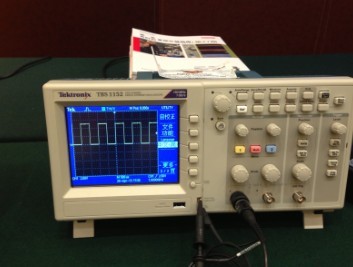

TBS1104 数字存储示波器
TBS1104数字存储示波器系列设计紧凑，性价比高。TBS1000 系列示波器集各种标准功能于一身，包括 USB 连接、16 种自动化测量、极限测试、数据记录和上下文相关帮助，助您事半功倍。
关键性能指标
- 150 MHz、100 MHz、60 MHz、40 MHz 和 25 MHz 带宽型号
- 4 通道和 2 通道型号
- 所有通道均实现高达 1 GS/s 的取样速率
- 全部通道均实现 2.5k 点记录长度
- 高级触发，包括脉宽触发和选行视频触发
主要功能
- 16 个自动测量和 FFT 分析可简化波形分析
- 内置的波形极限测试
- 自动化、扩展的数据记录功能
- 自动设置和信号自动量程
- 内置的上下文相关帮助
- 探头自检
- 多语言用户界面
- 5.7 英寸（144 毫米）有源 TFT 彩色显示器
- 体型小，重量轻 - 仅 4.9 英寸（124 毫米）厚，重 4.4 磅（2 公斤）
连接
- 前面板配有 USB 2.0 主控端口，存储数据便捷
- 后面板上有 USB 2.0 设备端口用于连接 PC 或直接打印到 PictBridge® 兼容打印机
- 包括用于连接平台的 Tektronix OpenChoice® 软件
|
型号
|
模拟带宽
|
采样率
|
记录长度
|
模拟通道
|
|
TBS1022
|
25 MHz
|
500 MS/s
|
2.5k 点
|
2
|
|
TBS1042
|
40 MHz
|
500 MS/s
|
2.5k 点
|
2
|
|
TBS1062
|
60 MHz
|
1 GS/s
|
2.5k 点
|
2
|
|
TBS1064
|
60 MHz
|
1 GS/s
|
2.5k 点
|
4
|
|
TBS1102
|
100 MHz
|
1 GS/s
|
2.5k 点
|
2
|
|
TBS1104
|
100 MHz
|
1 GS/s
|
2.5k 点
|
4
|
|
TBS1152
|
150 MHz
|
1 GS/s
|
2.5k 点
|
2
|
|
TBS1154
|
150 MHz
|
1 GS/s
|
2.5k 点
|
4
|
