技术参数：
交流电压
三相交流电压输入
（3 个差分输入 LB1B,-NB1B、LB2B-NB2B、LB3B-NB3B）
输入电压范围： 3-550 VBRMSB L-N，3 -900 VBRMSB L-L
分辨率： 0.1V
准确度：
量程 1： 5.0VBRMSB - 70.0VBRMSB ：±1% ± 0.5V
量程 2： 10.0VBRMSB - 130.0VBRMS B： ±1% ± 0.8V
量程 3： 20.0VBRMS B - 300.0VBRMS B： ±1% ± 1.5V
量程 4： 30.0VBRMS B - 550.0VBRMS B： ±1% ± 2.5V
波峰因数： <1.4
频率范围： 45 - 66Hz
交流电流
三相交流输入，用于与具有电压输出的电流互感器连接。
量程 1： 输入电流： 0.004 – 0.1 VBRMSB，用于 4 - 100A 电流量程
分辨率： 0.1 A
准确度： ±（读数的 2% + 0.3A）
波峰因数： <2.3
量程 2： 输入电流： 0.04 - 1 VBRMSB，用于 40 - 1000 A 电流量程
分辨率： 0.1 A
准确度： ±（读数的 2% +3A）
波峰因数： <2.3
功率测量
被测参数：
有功功率 (P) 无功功率 (Q) 视在功率 (S)
功率因数 Cos ϕ 能量（Wh、Vah、Varh）
准确度：
功率： ±（3% + 3 字）
功率因数： 0.00-0.39: ±0.06
0.40-1.00: ±0.06
所有测量都在四个象限中进行：具有电容或电感性质的负载或发电机。 电压谐波测量 量程： UBMB>3%UBNB
分辨率： 0.1%
准确度： 5%UBMB（DC 为 3%）
量程： UBMB < 3%UBNB
分辨率： 0.1%
准确度： 0.15% UBNB
UBNB： 标称电压（真有效值）
UBMB： 被测谐波电压 hBMB=1 - 50 次
电流谐波测量 量程： IBMB > 3% IBNB
分辨率： 0.1%
准确度： 5% IBMB （DC 为 3%）
量程： IBMB < 3% IBNB
分辨率： 0.1%
准确度： 0.15% IBNB
IBNB ： 标称范围（真有效值）
IBMB ： 被侧谐波电流 hM = 1 - 50次
记录仪
电压和电流记录仪 信号： U1、U2、U3、I1、l2、l3，可选择
时间间隔： 可选择，(1,2,5,15,30) 秒
或 (1,2,5,10,15,30) 分钟
显示的数据： 时间间隔内的平均值、最小值和最大值
功率记录仪 信号： L1、L2、L3，可选择
时间间隔： 可选择，(1,2,5,15,30) 秒
或 (1,2,5,10,15,30) 分钟
显示的数据：时间间隔内的平均值、最小值和最大值
（对于所有四个象限）
谐波记录仪 信号： THDI1、THDI2、THDI3、THDU1、THDU2、
THDU3，可选择
时间间隔： 可选择，(1,2,5,15,30) 秒
或 (1,2,5,10,15,30) 分钟
冲击电流
信号： U1、U2、U3、I1、l2、l3，可选择
时间间隔： 可选择，(10, 20, 100, 200) ms
触发通道： I1、I2、I3
触发电平：可选择，电流量程的 2% - 100%
（步距为电流量程的 0.1 %）
显示的数据： 时间间隔内的平均值、最小值和最大值
一般技术参数
工作温度范围：-10 °C 至 +55 °C
储存温度范围：-20 °C 至 +70 °C
最大湿度： 95% RH (0 C - 40 C)，无冷凝
污染等级： 2 绝缘等级： 双绝缘
过电压类别： 电压输入：III 类 600 V
防护等级： IP42 显示屏： 图形液晶显示屏 带背光照明
160 x 160 点阵
外部直流电源：12V，400mA
最大功耗： 360 mA
通讯： RS232 串行接口
波特率： 1200 - 115200 波特
连接器： 9 针 D 型
尺寸： (220 x 115 x 90) mm
重量（不带附件）： 0.65kg
订购指南
标准配置 可选件

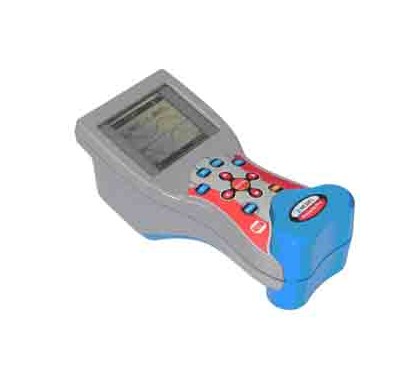

仪器 PowerQP
Plus
P
电流钳 1000A/1V，3 个
测试探针，3 个
鳄于鱼夹，4 个
电压测量夹，4 个
PC 软件，带 RS232 电缆
电源适配器、充电电池，6 节
软质携带包、用户手册、
产品验证数据、标准符合性
声明、保修声明
A1020 小号软质携带包
A1037 电流互感器 5A/1V
A1039 夹钳适配器
A1069 微型钳 100A/1V
A1099 电流钳 3000A/1V
A11203 相柔性套件，
45cm，3000A/1V
A1122 微型钳 5A/1V
S2014 安全熔断器适配器
S2015 安全扁平夹钳
