> 无线电源模块MIQ/WL PS

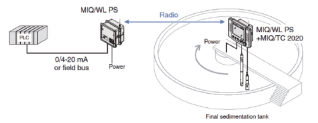

MIQ/WL PS 是一种单独供电并可以连接3个测量探头的模块,模块内部供电电源接口同时包含220V交流电和 24V直流电,可根据现场电源情况进行选择。 两个MIQ/WL PS模块之间通过无线信号进行通讯,最大通讯距离100米。其中一个模块是主模块(Master), 与控制器连接;另一个模块是从模块(Slave),连接测量探头并通过主模块接受控制器控制。一个主模块也可以 和多个从模块进行无线通讯连接,实现一个控制器控制多个从模块所连接的测量探头工作的功能。
独特,简单,可靠
- 因地制宜——无需电缆,安装简单
- 一主多从——扩展便捷,降低成本
- 数字传输——用于2020和28X系统
> 应用案例:连接多个污泥界面探头

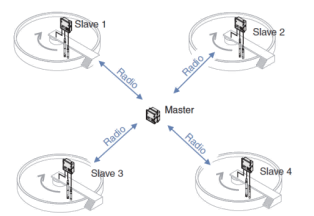

MIQ/WL PS 以一套284控制器连接4个污泥界面探头为例。如下图所示,在以正方形排列的四个圆形曝气池中,分别安装 一个 MIQ/WL PS 从模块,每个模块连接本地电源,并连接一个污泥界面探头;在正方形的中心位置,安装一个 MIQ/WL PS 主模块和284控制器。284控制器将数据传输至用户中控室。
