无线分布式测试系统
无线分布式分析系统用于噪声或振动数据采集，系统由噪声或振动采集处理终端、本地控制终端、远端数据库存储及展示终端。
其中，采集处理终端包含声学传感器（或加速度传感器）、信号采集模块、信号处理模块、设备内部存储模块、供电模块、传输模块（4G或Lora或蓝牙等方式）。
具体工作时，通过本地控制终端发送指令，采集处理终端开始采集，其传感器将被测信号转换成电信号，经过放大后，再通过模数转换将其转换成数字信号送入信号处理模块。该模块按照标准公式进行计算，然后通过4G/Lora/蓝牙等模块将计算结果传输到远程数据库。

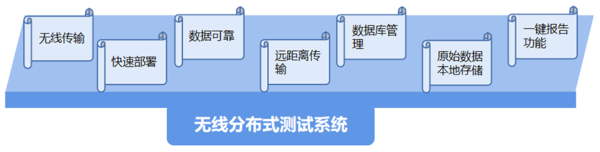

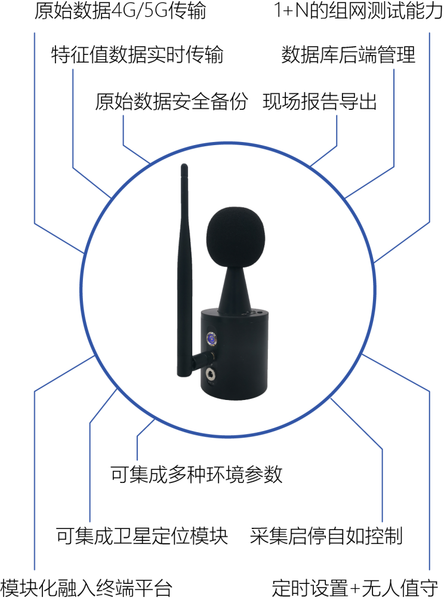

系统特点
本系统自组网的无线高精度测试方案改变了传统的单点测试形式，突破了测试位置及测试时间的限制，具有测试准确度高、同步性和易用性强、配置灵活的优势。
- ● 无线传输
- ● 快速部署
- ● 数据可靠
- ● 远距离传输
- ● 原始数据本地存储
- ● 一键报告功能
- ● 数据库管理
无线分布式测试系统 技术参数
 |

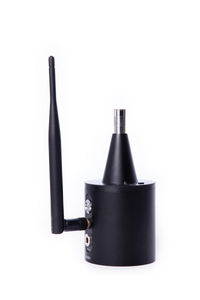

传感器 | 1/2英寸Ⅰ型电容式自由场传声器 |
| 动态范围 17~136dB | ||
| 频率范围10Hz~20kHz | ||
| 标称灵敏度 50mV/Pa | ||
| 计权方式 | 频率计权：A、Z | |
| 采样率 | 25.6kHz/44.1kHz，可选 | |
| 采样精度 | 24bits | |
| 供电方式 | 电池供电，本地存储续航时间8小时 | |
| 采集处理终端（噪声） | 本机存储 | 内置16G SD卡，可扩展到32G |
 |

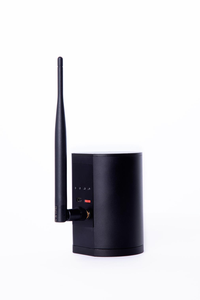

传感器 | 三向电容式加速度传感器 |
| 频率范围0.5Hz~5kHz | ||
| 灵敏度500mV/g | ||
| 量程10g | ||
| 采样率 | 最高25.6kHz，多档可设置 | |
| 采样精度 | 16bits | |
| 供电方式 | 电池供电，本地存储续航时间16小时 | |
| 采集处理终端（振动） | 本机存储 | 内置8G SD卡，可扩展到32G |

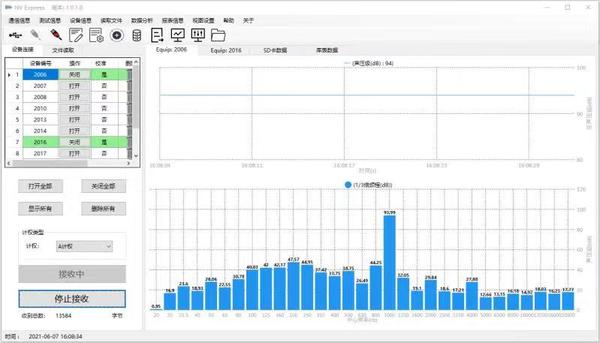

无线分布式测试系统 软件界面
无线分布式测试系统 应用场景
- ● 车轮非圆特征&平稳性测试
| 测量值 | 特征等级 |
| 0< 测量值< 15dB | 3级 |
| 15dB≤测量值< 25dB | 2级 |
| 25dB≤测量值 | 1级 |
| 车轮非圆特征等级 | 平稳性或晃车等级 | |
| 传输方式 | 无线WiFi | |
| 特征值传输 | FFT频谱 | FFT频谱、时域加速度峰值 |
| 原始数据管理 | 存入设备内置SD卡 | |
| 传输间隔 | 0.25s | 0.1s或0.2s |
| 数值计算 | 本地控制终端，通过无线传输方式，接收特征值，指令软件依据相应判断标准和依据，处理特征值数据，得到等级判定结果。 | |
- ● 高铁车厢内部噪声监测
- ● 工业环境噪声监测--空调出风口噪声测试
- ● 道路交通噪声监测
- ● 施工现场噪声监测
