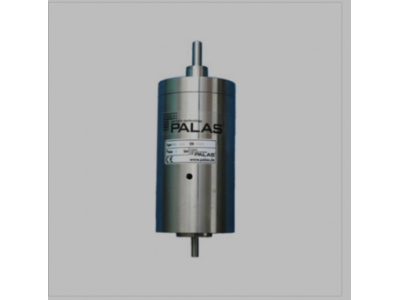

德国palas vkl10e气溶胶稀释系统
型号VKL 10 E是一款用不锈钢制成的稀释系统，它是根据喷射器原理工作，可用于具有化学腐蚀性的气溶胶。稀释系统可用于高达700 开尔文温度。该系统可以级联以实现1:100,000的稀释倍数
稀释系统VKL 10 E没有像标准版本VKL 10那样具有集成气动元件。因此，设备用户自己必须确保有一定量的净化空气可供使用。
德国palas vkl10e气溶胶稀释系统:优点
- ■Palas®的稀释系统具有明确的特征。每个单独的设备都有一份校准证书备案。
- ■稀释步骤可提供暂时恒定的代表性稀释度（稀释系数为10和100）。
- ■稀释系统可以按照100、1,000、10,000和100,000的稀释因子进行级联
- ■压缩空气消耗低，例如四个VKL 10系统仅需128 升 /分钟，稀释倍数为10,000
- ■稀释步骤可与所有常见的粒子计数器组合使用。
- ■使用VKL 10 E、VKL 10 ED、KHG 10和KHG 10 D稀释系统，等压稀释超压高达10 bar/等温稀释高达120°C
- ■ 简单的现场功能测试
- ■ 通过简单的测试设置，用户可以自行检查这些级联稀释系统。
德国palas vkl10e气溶胶稀释系统: 应用领域
- ■气溶胶测量技术：柴油机废气、切屑、冷却剂气溶胶、焊缝烟雾、油滴、过滤器和惯性分离器的供试气溶胶
- ■使用计数测量方法确定分离效率，例如带烟尘过滤器或HEPA / ULPA过滤器
- ■洁净室、分离器和安全工作台的泄漏测试和验收测量
- ■吸入毒理学
- ■防毒面罩和滤芯的质量控制
表1：Palas®稀释系统的技术特性
| TYPE | Dilution factor* Vf | Pressure - resistant up to 10 bar |
Chemically resistant | Heatable up -℃ | dp max in µm | Compressed air 4-8 bar | Cascadable | Voltage |
| DC 100 | 10,100 | <5 | 115V/230V | |||||
| DC 1000 | 10,100,1000 | <5 | 115V/230V | |||||
| DC 10000 | 10,100,1000,10000 | <5 | 115V/230V | |||||
| KHG 10 | 10 | x | 150 | <20 | x | x | 115V/230V | |
| KHG 10 D | 10 | x | x | 150 | <20 | x | x | 115V/230V |
| PMPD 100 | 100 | x | 200 | <5 | x | 115V/230V | ||
| PMPD1000 | 1000 | x | 200 | <5 | x | 115V/230V | ||
| VDD 10 | 1-10 | <10 | x | 115V/230V | ||||
| VKL 10 | 10 | <20 | x | x | ||||
| VKL 10 E | 10 | x | <20 | x | x | |||
| VKL 10 ED | 10 | x | x | <20 | x | x | ||
| VKL 10 V | 10 | <20 | x | x | ||||
| VKL 27 | 27 | <10 | x | x | ||||
| VKL 100 | 100 | <2 | x | x |
德国palas vkl10e气溶胶稀释系统:规格参数
| 外型尺寸 | 100 • 245 • 100 毫米 |
| 重量 | 大约 8.5 kg |
| 稀释系数 | 1 : 10 |
| 等速吸嘴 | 0.6 – 1.6 升/分钟、 2 – 5 升/分钟、 4 – 10 升/分钟、8 – 16 升/分钟、 28 升/分钟=> 15 – 37升/分钟 |
| 最大粒径 | < 20 µm （烟尘） |
| 特殊功能 | 可以级联，耐化学腐蚀 |
| 体积流量（清洁空气） | 18 – 45 升/分钟 |
| 体积流量（吸入流量） | 2 – 5 升/分钟 |
| 压缩空气供应 | 4 – 8 bar |
