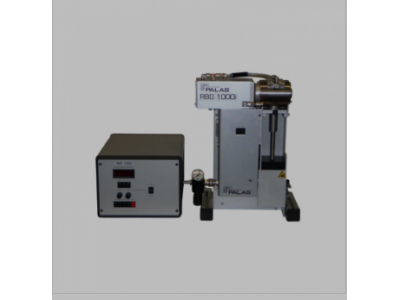

德国palas RBG 1000 ISD
> 该设备可以高达3 bar的正压分散颗粒，并且除了空气外，还可使用氮气作为分散气体。
>可以选择以低至300 mbar的绝对压力进行操作（请参见配件部分）。
>请注意：7、10、14或20 mm供料储罐耐压。
>对于低压操作，需要特殊的耐压供料储罐。它们的活塞通过钩子牢固地连接到供料装置。这将使低压操作不受干扰。旧的RBG型号可由Palas®使用该功能进行升级。
>直径28 mm的固体物料储罐不是耐压型，但是可以在大气条件下与RBG 1000 SD结合使用。
| RBG 1000 | ||||
| Reservoir Ø | Fill quantity | Feednrate 1 mm/h | Feednrate 5 mm/h | Feednrate 700 mm/h |
| 7mm | 2.7g | 38mg/h | 190mg/h | 27g/h |
| 10mm | 5.5g | 79mg/h | 395mg/h | 55g/h |
| 14mm | 10.8g | 154mg/h | 770mg/h | 107g/h |
| 20mm | 22g | 314mg/h | 1570mg/h | 219g/h |
| 28mm | 43g | 616mg/h | 3080mg/h | 430g/h |
| RBG 2000 | ||||
| 16mm | 36g | 0.2g/h | 1g/h | 140g/h |
| 20mm | 56g | 0.3g/h | 1.5g/h | 220g/h |
| 28mm | 110g | 0.6g/h | 3g/h | 430g/h |
| 32mm | 114g | 0.8g/h | 4g/h | 562g/h |
表2：分散盖
| Partice size | Reservoir Ø | Volume flows | |
| Cover A | <0.1-100 | 7-32mm | 2-5m3/h |
| Cover B | <0.1-100 | 7,10-14mm | 1-2.5m3/h |
| Cover C | <0.1-100 | 7mm | 0.5-1.2m3/h |
| Cover D | 200-1000 | 7-32mm | 2-5m3/h |
表3：不同版本的RBG系统
I=吸入版本
D=耐压版本
G=低供料速率版本
L=可轻松拆卸和可称重计量单元
S=氮气版本
| Feed rate mm/h | Reservoir Ø mm | Reservoir leght mm | |
| RBG 1000 | 700 | 7-28 | 70 |
| RBG 1000 D | 700 | 7-20 | 70 |
| RBG 1000 G | 300 | 7-28 | 70 |
| RBG 1000 GD | 300 | 7-20 | 70 |
| RBG 1000 L | 700 | 10.14 | 70 |
| RBG 1000 SD | 700 | 7-20 | 70 |
| RBG 1000 SG | 300 | 7-20 | 70 |
| RBG 1000 I | 700 | 7-28 | 70 |
| RBG 1000 ID | 700 | 7-20 | 70 |
| RBG 1000 ISD | 700 | 7-20 | 70 |
| RBG 2000 | 700 | 16-32 | 180 |
| RBG 2000 D | 700 | 16,20,28 | 180 |
| RBG 2000 SD | 700 | 16,20,28 | 180 |
德国palas RBG 1000 ISD:应用领域
- ■ 所有应用耐压高达3 barg的过压
- ■ 放射性物质的分散
- ■ 药物粉末的分散
- ■ 粒子测量设备的校准
- ■ 流量可视化
- ■ 吸入测试
- ■ 用于LDA、PIV等的示踪粒子
- ■ 表面涂层
- ■过滤器行业:
- ■ 测定分级分离效率
- ■ 确定总分离效率
- ■ 长期除尘
- ■滤料和现成的过滤器
- ■除尘过滤器
- ■ 真空吸尘器和真空吸尘器过滤器
- ■ 车辆内部过滤器
- ■发动机空气过滤器s
德国德国palas RBG 1000 ISD:优点
- ■耐压高达 3 barg过压
- ■分散单元与控制单元之间的距离为2 m
德国palas RBG 1000 ISD:规格参数
| 体积流量 | 0.5 – 5.0 m3/h |
| 电源 | 115/230 V, 50 – 60 Hz |
| 外型尺寸 | 300 • 430 • 1,800 mm (长 • 宽 • 高, 扩散单元) |
| 重量 | 大约 19 千克 |
| 颗粒材质 | 非粘性粉末和散料 |
| 计量时间 | 几个小时不停 |
| 最大颗粒数浓度 | 大约107 颗粒/cm3 |
| 质量流量（颗粒） | 0.04 – 185 g/h (假定夯实密度为1 g/cm3) |
| 粒径范围 | 0.1 – 100 µm |
| 载气/分散气 | 空气 |
| 预压 | 4 – 8 bar |
| 供料速率 | 1 – 300 mm/h |
| 储罐直径 | 200 mbarg |
| 储罐长度 | 70 mm |
| 分散盖 | A型、B型、C型、D型 |
| 压缩空气连接 | 快速连接器 |
| 气溶胶出口连接 | A型分散盖: Ø内侧= 5 mm, Ø外侧= 8 mm; B型分散盖: Ø内侧= 3,6 mm, Ø外侧= 6 mm; C型分散盖: Ø内侧= 2,5 mm, Ø外侧 = 6 mm |
| 充装量 | 2.7 g (储罐 Ø = 7 mm), 5.5 g (储罐Ø = 10 mm), 10.8 g (储罐Ø= 14 mm), 22 g (储罐 Ø = 20 mm), 43 g (储罐 Ø = 28 mm) |
