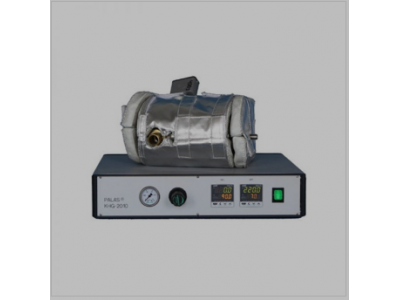

德国palas KHG 10气溶胶稀释器气溶胶测试设备


产品编号: 154549
品牌: 德国palas
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 天内发货
所在地: 北京
有效期至: 长期有效
最后更新: 2022-06-14 10:05
浏览次数: 40

公司基本资料信息






详细说明

德国palas KHG 10气溶胶稀释器气溶胶测试设备

KHG 10系列可加热稀释系统是基于VKL系列喷射器原理而构建。除了VKL系列的优点外,KHG系列稀释系统被配置成可加热至150°C(可选高达200°C),此外还可耐压高达10 bar过压。因而可实现等温和等压稀释。使用KHG系统后,提供的压缩空气和稀释系统均可自我加热。

welas® KHG 10系列稀释系统在等温条件下,可以定义和可靠的方式1:10的稀释倍数降低气溶胶浓度,也适用于非常高浓度的气溶胶。

可通过级联多个KHG 10系统实现高达1:100,000的稀释倍数。

KHG 10的功能原理:

德国palas KHG 10气溶胶稀释器气溶胶测试设备

无颗粒空气(体积流量VR)通过吸嘴连通的环形通道进行循环。因此,根据伯努利方程,在吸嘴处产生体积流量VAn。使用筒式加热器将体积流量VR加热至测量所需的气溶胶温度,以便等温条件适用。

稀释系数VF根据以下公式计算:

德国palas KHG 10气溶胶稀释器气溶胶测试设备

必须注意,采用可加热的KHG 10系统时,整个测量链将被配置成等温,以避免使用液体气溶胶时的冷凝或蒸发效应。

Palas®级联稀释系统的粒径分布的代表性稀释度

VDI报告数量(从1973年到2007年)从计量学上证明,使用Palas®稀释系统,可以实现可重现的气溶胶稀释(低至VF100,000 )。

可在现场进行简单的功能测试(以VKL系列为例)

通过此简单的测试设置,任何人都可以检查Palas®级联稀释系统:

首先,通过稀释步骤进行颗粒测量。在此重要的是气溶胶浓度例如待测实验室空气不超过重合效应极限(最大可检测气溶胶浓度)。在第二步中,待测稀释步骤串联(级联)。为了检查测试步骤的稀释倍数(位置2),将位置1测量结果中的总颗粒数除以位置2的总颗粒数。

实验装置

德国palas KHG 10气溶胶稀释器气溶胶测试设备

位置1:实验室空气

德国palas KHG 10气溶胶稀释器气溶胶测试设备

位置2:实验室空气

VKL 100用于通过OPC进行无重合效应的测量; VKL 10已经过测试。

稀释倍数的计算:

德国palas KHG 10气溶胶稀释器气溶胶测试设备

假设第一次测量不受重合误差的影响,并且被测试的稀释系统正在运行(未受污染),则确定稀释系数约为10。如果不是这种情况,则测量1中可能存在重合效应。在这种情况下,必须降低气溶胶浓度或使用另外的稀释步骤。另一种可能性是待测试的稀释步骤受污染。在这种情况下,必须清洁设备并重复测试

德国palasVKL10稀释系统进口气溶胶稀释器:优点

  • Palas®的稀释系统具有明确的特征。每个单独的设备都有一份校准证书备案。
  • 稀释步骤可提供暂时恒定的代表性稀释度(稀释系数为10和100)。
  • 稀释系统可以按照100、1,000、10,000和100,000的稀释因子进行级联
  • 压缩空气消耗低,例如四个VKL 10系统仅需128 升 /分钟,稀释倍数为10,000
  • 稀释步骤可与所有常见的粒子计数器组合使用。
  • 使用VKL 10 E、VKL 10 ED、KHG 10和KHG 10 D稀释系统,等压稀释超压高达10 bar/等温稀释高达120°C
  • 简单的现场功能测试

测量示例

Particle class in µm Number Pos.1
0.2 151648
0.3 71604
0.5 4305
0.7 360
1.0 82
2.0 16
3.0 1
5.0 0
Sum 228016
Particle class in µm Number Pos.2
0.2 15166
0.3 7290
0.5 524
0.7 65
1.0 21
2.0 3
3.0 0
5.0 2
Sum 23071

表1:Palas®稀释系统的技术特性

TYPE Dilution factor* Vf Pressure - resistant
up to 10 bar
Chemically resistant Heatable up -℃ dp max in µm Compressed air 4-8 bar Cascadable Voltage
DC 100 10,100       <5     115V/230V
DC 1000 10,100,1000       <5     115V/230V
DC 10000 10,100,1000,10000       <5     115V/230V
KHG 10 10   x 150 <20 x x 115V/230V
KHG 10 D 10 x x 150 <20 x x 115V/230V
PMPD 100 100   x 200 <5 x   115V/230V
PMPD1000 1000   x 200 <5 x   115V/230V
VDD 10 1-10       <10 x   115V/230V
VKL 10 10       <20 x x
VKL 10 E 10   x   <20 x x
VKL 10 ED 10 x x   <20 x x
VKL 10 V 10       <20 x x
VKL 27 27       <10 x x
VKL 100 100       <2 x x
