德国palas AGF 2.0 iP
-

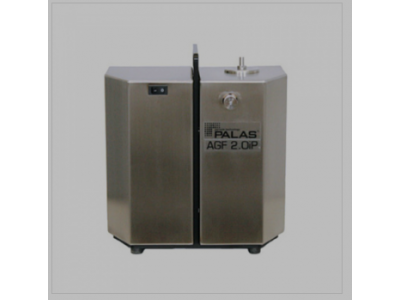

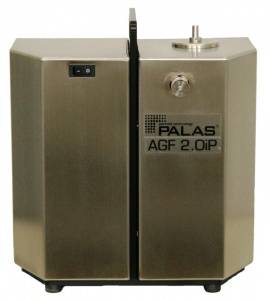

图1：AGF 2.0 iP
-
> AGF 2.0 iP气溶胶发生器可使用双喷嘴雾化液体。
与AGF系列中的其他版本不同，AGF 2.0 iP配备了可产生体积流量的内置泵，从而无需额外的压缩空气连接即可运行设备。
-

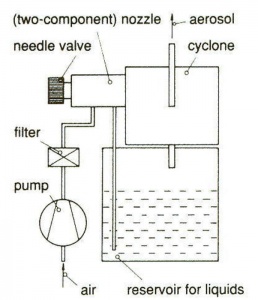

图2:展示了发生器组件的示意图。
>启动
>内置泵通过预过滤器吸入环境空气，并将其通过特别的空气过滤器将其引导至双喷嘴。喷嘴上的主压力高于环境压力0.6 bar。喷嘴的负压将会从储罐中吸取需雾化的液体，而该液体的体积流量可使用包含在喷嘴中的针阀进行调整。
德国palas AGF 10气溶胶生成器液体粒子生成器:优点
- ■与Collision（碰撞）方法相反，由于配备了旋风分离器，AGF 2.0并不产生任何> 2 µm的颗粒。
- ■ 工作参数的精确调整
- ■ 数量浓度（CN）可以变化10倍
- ■ 如果修改了CN，粒径分布几乎保持恒定
- ■ 最大数量分布在MPPS范围内
- ■ 几乎没有功率损耗
德国palas AGF 10气溶胶生成器液体粒子生成器:应用领域
- ■ 洁净室技术：
- 根据ISO 14644 和 VDI 2083的验收测试和泄露测试
- 泄露测试，适合性测试
- 恢复测试 - ■ 过滤器测试，质量控制：
- 滤筒
- 车辆内部过滤器
- 滤料、颗粒空气过滤器、HEPA/ULPA过滤器
- 用于HEPA/ULPA过滤器MPPS测定的气溶胶生成
- ■示踪粒子：
- 正压高达10 bar的光学流量测量程序（型号AGF 10.0 D）
- 吸入实验
- LDV - ■计数颗粒测量方法的校准：
- < 5 µm胶乳悬浮液的雾化 - ■烟雾探测器测试
表1：AGF和UGF系统概述
| Dimensions WxHxD mm | Weightkg | VI/min | m max g/h | dpmean***µm | dmax µm | 115/230V
50/60HZ |
Pressure- tight up to 10 bar |
Compressed air supply |
|
| AGF 2.0 | 300x300x240 | ca.9 | 6-17 | 4 | 0.25 | 2 | x | ||
| AGF 2.0 ip | 300x330x240 | ca.15 | 6-17 | 2 | 0.25 | 2 | x | ||
| AGF 10.0 | Ø240x385 | ca.4 | 12-45 | 20 | 0.5 | 2 | x | ||
| AGF 2.0 D | Ø200x260 | ca.8 | 12-45 | 4 | 0.25 | 2 | x | x | |
| AGF 10.0 D | Ø200x300 | ca.8 | 12-45 | 20 | 0.5 | 10 | x | x | |
| AGF 2.0 B** | Ø210x300 | ca.4 | 6-25 | 4 | 0.25 | 2 | x | ||
| UGF 2000 | 270x200x175 | ca.4 | ca.1-13 | 1.5 | 0.2 | 1.5 | x |
德国palas AGF 10气溶胶生成器液体粒子生成器:规格参数
| 体积流量 | 16 – 18 升/分钟 |
| 电源 | 115 – 230 V, 50 – 60 Hz |
| 外型尺寸 | 300 • 330 • 240 毫米 |
| 重量 | 大约 15 千克 |
| 颗粒材质 | DEHS、 DOP、Emery 3004、石蜡油、其他非树脂油 |
| 计量时间 | > 24 h |
| 质量流量（颗粒） | < 2 g/h (DEHS) |
| 压缩空气连接 | 无 |
| 气溶胶出口连接 | Ø内侧 = 6毫米，Ø外侧 = 8毫米 |
| 平均粒径（数量） | 0.25 µm |
| 最大粒径 | 2 µm |
| 充装量 | 300 ml |
