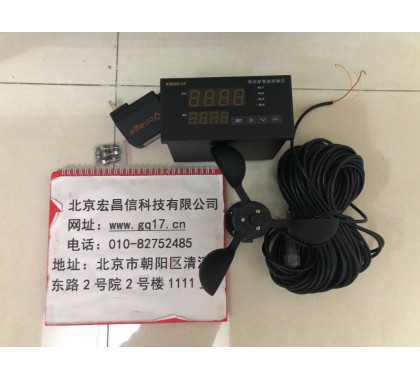

FC-XMD618风速仪由风速传感器、主机、传输电缆等附属装置构成。
1、测风传感器
风速传感器的风杯由高耐候性、高强度、防腐蚀和防水金属制造，传感器壳体使用铝镁合金成形，内部电路均经过喷涂三防漆处理，整个传感器具有很好的耐恶劣环境的适应性。
风速传感器输出为频率信号、4~20mA电流信号、0~5V或1~5V电压信号。
FC-XMD618风速仪2、主机
风速仪主机由信号处理电路、单片机电路、数码管显示器、报警控制电路组成， 机箱采用 ABS工程塑料壳体，箱内配有高可靠供电电源，具有极可靠的抗电磁干扰能力，高低电压保护能力，能保证主机在－20℃～60℃,湿度10％─95％范围内均能正常工作。
3、自动报警电路
当风速超过预警风速时，会声音自动报警，提示工作人员注意。
FC-XMD618风速仪三、现场安装调试及使用
1、安装说明:
测风传感器的安装：
a、 风速传感器应安装在相距 500-600mm水平面距地面或船甲板高度的支架上。
b、 传感器下方安装法兰直径Ф65mm，四个安装孔为Ф6mm，安装使用法兰固定安装，安装尺寸如下：
FC-XMD618风速仪2、使用说明：
在正常工作时：窗口风速显示当前实时的风速；按风速和风力键切换后显示的是风力等级；
在设置运行时：窗口显示的是风速报警值
当达到预设的预警风级时开始闪烁并发出报警声音；
FC-XMD618风速仪3、设置报警：
• 正常使用时，按设置键不放再按增加键就可以改变风速的报警值，设定完后自动回到测试显示界面。
FC-XMD618风速仪附表：
|
等 级 |
风速（米/秒） |
陆 面 地 面 物象征 |
|
0 |
0.0~0.2 |
静，烟直上 |
|
1 |
0.3～1.5 |
烟能表示风向，但风向标不能转动 |
|
2 |
1.6～3.3 |
人面感觉有风，树叶微动，风向标能转动 |
|
3 |
3.4～5.4 |
树叶及树枝摇动不息，旌旗展开 |
|
4 |
5.5～7.9 |
能吹起地面灰尘和纸张，树的小枝摇动 |
|
5 |
8.0～10.7 |
有叶的小树摇摆，内陆的水面有小波 |
|
6 |
10.8～13.8 |
大树枝摇动，电线呼呼有声，举伞困难 |
|
7 |
13.9～17.1 |
全树摇动大树枝弯下来，迎风步行感到费劲 |
|
8 |
17.2～20.7 |
可以折毁小树枝，人迎风前行感觉阻力很大 |
|
9 |
20.8～24.4 |
烟囱及屋顶受到损坏，小屋易遭到破坏 |
|
10 |
24.5～28.4 |
可把树木刮倒或建筑物损坏较重 |
|
11 |
28.5～32.6 |
陆上少见，见时有重大毁损 |
|
12 |
32.7～36.9 |
很少见，其摧毁力较大 |
