AHAI 1010 声学照相机


产品编号: PD-16180
品牌: 国产
型号: AHAI 1010
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 天内发货
所在地: 北京
有效期至: 长期有效
最后更新: 2022-06-14 18:04
浏览次数: 42

公司基本资料信息






详细说明

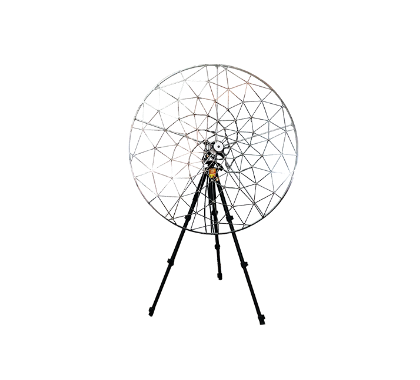

AHAI 1010(固定式)

声源定位系统

传声器阵列和数据采集单元分为两种模式,一种采用电容传声器配合前置放大器使用, 通过线缆连接到多通道数据采集仪,搭配高性能的实时定位软件。该系统动态范围宽, 传声器阵列设计孔径大,传声器数目多,主瓣窄,频率范围宽,适合实验室类定点使用。 而趋于小型化便携式的数字传声器阵列采集单元,传声器阵列和数据采集单元一体化设计, 既可以通过网口也可以通过无线进行数据传输。数字传声器动态范围较窄, 传声器数目和阵列孔径有限,低频性能较差。 软件功能: ※支持多种算法:DAS,MVDR,DAMAS等高分辨率算法 ※二维频谱:FFT﹑ 1/1OCT﹑1/3 OCT,频率计权:A C Z ※ 实时声学成像 ※测量模式:最大值 追踪和频带追踪 ※ 限值触发,可根据频带内最大值或者总值分别进行触发 ※ 实时设置频率范围, 声压级限值以及动态范围 ※ 录音保存,以及后强大的后处理分析功能

AHAI 1010(固定式) 声源定位系统优点
  • 阵列可自由组合
  • 高分辨率算法
  • 最高支持80通道
  • 实时声学成像
声源定位系统校准装置
库存展示
库存展示 库存展示
技术参数
通道数 77 42 64
采样率 24k Hz 24k Hz 24k Hz
硬件接口 网口和USB 网口和USB 网口和USB
麦克风频率范围 10Hz - 20kHz 10Hz - 20kHz 10Hz - 20kHz
上限频率 10k Hz 10k Hz 10k Hz
下限频率 315 Hz 400 Hz 400 Hz
MSL(5kHz) -11.3561 dB -7.5544 dB -8.8375 dB
3 dB带宽(5kHz) ±1.1637° ±1.3071° ± 1.8815°
测量距离 (0.6 - ∞)m (0.5 - ∞)m (0.5 - ∞)m
电源 12V DC 12V DC 12V DC
直径 1.2 m 1 m 1 m
配置介绍
型号 性能
AHAI2050
传声器阵列
采样频率:16kHz-48kHz
通道数:8 - 256
AHAI 2021
阵列信号采集仪
最大输入电压:2V
频率范围:10 Hz~20 kHz(±0.1dB)
级线性范围:>90dB
采样频率:16kHz~48kHz
通道一致性:幅度< 0.1dB,相位< 0.1度
前置级供电:18V2mA恒流源,可以关
噪声测量范围(配-26dB的传声器):126dB~30dB(A)
供电电压DC:7V~13V;80通道以内时工作电流小于1A
提供80-256通道的可拓展配置,最少8个通道,通道数可被8整除
外形尺寸:小尺寸为80通道以内用,大尺寸为80以上通道使用。
小尺寸机箱外形不大于:(200*140*50)mm;大尺寸机箱外形不大于:(300*200*100) mm
AHAI7001
前置放大器
外型尺寸:Φ12.7 mm (1/2 inch) *36mm
频率范围:20 Hz~20kHz±0.1 dB
输入电阻:≥10 GΩ
输入电容: ≤0.5 pF
输出电阻:≤50 Ω
谐波失真:1 V/1 kHz (≤0.1 %)
本底噪声:≤4 μV
电源:ICP (2 mA ~10 mA)
输出接口:SMB插座
笔记本 cpu: i7-9750H
内存:16G
硬盘 :512G ssd
软件 FFT频谱,1/3OCT和1/1 OCT频谱分析
F、S 时间计权,A、C、Z频率计权
快速实时设置成像频率范围
声压级限值实时可调
可实时调整动态范围:0.01 dB – 20dB
支持高分辨率算法
测量模式:最大值追踪和频带追踪
录音实时保存,支持后处理导入分析
帧速率:30 FPS
