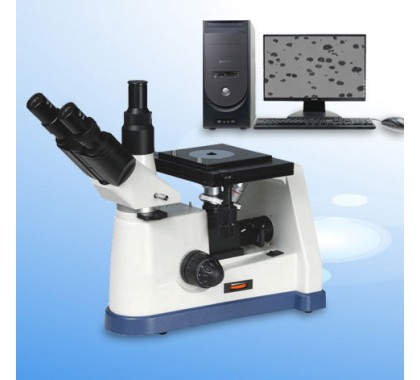

倒置金相显微镜 5XB-PC

光学系统

有限远光学校正系统

观察方法

目镜筒

三目镜筒/标准C口

光学方式

反射、偏光

目镜参数

倍率

10X（标）

16X（选）

视场范围（mm）

22

11

平场金相物镜参数

倍率

4X

10X

20X

40X

50X

(选)

80X

(选)

100X

(干 选)

数值孔径NA

0.10

0.25

0.4

0.6

0.75

0.80

0.85

工作距离（mm）

25

11

9

3.8

物镜转换

五孔转换器

载物工作台

1.双层移动平台

2.平台尺寸：243×173mm

3.移动范围：70×50mm

4. 中心载物台:Φ110mm

调焦机构

粗、微动同轴调焦，采用齿轮齿条传动机构，微动格值0.002mm

照明装置

落射柯勒照明，带孔径可变光栏和视场可变光栏　　　12V/30W.AC85V-230V 光源可调节

偏光装置

检偏镜可 360 度转动，起偏镜检偏镜均可移出光路

成像分析系统

标准成像配置参数：

1.适配镜：直径：59mm,放大倍率：0.5倍，内调焦距：0～3mm  调焦后可锁紧

2.摄像机：高速USB2.0接口，可达480Mb/s

  灵敏度：1V/lux-sec(550nm)

  像素点尺寸：2.2μm x2.2μm

  白平衡：自动/手动 一键白平衡，  帧率：40fps

  图象采集分辨率格式：支持8种格式

采集分辨率2592*1944

  软件功能：图像显示、图像拍摄、录像和图象处理功能

基本图像软件参数：

1.拍摄图片上加定倍标尺

2.图片可加文字功能

3.图像与标尺及文字合成并保存

外型尺寸

重量

1

显微镜主体：1台

6

YH-3001摄像机：1套

2

三目镜筒：1只

7

偏光装置：1套

3

10X目镜：1对

8

滤色片(蓝、绿、黄和磨砂玻璃)：1套

4

平场金相物镜：4X、10X、20X、40X：各1只

9

灯泡6V20W：1只

5

0.5倍适配镜：1只

10

随机文件：1套

1

16X目镜；10X测微镜、测微尺(格值：0.01mm)

4

数码适配镜、数码相机

2

金相物镜:50×、80×、100×(干)

5

专业研究级图像分析软件

3

500万或900万数码摄像机

6

计算机
