光学系统 |
||||||
|
观察方法 |
目镜筒 |
双目目镜筒 |
||||
|
光学方式 |
反射、偏光 |
|||||
|
目镜参数 |
倍率 |
10X（标） |
12.5X（选） |
10X测微目镜（选） |
||
|
22 |
15 |
11 |
||||
|
物镜参数 |
倍率 |
5X |
10X |
20X |
50X |
|
|
数值孔径NA |
0.12 |
0.25 |
0.40 |
0.70 |
||
|
工作距离（mm） |
9.70 |
9.30 |
7.23 |
2.50 |
||
|
物镜转换 |
五孔转换器 |
|||||
|
载物工作台 |
机械移动载物台，外形尺寸：242mm×200mm，移动范围30mm×30mm. 圆形可旋转载物台板尺寸：外径Ф130mm,通光口径小于Ф12mm. |
|||||
|
调焦机构 |
调焦粗、微动同轴调焦； 采用齿轮齿条传动机构，微动格值0.002 mm |
|||||
|
成像分析系统 |
标准成像配置参数： 1.适配镜：直径：59mm,放大倍率：0.5倍，内调焦距：0～3mm 调焦后可锁紧 2.摄像机：高速USB2.0接口，可达480Mb/s 灵敏度：1V/lux-sec(550nm) 像素点尺寸：2.2μm x2.2μm 白平衡：自动/手动 一键白平衡， 帧率：40fps 图象采集分辨率格式：支持8种格式 采集分辨率2592*1944 软件功能：图像显示、图像拍摄、录像和图象处理功能 基本图像软件参数： 1.拍摄图片上加定倍标尺 3.图像与标尺及文字合成并保存 |
|||||
|
照明装置 |
12V50W卤素灯，亮度可调； 内置视场光阑、孔径光阑与拉板式起偏器 |
|||||
|
重量 |
||||||

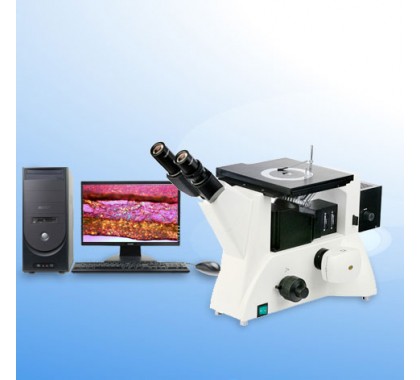

二、11XD-PC倒置金相显微镜成套性
|
1 |
显微镜主体：1台 |
6 |
YH-3001摄像机：1套 |
|
2 |
三目镜筒：1只 |
7 |
6V30W卤素灯：1只 |
|
3 |
10X目镜：1对 |
8 |
滤色片（黄、绿、淡蓝）：各1片 |
|
4 |
无限远长工作距离（明/暗场）物镜：5X、10X、20X、50X：各1只 |
9 |
随机软件件：1套 |
|
5 |
0.5倍适配镜：1只 |
||
三、11XD-PC倒置金相显微镜选购件
|
1 |
目镜：12.5X、10X测微目镜 |
4 |
数码适配镜、数码相机 |
|
2 |
金相物镜：40X、60X、 80X、100X(干) |
5 |
专业研究级图像分析软件 |
|
3 |
300万500万或900万数码摄像机 |
6 |
计算机 |
