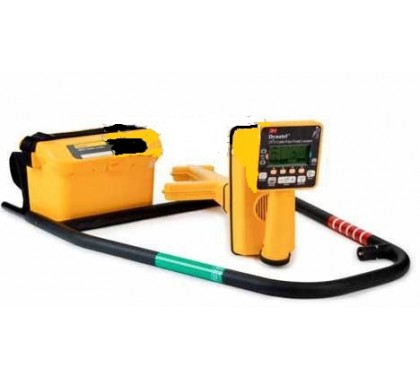

2573-ID 美国3M地下管道和电缆路由探测仪
2573-ID 美国3M地下管道和电缆路由探测仪产品简介3M Dynatel2500系列产品采用的有源和无源频率更多、功率更高，并拥有新型的踪迹查看模式。Dynatel 2500系统列定位器可以识别地下埋藏更深的管道和电缆。定位器内嵌LCD屏幕描绘并显示地下电缆和管道的位置，使系统更容易识别它们。
2573-ID地下管线探测仪产品共有6个频率可用于地下电缆和管道的定位：
577Hz、8kHz、33kHz、200kHz、1kHz和82kHz，比上个Dynatel版本多1kHz和82kHz两个频率。
2573系列定位器还集成一台RFID读写器，可以定位运行在任何一个频率（7个频率中）的无源RFID标识器。而且，定位器可以同时追踪和运作RFID模块。
RFID标识器有四种不同形式-近地表、光盘、球形和全范围-每个标识器都含一个256字节内存的无源RFID芯片，使用户可以在芯片编入其它数据。标识器检测距离从地下3英尺（近表面）到8英尺（全距离）不等。举个例子，球形标识器的读取距离为5英尺。4英寸宽、高密度的聚乙烯塑料球含一个线圈天线和一个飘浮在水和生物可降解性丙烯乙二醇混合液体里无源RFID芯片。由于RFID标签会飘浮，它自动调整自己到接收和发送RF信号的最佳位置。
2500系列一个新型的独特功能是提供“踪迹查看”模式，系统将信号传送到一个制图显示器，后者简化了管道或电缆的定位过程，这种新模式使得新产品的灵敏性提高了500％。
2550-ID和2573-ID定位器可检测所有标准的低频无源RFID标识器，对3MRFID电子标识器写入，读取和锁定编程信息。旧式定位器要求工人在电缆或其它物体埋入的地表上挥动一根棒，据3MTrackandTraceSolutions业务开发经理CoreyWillson称。新定位器可以读取地下更深处标识器发送的信号，接着每个标识器的位置显示在LCD显示器上，从而使它们更容易被发现。
Willson称新系列定位器“超级智能”，因为绘图模式为管道或电缆提供视频显示和坐标，像X光照射地下，而且更加精确。
公司提供两个主要接口上传信息。一个是让工人在直接定位器里存储信息，返回办公室后再将信息上传到PC。另一个结合追踪和RFID数据及定位器上的GPS接收器的位置数据，接着上传数据到一个后办公室后勤系统，如ESRI地理信息系统软件。
3M Dynatel2500系列管线/故障定位仪对于专业的勘探人员来说在管线定位和故障查找技 术上取得了很大进步，比市场上其它定位仪设计得更精准，更快速且集成化更高。 2500系列定位仪 应用先进的数据处理技术将简单界面和精准的定位功能结合在一起。 2500系列所有的定位仪都提供 6个有源频率和最大输出可达 12W的发射机。即使遇到复杂的现场应用环境，它也能为您提供解决 方案。
作为 3M Dynatel品牌的产品，2500系列可以精确的定位管道、电缆或有源探头，并给出埋 深数值（可选英尺、英寸或厘米 ）。这一系列轻便、紧凑、平衡的管线定位仪让您轻松准确地找到您的地下设施。3M Dynatel2550-和iD2573-还iD能定位所有的标准电子标识器，并对 iD型电子 标示器进行读写和锁定信息。所有 2500系列管线和故障定位仪都兼容 GPS/GIS现场绘图设备，实 时地画出电子标识和管线设施的地图。
其它人性化设计还包括可选择的接收机频率，音量控制按键等。
2573-ID 美国3M地下管道和电缆路由探测仪产品特性
追踪模式
6个有源频率（直连情况下）
4个感应频率（最大功率输出情况下）
4个频率同时发射（直连情况下）
输出阻抗自动匹配
带高电压检测的电阻测量
宽泛的操作温度范围
240V交流电保护
标准碱性电池
3M Dynatel2500系列定位仪提供了一项全新的功能追踪模式。该模式通过一组天线阵列进行 精确的峰值探测，可以绘制出管线位置的示意图，让现场探测者充满信心。
3MDynatel管线/故障定位仪订货信息
管接电US通US通用直直34.5耦AA接车背操
线地子接用12W12W连连英英合字字地载包作
定故标收接发射发射电电寸寸圈架架棒电手
位障识机收机机缆缆耦耦电电源册
机小大合合缆缆线
夹夹圈圈
2573-C12
2573-U12
2573-ID/C12
2573-ID/U12
产品规格说明
2573-ID 美国3M地下管道和电缆路由探测仪发射机规格
管线定位模式
频率：2550/2573 577Hz，1kHz，8kHz，33kHz，82kHz，200kHz，4频同发 输出功率（最大） 12W，使用外部电源，33kHz降至 10W，以上频率为 1W 感应频率
2550/25738kHz，33kHz，82kHz，200kHz
外皮接地故障定位模式（仅适用于 2573）
故障定位频率10/20Hz---接地故障
故障定位模式下追踪频率577，33kHz
识别模式（仅适用于 2573）
2550/2573577， 200kHz
欧姆表模式
范围010兆欧
音调变化长鸣，脉冲，无声
直连输出
输出电压（最大）70Vrms
输出电流（最大）0.75Arms
输出保护240Vrms
物理特性
重量（含电池）2.公4斤
电源
电池数量和型号6节 2号碱性电池
使用时间40小时（正常输出）
10小时（高输出）
外部直流电源918VDC
2573-ID 美国3M地下管道和电缆路由探测仪接收机规格
管线定位模式
定位模式选择方向峰值，罗盘反峰值，特殊峰值，追踪模式
有源频率
2550/2573577Hz，1kHz，8kHz，33kHz，82kHz，200kHz，4频同发
无源频率31.kHz5（CATV），15kHz30kHz（LF）
电力频率50/60,50L/60L,50H/60H,100/120(CPS)
辅助频率512，560，640
用户自定义频率0999Hz
深度探测+/2％+/--5cm(0-1米.)5，+/-6％+/-(15cm.5米-)3，+/-10％+/(3-5cm-4米.)5
深度范围0914cm
电子标示器探深精度+/15％+/--5cm
拾音模式同频
外皮接地故障定位模式（仅适用于 2573）8kHz，33kHz，82kHz，200kHz
物理特性
重量（含电池）1.82公.斤3
电源
电池数量和型号8节 5号碱性电池
使用时间30小时
2573-ID 美国3M地下管道和电缆路由探测仪应用环境
防护等级IP54
操作温度-2050
存储温度-2070
安全标准FCC-CFR47(Part15)
