光学系统

UCIS无限远色差独立校正光学系统

独特U型光路设计，光程更长，光路更加清晰

观察筒

铰链式双目观察筒，30°倾斜，瞳孔调节范围52-75mm，视度可调

可选配铰链式三目观察筒

目镜

WF10X/20mm平场目镜，WF10X/18mm分划目镜，高眼点

转换器

内定位5孔

载物台

机械移动载物台 180155mm，XY向移动调节手轮，移动范围8050mm，配水滴载物片（&pHi;110）

照明

6V30W卤素灯，预调中，亮度可调

可选配12V50W卤素灯照明

调焦机构

粗微动同轴调节手轮，粗调转矩可以调节，最小格值：0.001mm

物镜

无穷远长工作距离平场消色差物镜

10X/NA0.25、20X/NA0.40、50X/NA0.70、80X/NA0.80

滤色片

蓝色滤色片（Φ32）、绿色滤色片（Φ32）、黄色滤色片（Φ32）

偏光附件

起偏器组、检偏器组

选配件

摄像接口（0.25X、0.5X、1X），数码相机接口，金相测微尺

订货号

技术参数

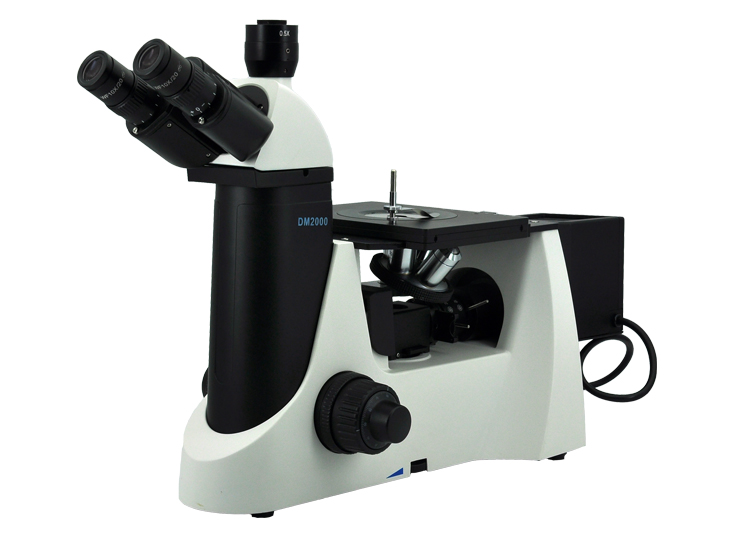

DM2000X

DM2000

DM2000X机架，一体化结构，结构稳定可靠

●

UCIS无穷远色差独立校正光学系统

宽电压，110∽240V,50/60Hz

MS3

双筒目镜组，瞳孔距调节52-75mm，视度可调

○

MT3

三筒目镜组，瞳孔距调节52-75mm，视度可调

●

E1020PB

WF10X/20平场目镜，高眼点

●●

E1018RA

WF10X/18分划目镜，高眼点，屈光度可调

●

MS2

双筒目镜组，瞳孔距调节52-75mm，视度可调（Φ22mm视场）

○

MT2

三筒目镜组，瞳孔距调节52-75mm，视度可调（Φ22mm视场）

○

E1020PA

WF10X/20平场目镜，高眼点

○○

E1022PC

WF10X/22平场目镜，高眼点

○○

E1020RA

WF10X/20分划目镜，高眼点，屈光度可调

○

WM-P5A

无穷远平场消色差物镜 5X

○

WM-L10A

无穷远长工作距离平场消色差物镜 10X

●

WM-L20A

无穷远长工作距离平场消色差物镜 20X(S)

●

WM-P50A

无穷远长工作距离平场消色差物镜 50X(S)

●

WM-P80B

无穷远长工作距离平场消色差物镜 80X(S)

●

WM-P100A

无穷远平场消色差物镜 100X(S)/(油)

○

ZT5B

机械移动载物台180mm×155mm，移动范围80mmX50mm

●

ZT5B-1000

水滴载物片（φ110）

●

ZT5-2000

压片组

●

ZQ580A

5孔定位转换器

●

DX10A

100W卤素灯灯箱

●

JX11

金相落射照明器

●

SGJ1-3000

6V30W卤素灯灯箱

○

JX10

金相落射照明器

○

PQ9

起偏器组

●

PY9

检偏器组

●

LA9

蓝色滤色片组（φ32）

●

LH9

黄色滤色片组（φ32）

●

LU9

绿色滤色片组（φ32）

●

LB9

白色滤色片组（φ32）

○

SX2

0.5X摄像接筒（C接口)

○

SX3

1X   摄像接筒（C接口）

○

SX4

0.25X摄像接筒（C接口、适应于1/3′CCD)

○

SDF1

数码单反照相机接口(与1X摄像接筒连接）

○

SX10

2.5X数码单反照相机接口（135全幅面相机）

○

OMMM

光学金相测微尺（1/100mm）

○

BZ-0022E

12V50W Osram卤素灯泡

●

BZ-0023A

250V/5A Φ5X20 保险丝管

●●●

DQ5C

12V50W卤素灯电源组

●

BZ-0022B

6V30W 国产卤素灯泡

○○○

BZ-0022C

6V30W Osram卤素灯泡

○

DQ5B

6V30W卤素灯电源组

○

BZ-0023

250V/3.15A Φ5X20 保险丝管

○○○

BZ1-0014

防尘罩

●

BZ5-0036A

DM2000X说明书

●

BZ3-0018

φ1.5mm内六角扳手

●

BZ2-0018

φ2mm内六角扳手

●

BZ1-0018A

φ3mm内六角扳手

●

SGJ1-5000

灯箱连接线

●

BZ2-0021

3C认证电源线

●

BZ1-0016

附件盒

●

BZ5-0011

内销纸箱

●

BZ5-0011A

外销纸箱

○

BZ5-0012

泡沫上盖

●

BZ5-0013

泡沫底座

●

符号“●”为标准配置部件   “○”为选配部件。
