量程 |
解析度 |
精度 |
199.9 uW/cm2 |
0.1 uW/cm2 |
±(2%FS+2dgt) FS:满量程 |
1.999 mW/cm2 |
0.001 mW/cm2 |
|
19.99 mW/cm2 |
0.01 mW/cm2 |
|
测试环境:电磁场强度小于3V/M,频率小于30MHz |

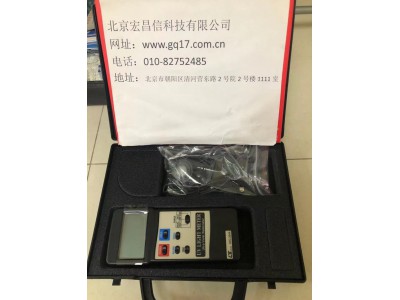

3.UVC254|紫外线强度计|UVC-254|台湾路昌LUTRON|紫外线辐照计
面板描述
4. UVC-254A 紫外辐照计测量步骤
1) 按“Power”键打开电源
2) 按“Range”键,选择量程
*如果显示“----”,表示超出量程,选择相近高量程
3) 调零步骤
把量程设为“199.9u W/cm2”
*将探头的正面反扣到桌子或其它平面上,使其背面向上。
*按归零按键,使显示值为零
4)把UV探头直接放在光源下,LCD上所示就是UV值了
5) 数据保持
*在测量过程中,按一下“Hold”键,读值将被锁定,同时LCD显示“D.H”符号
*再按一下“Hold”按键,取消数据保持功能
6)数据记录(/***小读值)
*数据记录功能显示/***小读值。按一下“Record”键,开始数据记录。LCD显示“REC”符号
*当“REC”符号显示的时候
a) 按一下“Recall”键,“Max”符号和读值将显示在LCD上
b) 再按一下“Recall”键,“Min”符号和***小读值将显示在LCD上
c) 再按一下“Recall”键,回到数据记录功能,相关符号消失
5.测量注意事项
*由于UV探头的结构限制,探头的输出值在一年后可能会有大约1%的偏差,这是正常的。即探头的标准计量周期为一年。
*由于探头(滤波器)对湿度变化很灵敏,所以保存的环境很重要。长时间不用本表时,请务必把探头保存于低湿度环境。比如把探头保存于干燥的塑料袋里。保存方法得当的话,探头的寿命会延长很多
*依据余弦定律,在30度入射光下,UV探头的输入信号很好符合余弦定律(符合度〉95%)。在45度角的情况下,则符合度〉90%。所以,有效的入射角为45度,当然,是限制在30度以内。校准的时候,光线入射角应为0度(垂直)
*UV探头的保存
UV探头的结构非常精密,当不使用的时候,一定要把它保存在干燥的环境下。比如,把探头跟干燥剂一起放入塑料袋,然后密封。
只有使用探头的时候才把它拿出来。用以上所说的办法可以延长探头的使用寿命。否则,探头的增益会减小,并且校正周期缩短。另外,还应定期更换干燥剂。
6. 其他特性
为了延长电池的使用寿命,本表有自动关机功能,无操作约10分钟,本机将自动关机
要禁用自动关机,在测量中按“Record”,选择记忆记录功能
7. RS232电脑界面
本表通过3.5mm的RS232端口输出,连接器输出的16位数据流可用于用户的特殊用途
8. 内部调零
在4-3章里的调零是正常的调零步骤,然而“Zero”键的调整范围仅仅为20个单位,如果内部零的读数偏差超出20个单位的话,“Zero”键就不再起作用了,将显示:
这时候就要作内部调零了,步骤如下:
1) 关掉电源
2) 按下“Zero”键不放,打开电源,直到LCD显示如下图所示,再松开“Zero”键
上面一行显示:显示内部零的读数
下面一行显示:始终显示“0000”
3)调VR9,使读值显示回零
9. 更换电池
1)当LCD上显示“LBT”时,提示电池输出电压低于6.5V-7.5V,必须更换电池,但是显示低电后还可以继续使用几个小时
2)打开电池盖,取下旧电池
3)装上一个9V电池(高能电池),盖上电池盖。
