TRU树木检测系统是为了检测树木内部结构受损程度而设计的。它利用地面探测技术与核磁共振技术对树木进行非侵入式扫描，并可以清晰成像。本系统有两种独立的测量方法，分别用于测量树干及树根的健康状况和结构的完整性。树木雷达检测系统的检测工作主要由两个独立步骤组成。一个是野外数据的采集，一个是非现场数据分析软件模块对数据进行分析。

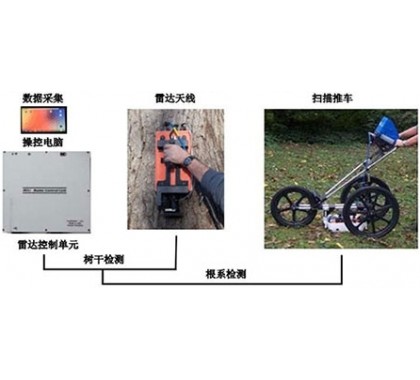

TRU树木检测系统组成部分

• 野外数据管理器：可将雷达天线发射出来的雷达波形数字化并将所测数据存储起来，以供分析与研究。可以在大屏幕上实时显示数据，并能在明亮日光下阅读数据。

• 雷达天线：雷达天线的主机放在一个方形的保护盒子当中，重约1.8公斤。雷达天线贴着树的外围移动，每移动5mm就会产生脉冲信号对树木进行测量。

• 扫描推车：雷达天线和数据采集器连接上后一起装在特制的扫描手推车上可以非常轻松的对地下的树根进行测量。

TRU树木检测系统特点

• 建立一次新的测量设置只需要5分钟，对树干围绕进行一个完整的360度扫描（在同一高度）只需要1分钟；

• 检测是非损伤式的，不会对检测对象产生损害，也不会对环境带来任何污染；

• 配备的可充电的电池可以持续使用6个小时以上；

• 树干无需事前处理，通常在树干的多个高度位置进行360°扫描，以准确绘制出树干内部不同高度的空洞和腐朽情况；

• 地下树根扫描需要30~60分钟，以准确绘制根密度、位置和深度的结果图；

• 整个TRU系统可以放在两个便携箱中进行运送，或放在一个背包和一个小便携箱中携带运输。

TRU树木检测系统树木检测功能

• 快速且非破坏性的检查；

 • 可以对树木进行多个高度360°扫描，通常相隔距离为6英尺、5英尺、4英尺、3英尺和2英尺；

 • 最大扫描树干直径可达4.2米；

 • 最少配置的快速启动，通常在20分钟内就能完成整个多层扫描；

 • 通过扫描可以预测到树木内部每个高度的横截面图象；

 • 可以显示出树木内部完整的情况，相当于一台虚拟钻孔机；

 • 有效检测出树木内空洞及腐朽部分；

 • 单一一点扫描模式：当树干底部受到重压而成不规则形状时，只需在底部的随意一点上扫描即可生成专业的分析报告。

TRU树木检测系统根系检测功能

 • 对地表下的根结构进行快速而非破坏的检查；

 • 可以分辨出地表下的电缆、输送管等；

 • 使用900Mhz通用天线的扫描深度达到1米，深度分辨率为1.9mm，精确至直径为1厘米的根组织；

 • 使用400Mhz的根系检查专用天线扫描深度达到4米，精确至直径为2.5厘米的根组织,且可以穿透地基、公路等坚固表面；

 • 最少配置的快速启动，通常在30至60分钟内完成整个多层扫描；

 • 可平行于树进行直线扫描，也可以围绕树进行同心圆扫描；

 • 每一次扫描都有相对应的地下根部位置和深度的2D图像；

 • 可以得出配有显示地下根系分布和密度的自上而下的3D图像；

 • 可以透过沥青和混凝土检测出地下根部状况并绘制图像；

 • 生成专业的分析报告。
