技术参数
产品型号

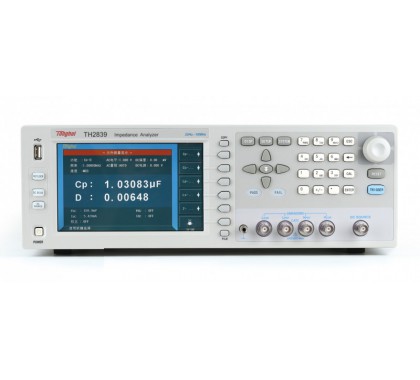

TH2839
TH2839A
显示
7英寸 TFT LCD显示器800×RGB×600
AC 测量参数
Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、Vac、Iac、
DC 测量参数
Rdc、Vdc、Idc
测试频率
范围
20Hz-10MHz
20Hz — 5MHz
分辨率
1mHz
测试 电平
AC 电压
20Hz — 2MHz：5mV — 2Vrms
2MHz — 10MHz：5mV — 1Vrms
20Hz — 2MHz：5mV — 2Vrms
2MHz — 5MHz：5mV — 1Vrms
分辨率
100uV
AC 电流
20Hz — 2MHz： 50uA—20mArms
2MHz — 10MHz：50uA—10mArms
20Hz — 2MHz：50uA — 20mArms
2MHz — 5MHz：50uA — 10mArms
分辨率
1uA
DC 电压
100mV — 2V
分辨率
100uV
DC 偏置
电压
0V — ± 40V
电压分辨率
100uV
电流
0mA — ± 100mA
电流分辨率
1uA
DC 电压源
电压范围
-10V — 10V
电流范围
-45mA — +45mA
输出阻抗
100Ω
测试端配置
四端对
输出阻抗
100Ω
典型测量时间（速度）
Fast: 7.7ms/次 Medium: 120ms/次 Slow: 230ms/次
产品型号
TH2839
TH2839A
准确度
1kHz： 0.05%
1MHz： 0.05%
2MHz： 0.1%
5MHz： 0.5%
10MHz：1.0%
1kHz： 0.05%
1MHz： 0.05%
2MHz： 0.1%
5MHz： 0.5%
电缆长度
0，1，2 米。
多功能参数列表扫描
201点，扫描参数: 测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流
图形 扫描
参数
频率、ACV、ACV/I、DCV/I、DC 电压源
类型
对数、线性
点数
51、101、201、401、801 点可选
等效电路分析
选购上位机软件
接口
USB HOST、USB DEVICE、LAN、HANDLER、RS232C，SCANNER、温度 输入传感器
选件：GPIB
开机预热时间
60分钟
输入电压
100-120VAC/198-242VAC 可选择，47—63Hz
功耗
80VA
尺寸（WxHxD）mm3
400 x 132 x 425
重量
约15kg
