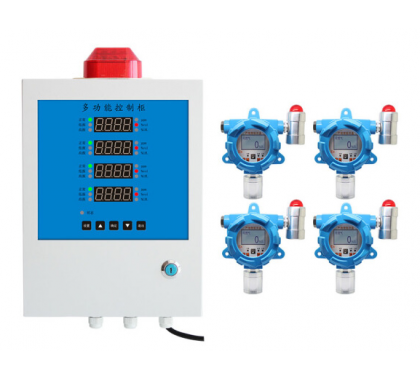

主机 |
|
检测原理 |
系统通过给外接探测器提供24V标准直流电压,采集标准4-20mA探测器输入信号,分析处理以完成数码显示与报警操作 |
适用对象 |
本系统支持各标准探测器的输入信号。如气体探测器:一氧化碳、硫化氢、氢气、二氧化硫、氨气、氧气、氯气和可燃气体等气体探测器。表格一为上述气体技术参数的设置表(仅供参考,用户可根据具体情况设置参数) |
工作电压 |
交流220V,50Hz |
使用环境 |
温度:-10℃~50℃;相对湿度:<95% |
系统功率 |
本系统在8路满载的情况下,功耗上限为50W |
继电器控制端口 |
1~8路无源继电器输出,默认与输入信号一一对应,对应的通道、输出方式可设 |
信号输入 |
1~8路4~20mA标准电流环输入,支持2线制和3线制 |
外形尺寸 |
38.5cm(长)×24cm(宽)×8.5cm(厚) |
探测器 |
|
供电电压 |
DV 12V~28V,500mA,电源波纹小于20mV |
输出误差 |
<1%(4~20mA部分) |
继电器容量 |
DC48V 1A,AC250V 1A |
环境范围 |
(-40~70)℃(可燃)(-20~55)℃(可按需调整)(10~95)%RH无结露 |
大气压强 |
90~110KPa |
外形尺寸 |
150mm×190mm×95mm |
壳体材料 |
压铸铝,防爆防腐蚀 |
产品重量 |
≈1.5kg(仪器净重) |
防爆标志 |
Ex d II C T6 Gb |
防爆型式 |
隔爆式 |
声响强度 |
75~90dB |
工作电压 |
24V |
声响形式 |
滴滴声 |
报警电流 |
≤60mA |
使用温度 |
-20~+50℃ |
频闪频率 |
约60次/min |
相对湿度 |
<95%,不结露 |
气体测量范围 |
|||||
检测气体 |
常规范围 |
可选范围 |
分辨率 |
低报警 |
高报警 |
氧气 |
0~30%VOL |
0~30%VOL |
0.1%VOL |
19.5 |
23.5 |
甲烷 |
0~4%CH4 |
0~4%CH4 |
0.1%CH4 |
1.00 |
2.50 |
一氧化碳 |
0~1000PPM |
0~2000/5000PPM |
1PPM |
50 |
200 |
硫化氢 |
0~100PPM |
0~50/200/1000PPM |
1/0.1PPM |
10 |
20 |
可燃气 |
0~100%LEL |
0~100%LEL |
1%LEL |
20 |
50 |
氨气 |
0~100PPM |
0~50/500/1000PPM |
1/0.1PPM |
20 |
50 |
氢气 |
0~1000PPM |
0~40000PPM |
1/0.1PPM |
200 |
500 |
氯气 |
0~20PPM |
0~100/500PPM |
1/0.1PPM |
5 |
10 |
氯化氢 |
0~20PPM |
0~20/150PPM |
1/0.1PPM |
5 |
10 |
二氧化硫 |
0~20PPM |
0~50/100PPM |
1/0.1PPM |
5 |
10 |
一氧化氮 |
0~250PPM |
0~500/1000PPM |
1/0.1PPM |
50 |
125 |
二氧化氮 |
0~20PPM |
0~50PPM |
1/0.1PPM |
5 |
10 |
二氧化碳 |
0~5000PPM |
0~5%/10%VOL(红外) |
1PPM/0.1%VOL |
1000 |
2000 |
0~20PPM |
0~20PPM |
1PPM |
5 |
10 |
|
氰化氢 |
0~20PPM |
0~20PPM |
1PPM |
10 |
20 |
环氧乙炔 |
0~100PPM |
0~100PPM |
1PPM |
20 |
50 |
环氧乙烷 |
0~100PPM |
0~100PPM |
1PPM |
20 |
50 |
臭氧 |
0~100PPM |
0~20/100PPM |
0.1PPM |
2 |
5 |
0~40PPM |
0~50/100PPM |
1/0.1PPM |
8 |
20 |
|
0~1000PPM |
0~1000PPM |
1PPM |
200 |
500 |
|
0~1000PPM |
0~1000PPM |
1PPM |
200 |
500 |
|
二甲苯 |
0~1000PPM |
0~1000PPM |
1PPM |
200 |
500 |
0~1000PPM |
0~1000PPM |
1PPM |
200 |
500 |
|
氯乙烯 |
0~250PPM |
0~250PPM |
1PPM |
50 |
125 |
甲醇 |
0~30PPM |
0~30PPM |
1PPM |
6 |
15 |
异丁烯 |
0~90PPM |
0~90PPM |
1PPM |
18 |
45 |
乙醇 |
0~80PPM |
0~80PPM |
1PPM |
16 |
40 |
