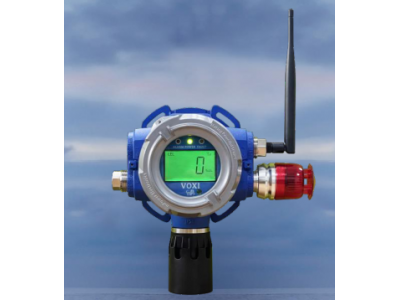

GT-MP820点型可燃气体探测器
VOXI GT-MP820 是一款采用模块化设计的隔爆型固定式点型可燃气体探测器,采用智能化传感器检测技术,可以 在恶劣环境中实时检测爆炸下限以内的可燃气体浓度,快速、高效的保护工作人员及安装现场的安全。其智能化处 理平台和 Smart 传感器技术,实现了传感器互换、离线标定和零点自校准功能。具有 4~20mA 模拟和 RS485 数字 信号输出,可选配无线信号等多种数据传输方式,支持 Hart 协议;三组可编程开关量输出模块,支持输出信号微调 等功能,方便系统组网及维护,可根据用户需求定制产品。
通用变送器平台
- 1.标准三线 4~20mA、RS485,Modbus、可无线等输出信号方式
- 2.三组可编程开关量
- 3.具有超量程、反极性保护功能
- 4.抗干扰电路设计,防止各种电磁干扰
- 5.铝合金或不锈钢外壳
- 6.墙面或者管道安装,轻松灵活
mPower 传感器技术
- 1.选用高性能气敏元件,具有更强的抗中毒 和抗干扰能力
- 2.Smart 智能传感器模块,支持模块互换,传感器离线标定
- 3.传感器即插即用,维护方便
- 4.传感器自诊断技术、确保传感器最大限度 的有效运行,降低使用成本
- 5.两点标定, 客户可自行设定标定气体浓度
安全保障
- 1.背光液晶显示,远距离清晰可视
- 2.非侵入式红外遥控操作
- 3.一体化声光报警指示,及时感知环境危险
- 4.可选标准 Hart 协议,方便远程诊断与设置
- 5.IP67 防护等级
- 6.Sil3 安全等级认证
- 7. 故障代码
标准配置
- ● 检测仪主机
- ● 快速操作指南
- ● 防雨罩/标定罩
- ● 压紧螺母
- ●安装附件
- ●堵头
- ●合格证
选配附件
- ●声光报警器
- ●红外遥控器
- ●HART 模块
- ●无线模块
应用领域
- ●石油,石化精炼
- ●石油,石化精炼
- ●冶金,焦化厂
- ●造纸,废水处理
- ●食品/饮料
- ●天然气配送
- ●油库,油料存储
- ●油气储运
- ●制造,加工业
- ●市政工程
GT-MP820 系统图
GT-MP820点型可燃气体探测器
连接方式一
连接方式二
连接方式三
GT-MP820尺寸及安装图
GT-MP820尺寸图(单位mm)
GT-MP820接线图
GT-MP820 安装图
GT-MP820点型可燃气体探测器规格及仪器指标
传感器配置 | 催化燃烧传感器模块 |
采样方式 | 扩散式 |
防护等级 | IP67 |
工作电源 | 10-30VDC |
工作温度及湿度 | -40℃~+70℃; 10~100%RH (无凝露) |
环境压力 | 86kPa ~106kPa |
功耗 | 170mA@24VDC |
输出信号 | 4-20mA 和 RS485(标准) 3 组继电器(标准) 无线(可选) |
响应时间(T90) | <15 秒 |
电气接口 | (3/4” NPT) *4+M28*1 |
安全认证 | IECEx: Ex db IIC T6 Gb Ex tb IIIC T80C Db 中国防爆认证: Ex d IIC T6 |
其它认证 | SIL3 , HART |
计量认证 | CPA |
外形尺寸 | 180mm×213mm×127mm (W×H×D) |
重量 | 1.5kg/3.5kg |
壳体材料 | 铝合金/不锈钢 |
无线传输距离 | 大于 2000 米 |
质保 | 整机质保 1 年 |
