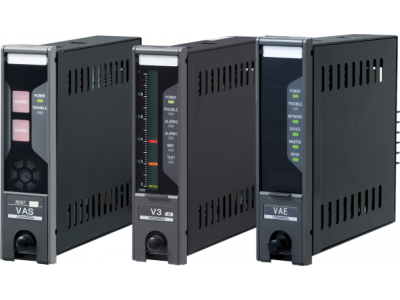

V3系列报警组件·指示计组件·通信组件

V3系列报警组件·指示计组件·通信组件:概 述

• ◈报警组件在接收到 V3 系列的指示计组件的信号（无接点输出）后，将会做报警显示（发出蜂鸣及报警亮灯）， 报警组件具有向外部输出控制接点的功能。
• ◈指示计组件在向气体检测部供电的同时，对来自检测部的信号进行处理。气体浓度在液晶显示屏上用条形图水平刻度面板上显示。 达到设定的气体浓度时，将会自动发出警报，同时，指示计组件也具有向报警组件、外部输出（接点输出或者模拟输出）发送信号的功能。
• ◈通信组件通过数字网络系统集中监控气体检测报警器所检测到的气体浓度以及是否处于报警状态。

V3系列报警组件·指示计组件·通信组件:概 述

• ◈3 色 LED 显示，报警状态更加通俗易懂。
• ◈维护时可以中断外部输出的调试模式。可以单独进行维修。
• ◈可以和原有我公司的报警盘进行置换。 比如 : 当
  原有产品产生故障时可以方便地进行置换。
• ◈电路板带有外壳，操作起来变得安全。
• ◈按钮部份配有盖板，避免发生误操作。

V3系列报警组件·指示计组件·通信组件

机箱

■仪表板切割仪表用（单体机箱）

V3 系列指示计组件与报警部组件的各个单体分 别与机箱进行了一体化处理这样可以将其装入 已经设置的测量仪表盘中。

---

■自立式

可将内置单机式机箱的指示计组件、报警组件 安装在仪表板上的小型化的自立式系统。

---

■ 壁挂式

将 V 系列与 V2 系列的指示计组件与报警组件装 至壁挂式机箱的系统。

---

V3系列报警组件·指示计组件·通信组件:外形尺寸图

V3系列报警组件·指示计组件·通信组件

指示计组件形式	检测部
	型号	检测方式	检测原理	主要对象气体
可燃性气体(高感度)用 V3 type Hi*VH	KD-2A.KD-3A.KD-10.KD- 14A	扩散式 .喷射吸引式	热线型半导体式	可燃性气体（LPG甲烷等）
	PD-14A・PE-2CC・PE-2DC	泵吸式
可燃性气体(高感度)用 V3 type HV*V2H	KD-5A.KD-5B	扩散式 .喷射吸引式	热线型半导体式	可燃性气体（LPG甲烷等）
	PD-5F.PD-5N.PS-4HP	泵吸式
可燃性气体(防止爆炸)用 V3 type Ci*VC	KD-2A.KD-3A.KD-14B	扩散式 .喷射吸引式	接触燃烧式	可燃性气体（LPG甲烷等）
	PD-14B.PE-2CC.PE-2DC	泵吸式
可燃性气体(防止爆炸)用 V3 type CV*V2C	KD-5A.KD-5B	扩散式 .喷射吸引式	接触燃烧式	可燃性气体（LPG甲烷等）
	PD-5F.PD-5N	泵吸式
毒性气体用 V3 type D*VD V2D	KCM-3A.KD-5D.KS-2D	扩散式	定电位电解式	各种毒性 半导体材料气体
	PS-2DE	喷射吸引式
	PS-2DP/E・ PS-2CD・ PS-2CKⅢ PS-2DKP ・ PS-2DPS ・ PS-4DP	泵吸式
氧气用 V3 type O*VO V2O	KS-2O.KD-5O	扩散式	隔膜们伐尼电池式	氧气
	PS-2OE	喷射吸引式
	PS-4OP.PS-2OP/E	泵吸式
NH3用 V3 type ZN*VZN	KD-2AS	扩散式 .喷射吸引式	NH3用半导体式	NH3
	PE-2CZ	泵吸式
惰性气体/高浓度气体用 V3 type Ti*VT	KD-2A・KD-3A	扩散式 .喷射吸引式	气体热传导式	H2、 氨气 氫气 CO2、 CH4
	PE-2CC・PE-2DC	泵吸式
V3 type TV*V2T	KD-5A・ KD-5B	扩散式 .喷射吸引式	气体热传导式	H2、 氨气 氫气 CO2、 CH4
	PD-5F・PD-5N	泵吸式
模拟输出用 V3 type M*V2M	KD-12系列.KS-7系列.KD-12S系列	扩散式	DC4~20mA输入用	DC4~20mA输入用
	PS-2I PS-7系列 ・ IRC系列 PD- 12系列	泵吸式
JIA认证品 V3 HG	KD-5B	扩散式	热线型半导体式	城市燃气 (13A .12A)
油 .有机溶剂用 VG	OR-2A	扩散式	有机体溶胶式	油、有机溶剂

▙注意：原有指示计

V3 系列 规格:指示计组件
