AHAI 1012

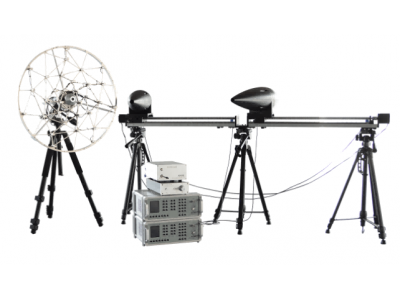

声源定位系统校准装置
声源识别定位系统，俗称的声学照相机，是基于传声器阵列测量技术， 以图像方式显示声场及声源在空间的分布，主要应用于噪声源的识别与定位。 横向空间分辨力：声源定位系统在与声阵列轴向垂直方向的空间分辨力， 通常用可分辨的两声中心之间的最小距离来表示。 主旁瓣抑制比： 声源定位系统在对单声源识别定位的成像区域内，主瓣与最大旁瓣的声压级之差。 定位误差：声源定位系统定位出的声源位置与理论位置的偏差。
AHAI 1012 声源定位系统校准装置优点
- ■ 符合JJF1496
- ■ 自动调节距离和信号幅度
主要性能指标
| 声频信号发生器 | |
| 频率范围 | 10Hz – 20kHz |
| 频率误差 | 不超过±0.25% |
| 总失真 | 小于0.03% |
| 输出稳定度 | ± 0.02 dB/h |
| 信号输出路数 | 2 |
| 标准声源 | |
| 额定阻抗 | 6Ω |
| 额定输入功率 | 15W |
| 最大长时输入电压 | 12Vrms |
| 基准声压级下失真 | 84dB，< 3% |
| 稳定性 | 优于 ±0.2dB |
| 声压级 | 大于70dB(1m处) |
| 功率放大器 | |
| 最大输出功率 | 25W/4Ω×2 |
| 频率响应 | 10Hz～20kHz±0.2dB |
| 剩余噪音电压 | < 0.5mV（有效值） |
| 动态范围 | >90dB |
| 总谐波失真 | < 0.5% |
| 计量特性 | |
| 横向空间分辨力 | 声源定位系统在与声阵列轴向垂直方向的空间分辨力， 通常用可分辨的两声中心之间的最小距离来表示。 |
| 主旁瓣抑制比 | 声源定位系统在对单声源识别定位的成像区域内，主瓣与最大旁瓣的声压级之差。 |
| 定位误差 | 声源定位系统定位出的声源位置与理论位置的偏差。 |
配置介绍
| 产品名称 | 数量 | 备注 |
| AHAI2034测试声源 | 2个 | 含测试报告、功放线 |
| AHAI 2043型功率放大器 | 1台 | 含检验证书、说明书、220V电源线1根1m BNC-BNC线 2根 |
| AHAI 4002型信号发生器 | 2台 | 含测试报告、说明书、12V电源线、1.5m 串口线 |
| AHAI 2023多通道分析仪（2 通道） | 1套 | 含5m 串口线、电源线 |
| 精密直线型步进导轨 | 2套 | 含线缆 |
| 导轨控制模块 | 1套 | 含12V电源线、5m USB延长线 |
| AHAI 8814三脚架 | 5个 | 3个作为声源支架，2个2001支架 |
| 传声器夹具 | 2个 | |
| AWA8736 U转串密码锁 | 4根 | |
| 声源定位控制软件 | 1套 | 软件（安装于电脑中） |
| USB HUB | 1个 | |
| 声源拉杆箱 | 1个 | |
| 声校准器 | 1只 |
