三维空间接线例行程序测空间任意两点间跨距功能的说明(如上图3、4所示)
三维空间接线程序计算描述三维空间(连接矢量)中两点之间的距离和角度关系. 通过两点测量,即可获得并显示三维空间中两不可见点(或目标)间的直线距(SD)、水平距(HD),垂直距(VD),倾斜角(INC)或坡度值.方位角(AZ).
该简单测量程序提示你对目标进行两次测量: "Shot 1” 和 “Shot 2”. 图柏斯TruPulse 利用结果计算两点间的五个参数值: HD, VD, SD, INC,AZ.
•HD: 水平距: 不可见线的水平部分.
•VD: 垂直距: 点#1 和点 #2之间的高度变化.
•SD: 斜距: 不可见线的长度.
•INC: 倾斜角: 点#1 和点 #2之间的倾斜角度
•AZ: 方位角: 点#1 和点 #2之间的水平角度

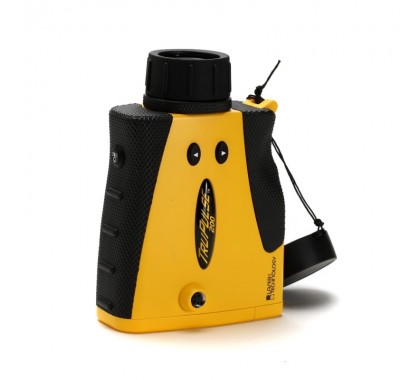

规格说明
尺寸： 12厘米 x 5厘米x 9厘米
重量： 285克
数据通信： 串行通过有线RS232（标准）或无线蓝牙Bluetooth®2.0版二类(Class2)
电源：额定3.0伏直流电；
电池类型： （1）CRV3或（2）AA
电池使用时间： AA： 约43,000次测量（蓝牙功能启用时，37,000次测量）
视力安全： FDA一级(Class1)（CFR 21）
环境: 防撞、防水和防尘 (NEMA 3, IP 54)
温度： -4° F到+140° F (-20° C到+60° C)
光学： 7倍放大率（视野: 100米@915米处）
显示器： 观测器内液晶LCD显示器
单位： 英尺、码、米和度
脚架： 标准相机脚架安装孔 1⁄4" ~20母螺纹
测量范围：
距离： 0～1,000米（一般目标）, 0～２,000米（反射性目标）
倾角： ±90 度
方位角: 0至359.9度
精确度：
距离： ±30厘米（一般目标） ±30厘米～1米 （微小和灰暗目标）
倾角： ±0.25 度
方位角: ±1 度
测量模式: 水平距离、垂直距离、斜距和倾斜角(或百分比斜率)
灵活的三点高差测量程序（可自动排列高低角）
空间任意两点间测跨距程序
目标模式： 标准、最近距、最远距、连续和过滤（要求使用反射器和树叶过滤器）模式。
该产品现已在环保、电力、林业、电信、水利、矿业、地质、石油、测绘、科研院所、高校、安监局等行业及领域获得良好的口碑及很好的使用效果。
产品规格选型：
|
图柏斯TruPulse® 系列性能参数及功能配置 |
||||||||
|
功能 |
200L |
200X |
200(B) |
360(B) |
360R |
|||
|
测距测高 (HD,VD,SD,HT) |
量程: 1 -1750 m 精度: +/- 1m |
量程: 0 -1900 m (一般目标) 0 -2500m (高反射目标) 精度: +/- 4cm(一般目标) +/- 30cm(微小灰暗目标) |
量程: 0 -1000 m (一般目标) 0 -2000m (高反射目标) 精度: +/- 750px |
|||||
|
垂直角 |
量程: +/- 90 deg 精度: +/- 0.5deg |
量程: +/- 90 deg 精度: +/- 0.1 deg |
量程: +/- 90 deg 精度: +/- 0.25 deg |
|||||
|
方位角（内置三轴电子罗经） |
无 |
无 |
无 |
量程: 0~359.9 deg 精度: +/- 1 deg |
||||
|
对边测量 (即跨距测量) |
二维 |
二维 |
二维 |
三维 |
三维 |
|||
|
测量目标 模式设定 |
有 |
有 |
有 |
有 |
有 |
|||
|
内置串口（RS232 ） |
无 |
有 |
有 |
有 |
有 |
|||
|
蓝牙数据传输 |
无 |
有 |
无 |
(有) |
无 |
(有) |
有 |
|
|
手持操作方式 (横握 / 竖握) |
竖 握 |
横握 |
竖握 |
竖 握 |
竖握 |
竖 握 |
横握 |
|
|
其他配置 |
Trupulse200L: 220g重量、4X放大、（IP54）、(1) CR123A Trupulse200(B)/360(B): 285g重量、7X放大、（IP54）、(2)AA Trupulse200X: 382g重量、7X放大、（IP56）、(1) CR123A Trupulse360R: 385g重量、7X放大、（IP56）、(1) CR123A |
|||||||
