G系列流量计是精确计量高压气体的理想解决方案，与传统地测量方式相比，尤其是大口径测量时，大大降低了成本。同时，仪表的量程比很宽，可以测到很低的流量。
根据ISO12213-1标准，仪表内置有流量计算机，通过温压补偿，完成标况流量的转换。
K探头采用500KHz激励频率，特别适合测量气体及高声耗的液体。夹装测量的可行性则取决于声耗水平和气体密度。
- 技术规格
- 相关配件
- 资料下载
- 其 他
测量
测量原理: 时差相关原理
流速: 0.01~25 m/s
分辨率: 0.025 cm/s
重复性: 0.15%读数,视应用而定
精度 (流场充分发展且 径向对称)
体积流量: ± 1%读数,视应用而定 ± 0.5%读数,经过标定
流速：± 0.5%读数,视应用而定
可测介质: 管壁与气体的声阻抗比<3000
主机
环境温度-10 ~ 60℃
电源: (100...240) VAC (18...36) VDC
显示: 2 x 16 字符, 点阵, 带背光
功耗: < 15W
信号平均:(0 ~ 100)s, 可调
测量速率:(100 ~ 1000)Hz (1通道)
响应时间: 1s (1通道), 70ms可选.
测量量: 工况体积/ 工况质量流量, 流速, 标况体积/标况质量流量(需温压补偿)
累积量: 体积, 质量
计算功能: 平均值, 差值, 总和
工作语言: 捷克语, 丹麦语, 德语, 英语, 法语, 荷兰语,挪威语, 波兰语, 西班牙语
数据记录
可记录的参数: 所有测量量及累积量
容量: >100000条测量量
通讯
接口: RS232(ADM8027除外), RS485(可选)
可通讯的参数: 实测值, 记录值, 参数记录
软件: FluxData(可选)
功能: 下载测量值/记录, 图形显示, 格式转换
操作系统:Windows
6725 型(便携式)
重量 ~2.8Kg
防护等级 IP65(根据N60529)
材质 铝合金，粉末涂层
尺寸 (280 x 200 x 70) mm (WxHxD )
通道 1或2
7407 型
重量 ~2.8Kg
防护等级 IP65(根据N60529)
材质 铝合金，粉末涂层
尺寸 (280 x 200 x 70) mm (WxHxD )
通道 1或2
7807 型
防护等级 IP65(根据N60529)
材质 铝合金，粉末涂层
尺寸 (306 x 241 x 204) mm (WxHx D)
通道 1或2
7907 型
重量 ~1.7Kg
防护等级 IP20(根据N60529)
材质 铝合金，粉末涂层
尺寸 (213 x 129 x 170) mm (WxHx D) (42DU x 3HU)(不包括背板)
通道 2
8027 型(过程输入:无)
标准输出: 1组电流, 1 组开关量(OC)
可选输出: 最多可再增加 -2组开关量(继电器)
-1 组开关量(OC)
-1组电流
重量 ~2.8Kg
防护等级 IP66(根据N60529)
材质 铸铝
尺寸 (140 x 310 x 260) mm (WxHx D)(不包括格兰及安装架)
通道 1或2
过程输出(可选)
- 输出与主设备电隔离
- 输出组数视输出类型而定. 更多信息请洽FLEXIM
- 8027标配输出为:1组电流,1组开关量(OC).可加配:2组开关量
(继电器),1组开关量(OC),1组电流
电流
- 范围: (0/4-20) mA
- 精度: 0.1%读数± 15A
- 有源输出: Rext < 500
- 无源输出: Uext < 24V, Rext < 1k
电压
- 范围: (0~1) V或(0~10) V
- 精度: 0~1V: 0.1%读数± 1mV 0~10V: 0.1%读数± 10mV
- 仪表阻抗: Ri = 500
频率
- 范围: 0~1kHz或0~10kHz
开关量
- 开路集电极: 24 V/4mA
- 干簧继电器: 48 V/0.1A
- 功能, 如状态输出: 上下限, 符号改变或出错
-脉冲输出: 值: (0.01~1000)units
宽度: (80~1000)ms
过程输出 (可选,8027无此选项)
- 输入与主设备电隔离, 最多4组输入.
温度
类型: Pt100, 四线制
范围: -50℃~400℃
分辨率: 0.1 K
精度: ± (0.02K + 0.1%读数)
电流
范围: 有源: (0~20)mA 无源: (-20~20)mA
精度: 0.1%读数± 10A
仪表阻抗: Ri = 50
电压
范围: (0~1) V或(0~10) V
精度: 0~1V: 0.1%读数± 1mV 0~10V: 0.1%读数± 10mV

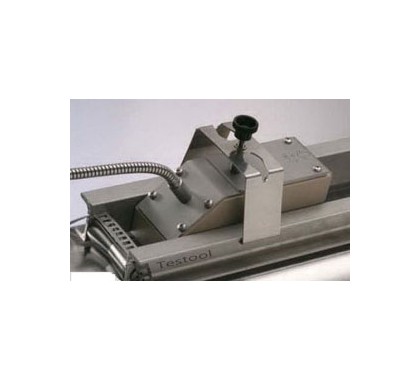

探头
K2N型
额定(可能的) 口径范围:
液体 (100)200~6500 mm
气体 (80)100~1200 mm
尺寸: (126.5 x 47 x 53.5) mm
材质: PEEK, 不锈钢壳
工作温度: -30℃ to 130 ℃
防护: IP65(根据EN60529),IP68请 FLEXIM
K4N防爆型
额定(可能的) 口径范围:
液体 (100)200~6500 mm
气体 (80)100~1200 mm
尺寸: (126.5 x 47 x 53.5) mm
材质: PEEK, 不锈钢壳
工作温度: -30℃ to 130 ℃
防爆保护温 度: -30℃ to 180℃
防护: IP65(根据EN60529)
危险区: Zone1&2
除ADM8027外,其余主机均须安装在 非危险区
保护型式: 粉末 填封
标识: EEx q II T6...T3
