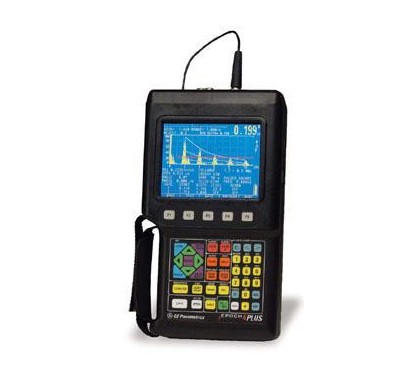

EPOCH 4PLUS 数字式超声探伤仪
显著特点:
★ 窄带滤波器
★ 可调的方波或尖波脉冲
★ 模拟带宽:0.05-25MHz
★ 快速、最低60Hz 电子刷新率
★ 高能镍氢充电电池
★ 高亮度、高分辨率彩色液晶显示屏,可全屏/分屏显示
★ 动态波形彩色变化?功能可根据缺陷或最小深度报警条件来改变波形颜色
★ 屏幕冻结?功能随时捕捉波形和声程数据
★ 自动探头校准
★ 声程数据可以英寸、毫米和微秒显示
★ 峰值捕捉和峰值记忆功能
★ 进波/失波或最小深度报警
★ 回波-回波测量的双闸门功能
★ RF 射频模式下的回波-回波功能
★ RF 模式下的界面门功能
★ RF 模式下的自动或手动极性探测
★ EMAT 探头优化能力
★ 外部触发输入输出接口
★ 扩展软件功能：高PRF、CSC、AWS等
美国泛美 EPOCH4PLUS数字式超声探伤仪
最新推出的EPOCH 4 PLUS是一种先进的数字式超声探伤仪，具有多颜色LCD显示和许新特点，可满足各种挑战性的探伤应用需求。它结合了功能强大的探伤和测量能力，大数据库存储，以及通过高速USB接口将详细的检测数据输出到计算机等。
EPOCH 4 PLUS完全承袭了EPOCH 4所有经过实践验证的先进的信号处理功能，包括25MHz射频带宽便于检测薄材料，负尖波脉冲用于需要较高频率的应用，可选择的方波脉冲用于厚材料或高衰减材料等。新增功能包括一个USB 接口，RF 射频模式下的回波-回波、界面门和自动或手动极性探测功能，EMAT 探头优化能力，以及底波衰减器。此外，存储器的容量也扩充到了6400个波形/校准或128000 个厚度值。外部触发输入输出接口则允许从一个同步的外部器件输入脉冲信号，从而实现很高的定位精度。
彩色LCD显示动态变化颜色的波形
彩色LCD 显示屏可以在从明亮、阳光直射到完全黑暗的环境中高对比度地观察波形。?动态波形彩色变化?功能可根据缺陷或最小深度报警条件来改变波形颜色。例如，当回波超过所设定的报警阈值或者达到用户定义的最小深度时，波形可以实时地变化颜色。
美国泛美 EPOCH4PLUS数字式超声探伤仪
主要技术参数:
|
显示屏 |
彩色液晶显示:320 X 240像素 |
标准配置 |
|
显示屏特点 |
高分辨率、用户定义的颜色选择、亮度可调、动态波形颜色变化 |
EPOCH 4 PLUS探伤仪包括 |
|
显示刷新率 |
最低60Hz |
EP4/MCA 充电适配器 |
|
灵敏度 |
最大110db 读出精度分6dB和0.1dB |
EP4/BAT 镍氢充电电池 |
|
自动探头校准 |
自动校准探头的零位和/声速 |
EP4/CAL-NIST NIST 标定证书 |
|
抑制 |
0-80%,按1%递增 |
EP4/MAN 操作手册 |
|
单位 |
英制,米制或微秒 |
EP4/TC 携带箱 |
|
声速范围 |
635 - 15240m/s |
EP4/PS 不锈钢支架 |
|
零位偏移 |
0-350微秒 |
EP4/HS 手带 |
|
扫描范围 |
1- 10000mm |
|
|
折射角 |
固定值为0°30°45°60°70°或10°- 85°可变,精度为0.1° |
选配件: |
|
波峰记忆 |
在即时显示A扫描波形的同时存入波峰包络图 |
EP4/PRE 打印机(230V) |
|
波峰捕获 |
冻结波峰记忆的回波包络图以便与即时波形比较 |
EP4/DP-E 显示屏保护膜 |
|
脉冲形式 |
可调的方波和负尖波脉冲 |
EP4/ALARM 外置报警器 |
|
脉冲能量 |
低(100V)、中(200V)、高(300V)、最大(400V) |
EP4/C-15VGA-6 VGA视频输出电 |
|
阻尼 |
50/63/ 150/ 400欧姆 |
EP4/C-25PRL-6 打印机并口电缆 |
|
检波方式 |
全波、半波正向、半波负向、RF射频 |
EP4/C-USB-6 USB连接电缆 |
|
模拟带宽 |
0.05 - 25MHz (-3dB) |
EP4/EC 外置电池充电器 |
|
滤波器 |
宽带、窄带、或可选择的低通和高通滤波器 |
|
|
探伤方式 |
脉冲回波、双发、穿透式 |
软件选项 |
|
报警方式 |
可调的阈值正/负、或最小深度报警 |
EP4P/DAC 报警的DAC曲线软件 |
|
工作温度 |
0℃ -- 50℃ |
EP4P/CSC 曲率修正软件 |
|
储存温度 |
- 40℃ -- 70℃ |
EP4P/SPOTWELD 点焊检查软件 |
|
电源 |
100 -120VAC, 200-240VAC, 50 - 60HZ |
EP4P/TVG TVG软件 |
|
电池 |
内置式可充电NiMH电池 |
EP4P/FG 浮动门软件 |
|
电池工作时间 |
5--7小时（取决于显示屏亮度）；2小时充电时间 |
EP4PIG 界面门软件 |
|
探头线接口 |
BNC 或LEMO 1 |
EP4P/AWS AWS焊接检测软件 |
|
键盘 |
英文或国际符号 |
EP4P/WAVE 波形分析软件 |
|
显示文字 |
英、法、德、西班牙、意大利、俄语、日语等 |
EP4P/DGS/AVG DGS/AVG软件 |
|
通讯接口 |
USB, 与PC机高速连接 |
EP4P/HPRF 高PRF(1kHz)软件 |
|
高速并行接口 |
与外部设备高速通讯连接 |
EP4P/LPRF 低PRF(30Hz)软件 |
|
模拟输出 |
键盘可选的深度或幅度数据的电压输出信号 |
EP4P/BEA 底波衰减器软件 |
|
VGA接口 |
连接标准的VGA显示器或A/V投影仪 |
EP4P/AUTOFREEZE 自动冻结软件 |
|
外型尺寸 |
283 X 166 X 66mm |
EP4P/IP-KIT-USB PC界面程序及电缆 |
|
重量 |
2.6Kg.(包括电池) |
|
|
对计算机要求 |
Windows XP/ 2000/ NT4.0/ 98 Microsoft IE 6.0 |
质量保证：壹年质保期（不含电池） |
