产品概述：
TUD280是一款全新设计的、具有多处创新点的全数字化超声波探伤仪，检测速度快、精度高、波形稳定。等效采样频率高达320MHz，微小缺陷的检出率高；超声回波信号分析采用DSP处理技术，目标缺陷信号识别快，探伤波形显示采样平滑滤波技术，更适合粗晶金属等强背景噪声材料的检测。关键性能指标与国际同类产品相近或超出。

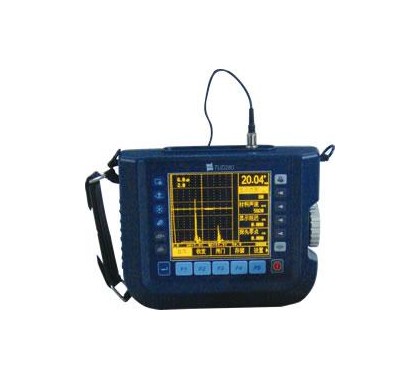

TUD280超声波探伤仪
功能特点：
● 峰值记忆功能
● 快速旋钮调节，操作便捷
● A、B型显示方式
● 缺陷当量计算
● 自动增益调节
● 具有回波包络显示功能
● 探头自动校准功能
● 具有防水功能
● EL高亮度图形点阵显示屏，无视角限制，不受温度阳光影响
● 更高的储存容量，存储1000幅A扫描图形及参数和100,000个厚度值
● 多达10个独立探伤通道
● 具有独立的双闸门设置和报警功能
● 大容量锂离子电池，无记忆性，连续工作时间可达8小时
● 探头角度和Ｋ值两种输入方式
● 可直接驱动C65/C66打印机
● 能够跟PC机通讯，有功能强大的Windows数据处理软件
● 重复发射率高达1KHZ
● 超高样速率，射频波形细节尽现
TUD280超声波探伤仪
技术参数：
|
名称 |
技术数据 |
|
测量范围 |
2.5mm～9000mm（钢纵波） |
|
工作频率 |
0 MHz～15 MHz，连续可调 |
|
增益调节 |
110dB（0.2、0.5、1、2、6、12步距调节，0.0时锁定） |
|
垂直线性 |
≤3% |
|
动态范围 |
≥34dB |
|
水平线性 |
≤0.2% |
|
波形显示 |
正半波、负半波、全波和射频 |
|
探伤灵敏度余量 |
≥60dB(2.5MHz￠20/Z20-2) |
|
脉冲移位 |
－20μs～＋3400μs |
|
探头延迟 |
0μs～99.99μs，分辨率0.0125μs |
|
扫描分辨率 |
0.1 mm（2.5 mm～99.9 mm）；1 mm（100 mm～9000 mm） |
|
声 速 |
1000m/s～9999m/s |
|
输出阻尼 |
50，150，400 |
|
外型尺寸 |
243 ×173×85（mm） |
|
重 量 |
1500g(含电池) |
标准配置：
1.主机
2.锂电池
3.3A/9V电源适配器
4.BNC探头连接电缆
5.直探头2.5MHzΦ20
6.斜探头5MHz8×9K2
7.耦合剂
