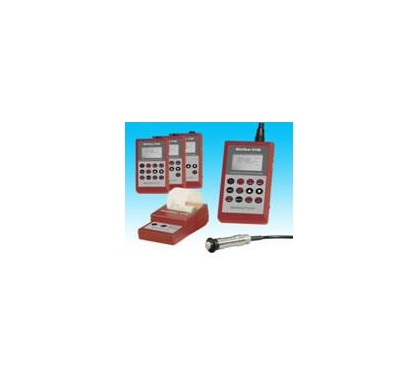

德国EPK MiniTest3100涂层测厚仪
德国EPK(Elektrophysik)公司MiniTest1100/2100/3100/4100涂镀层测厚仪特点：
MiniTest1100/2100/3100/4100包括四种不同的主机，各自具有不同的数据处理功能；
所有型号均可配所有探头；
可通过RS232接口连接MiniPrint打印机和计算机；
可使用一片或二片标准箔校准。
MiniTest涂层测厚仪功能
德国EPK MiniTest3100涂层测厚仪
型号 1100 2100 3100 4100
MINITEST 存储的数据量
应用行数(根据不同探头或测试条件而记忆的校准基础数据数) 1 1 10 99
每个应用行下的组(BATCH)数(对组内数据自动统计，并可设宽容度极限值) - 1 10 99
可用各自的日期和时间标识特性的组数 - 1 500 500
数据总量 1 10000 10000 10000
MINITEST统计计算功能
读数的六种统计值x,s,n,max,min,kvar - √ √ √
读数的八种统计值x,s,n,max,min,kvar,Cp,Cpk - - √ √
组统计值六种x,s,n,max,min,kvar - - √ √
组统计值八种x,s,n,max,min,kvar,Cp,Cpk - - √ √
存储显示每一个应用行下的所有组内数据 - - - √
分组打印以上显示和存储的数据和统计值 - - √ √
显示并打印测量值、打印的日期和时间 - √ √ √
其他功能
透过涂层进行校准(CTC) - √ √ √
在粗糙表面上作平均零校准 √ √ √ √
利用计算机进行基础校准 √ √ √ √
补偿一个常数(Offset) - - √ √
外设的读值传输存储功能 - √ √ √
保护并锁定校准设置 √ √ √ √
更换电池是存储数值 √ √ √ √
设置极限值 - - √ √
公英制转换 √ √ √ √
连续测量模式快速测量，通过模拟柱识别最大最小值 - - √ √
连续测量模式中测量稳定后显示读数 - - √ √
浮点和定点方式数据传送 √ √ √ √
组内单值延迟显示 - √ √ √
连续测量模式中显示最小值 √ √ √ √
技术参数：
MiniTest涂层测厚仪可选探头参数(探头图示)
所有探头都可配合任一主机使用。在选择最适用的探头时需要考虑覆层厚度，基体材料以及基体的形状、厚度、大小、几何尺寸等因素。
F型探头：测量钢铁基体上的非磁性覆层
N型探头：测量有色金属基体上的绝缘覆层
FN两用探头：同时具备F型和N性探头的功能
探头 量程 低端
分辨率 误差 最小曲率
半径(凸/凹) 最小测量
区域直径 最小基
体厚度 探头尺寸
磁
感
应
法 F05 0-500μm 0.1μm ±(1%±0.7μm) 1/5mm 3mm 0.2mm φ15x62mm
F1.6 0-1600μm 0.1μm ±(1%±1μm) 1.5/10mm 5mm 0.5mm φ15x62mm
F1.6/90 0-1600μm 0.1μm ±(1%±1μm) 平面/6mm 5mm 0.5mm φ8x8x170mm
F3 0-3000μm 0.2μm ±(1%±1μm) 1.5/10mm 5mm 0.5mm φ15x62mm
F10 0-10mm 5μm ±(1%±10μm) 5/16mm 20mm 1mm φ25x46mm
F20 0-20mm 10μm ±(1%±10μm) 10/30mm 40mm 2mm φ40x66mm
F50 0-50mm 10μm ±(3%±50μm) 50/200mm 300mm 2mm φ45x70mm
两
用 FN1.6 0-1600μm 0.1μm ±(1%±1μm) 1.5/10mm 5mm F0.5mm
N50μm φ15x62mm
FN1.6P 0-1600μm 0.1μm ±(1%±1μm) 平面 30mm F0.5mm
N50μm φ21x89mm
FN2 0-2000μm 0.2μm ±(1%±1μm) 1.5/10mm 5mm F0.5mm
N50μm φ15x62mm
电
涡
流
法 N02 0-200μm 0.1μm ±(1%±0.5μm) 1/10mm 2mm 50μm φ16x70mm
N.08Cr 0-80μm 0.1μm ±(1%±1μm) 2.5mm 2mm 100μm φ15x62mm
N1.6 0-1600μm 0.1μm ±(1%±1μm) 1.5/10mm 2mm 50μm φ15x62mm
N1.6/90 0-1600μm 0.1μm ±(1%±1μm) 平面/10mm 5mm 50μm φ13x13x170mm
N10 0-10mm 10μm ±(1%±25μm) 25/100mm 50mm 50μm φ60x50mm
N20 0-20mm 10μm ±(1%±50μm) 25/100mm 70mm 50μm φ65x75mm
N100 0-100mm 100μm ±(1%±0.3mm) 100mm/平面 200mm 50μm φ126x155mm
CN02 10-200μm 0.2μm ±(1%±1μm) 平面 7mm 无限制 φ17x80mm
注： F1.6/90、F2/90、N1.6/90、N2/90为直角探头，用于管内测量。
N.08Cr适合铜上铬，FN2也适合铜上铬。
CN02用于绝缘体上的有色金属覆层。
