HCC-18A 磁阻法测厚仪
1 概述
HCC-18A 磁阻法测厚仪是一种用电池供电的便携式测量
仪。具有操作简单、使用方便、稳定性好、测量精度高等特点。
本仪器可以直接测量导磁材料（如：铁、镍）表面上的非导磁
覆盖层厚度（如：油漆、搪瓷、塑料、铝、铜、铬、锌等）。
2 技术参数
1）测量范围：0μm ~2000μm。
2）示值误差：±5%。
3）使用环境温度：0℃～40℃。
4）电源：6F22 电池一节。
5）外形尺寸：172mm×85mm×49mm。
6）质量：370g。
7）最小测量面直径：F10mm。
8）自动关机：停止测量后，约5 分钟自动关机。
9）欠电压报警：当电池电压过低时，量程指示灯闪烁
点亮。

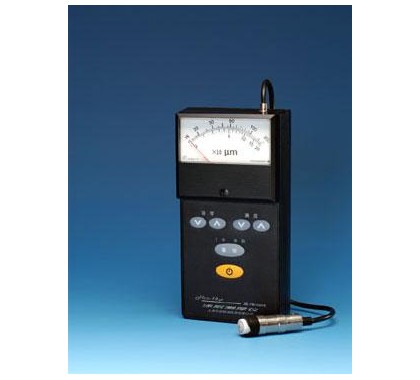

3 仪器外型
1. 探头 2. 表头 3. 电源开关 4. 满度按键
5. 调零按键 6. 量程选择按键
4 使用方法
1）开启电源，选择合适的量程：Ⅰ（0~200μm）或Ⅱ
（150~2000μm）。
2）取一块未涂（镀）的或去除涂（镀）层的，且表面平
整、光洁的被测零件作为基块。在探头与基块之间垫入20μm
（量程Ⅰ）或200μm（量程Ⅱ）的标准试片，按调零∧、∨
键调整，使表头指针示值与标准试片厚度值一致。
3）在探头与基块之间垫入200μm（量程Ⅰ）或1500μm
（量程Ⅱ）的标准试片，按满度∧、∨键调整，使表头指针示
值与标准试片厚度值一致。
4）重复进行2、3 两项调整，直至指示正确，即可进行实
际测量。
5）停止测量操作后，约5分钟自动关机。
6）当量程指示灯闪烁时，应调换新电池。
7）为了提高测量精度，当被测涂层厚度较薄时(小于20μ
m)，可直接将探头压在基块上，按调零∧、∨键调整使表头指
针在0μm处。在探头与基块之间垫入20μm的标准试片，按
满度∧、∨键调整使表头指针在20μm处。反复进行上述两项
调整，直至指示正确，即可进行实际测量。
8）测量微小零件时，建议使用适当的夹具固定被测件，
如下图所示。
探 头
被测件
平口钳
4
5 仪器使用注意事项
1）为了提高测量精度，建议采用不带涂层的被测件或与
被测件材质相同的试块作为校准用基准块。
2）仪器使用完毕，关闭电源，并用软布清洁测量头的触
头及基准块，以防锈蚀。
3）电池不宜长久放在电池盒内，以免电池漏液，腐蚀电
池盒。
4）严禁敲击或碰撞探头，以免影响探头性能。仪器开机
后，如在一声长音后自动关机，表明传感器有故障，需要维修。
5）仪器应防止剧烈振动、撞击。使用后应擦净仪器表面
油污放入仪器箱内，妥善保存。
6 成套性
1）HCC-18A 磁阻法测厚仪 1台
2）基板 1块
3）试片（20、200、1500μm） 各1片
4）6F22 9V电池 1节
5）产品合格证 1份
6）产品保修卡 1份
7）产品使用说明书 1份
8）仪器箱 1只
9）试片盒 1只
