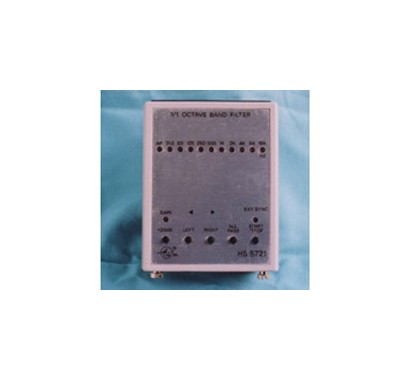

HS5721型1/1倍频程滤波器
概述
HS5721型1/1倍频程滤波器是一种结构紧凑的便携式仪器，它符合IECR225《声和振动分
析用1/1、1/2和1/3倍频程带通滤波器》和国家标准GB3241—82《声和振动分析用的1/1
和1/3倍频程滤波器》的要求。与HS5670型、HS5660型声级计连用可进行中心频率31。5
—16000Hz（10个通带）的频率分析。本仪器通过面板按钮手动操作可选择要测量的频
率。与声级计配合使用时，转换声级计开关，能直接读出通带声级的值。此外，和电平
记录仪连用，还能自动地进行噪声分析和记录。所以在建筑、航空、机械制造、环保、
电声等方面有广泛应用，它有如下特点：
1、频率范围 31.5—16000Hz（10个通带）
2、直接连接HS5670型、HS5660型声级计提供的同步输入/输出信号，无需外接电缆。
3、频率转换由按键控制电子开关进行。如在测量中使用“线性”特性，可按“ALL
PASS”键。
4、通常在声级计的“FLAT”特性进行频率分析，在使用滤波器时，也可用“A”计权特
性。
5、可串行二进制码与记录仪同步地进行频谱分析。
6、由HS5670型、HS5660型声级计内电源供电。
7、按下“GAIN”按钮能把信号放大20dB，这样能读出更低的声压级值。
二、主要技术性能
适用标准：IECR225
中心频率：31.5，63，125，250，500，1K，2K，4K，8K，16K及“ALL PASS”
测量范围：大于50dB
中心频率选择：手动（按钮）或串行二进制码选择
中心频率显示：11个发光二级管指标
电源：由声级计电源提供
尺寸、重量：50mm×100mm×80mm，306g
