杭州爱华 声级计检定和效准装置

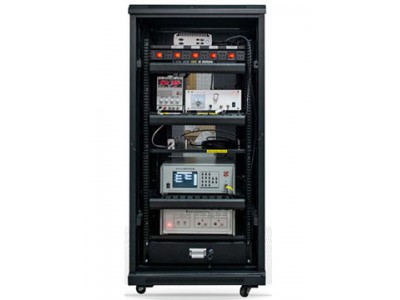

声级计检定和校准装置由AWA1651型信号发生器、AWA5812型测量放大器， AWA6153S+型低频耦合腔、消声箱(室)、声校准器、计算机和软件等组成， 可用于声级计的出厂检定及周期检定。既可人工检定，也可自动检定; 既可由声级计数字输出接口读取数据，也可由视频直接读取指示器上的数据。 仪器的配置可根据用户需求自主选择。 此装置已在多家计量检测机构和声级计生产厂家使用。
JJG 778-2019噪声统计分析仪检定规程
- ■ 多频声校准器法检定频率计权和频率响应
- ■ 静电激励器法检定频率计权和频率响应
- ■ 低频耦合腔和消声室检定频率计权和频率响应

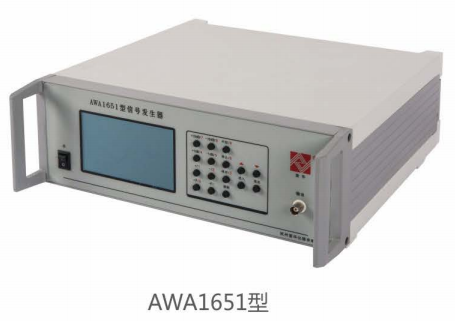

AWA1651型信号发生器采用数字信号合成技术，具有正弦信号发生器、猝发音发生器、噪声发生器、扫频信号发生器、扫幅信号发生器等功能，音频扫频正弦波信号是连续的。适用于教学、科研和工厂生产线作为音频信号发生器使用。内置精密衰减器更适合于声级计级线性检定要求，具有程控接口与计算机等配合可组成声级计自动测试系统。
| 产品型号 | AWA1651型信号发生器 |
| 频率范围 | 10 Hz-100 kHz(±0.1dB) , 1 Hz~200 kHz(±0.2 dB)，频率准确度 1×10⁻⁵+1字 |
| 输出电压范围 | 50 μV ~ 15 Vrms ，电压准确度 ±2.5% (10Hz-100kHz) |
| 衰减器 |
程控，衰减幅度0-100 dB，最小分档0.01 dB; 衰减1 dB误差优于±0.05dB 衰减 60 dB 误差优于 ±0.10 dB ，衰减 90 dB 误差优于±0.20 dB |
| 谐波失真 | 小于0.03% ( 10 Hz - 40 kHz) |
| 功率输出 | 10W |
| 输出信号类型 | 正弦波信号、扫频信号、扫幅信号、猝发音、白噪声、粉红噪声、窄带白噪声和窄带粉红噪声 |
AWA5812型测量放大器采用数字信号处理技术，内置A、C、Z频率计权和F、S时间计权，符合GB/T 3785.1-20101级要求。通过直接输入可以作为五位数字电压表用于交流电压测量，通过前置输入或ICP输入连接传声器前置放大器和测量电容传声器组成1级声级计用于声学测量，配置1/1、1/30CT滤波器或FFT软件可对声频和电压信号进行实时频谱分析，适宜于声学实验室代替进口测量放大器作为声学计量使用，声压级读数分辨率0.01dB，无需外接交流数字电压表以提高测量准确性。
| 产品型号 | AWA5812型测量放大器 |
| 电压测量范围 | 15 μV ~ 50 Vrms(Z计权)，5位数字显示 |
| 声压测量范围 | 20dB(A)~140dB(A)，声压级读数分辨率0.01dB |
| 频率范围 | 1 Hz~200 kHz(±0.2dB) |
| 信号输入 | 直接输入、前置输入(LEMO7芯插座)和ICP前置输入 |
| 频率计权 | A、C、Z |
| 时间计权 | F、S、16 ms、8 s |
| 频谱分析 | 可选择FFT、1/1 OCT和1/3 OCT数字滤波器 |
| 极化电压 | 200V、60V、28V、0V |
AWA6050型静电激励器电源用来供给静电激励器800V直流极化电压，并将信号源的输出信号放大最大至60Vrms。仪器还具有插入电压校准功能，以校准测试传声器的开路灵敏度。本仪器可用于实验室和生产线进行测试传声器的频率响应测量和灵敏度校准
| 产品型号 | AWA6050型静电激励器电源 |
| 静电激励器极化电压 | 800V |
| 电压放大倍数 | 10倍(固定增益) |
| 激励信号频率范围 | 20Hz~20 kHz(±0.2dB)10Hz~100kHz(±0.5dB) |
AWA6051/6052型静电激励器包含一个置于传声器膜片附近的导电刚性平板，在平板和膜片间施加极化电压和交变电压，可产生模拟均匀分布在膜片表面上声压的静电力，用于测试电容传声器声压灵敏度频率响应测量和声级计频率计权特性检测。
| 产品型号 | AWA6051型 | AWA6052型 |
| 符合标准 | IEC 61094-6-2004 | |
| 适用传声器 | Φ23.77 mm(1”) | Φ12.7mm(1/2”)，Φ6.35mm(1/4”)(加装配合器) |
| 静电激励器和膜片的标称距离 | 0.5 mm | 0.4 mm |
| 极化电压 | 800 VDC | |
| 施加于静电激励器的交流电压的典型值 | 30 Vrms产生约1 Pa的静电压力 | |

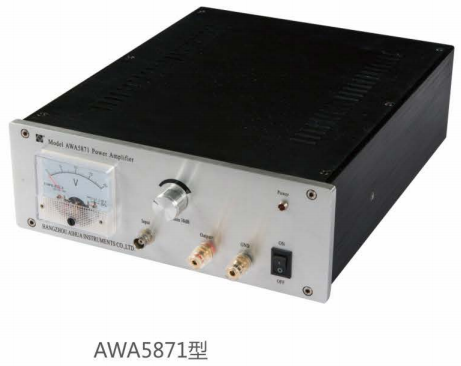

AWA5871型功率放大器是一种声学及振动测量的功率放大器，主要用作声频范围功率放大。配合声频信号发生器、音箱及低频耦合腔、AV接收器，DVD接收器等使用。
| 产品型号 | AWA5871型功率放大器 |
| 通道数 | 1路输入输出A类功率放大器 |
| 最大输出功率 |
短期最大输出功率:20W或50W可选 长期最大输出功率:12W或30W可选 |
| 频率响应 |
10Hz~20 kHz(±0.2dB) 20 kHz~100 kHz(±1dB) |
| 失真度 | < 0.5%(10Hz~20kHz正常工作条件) |
| 外形尺寸(mm) | 260x300x90 |

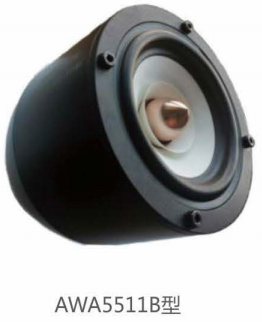

AWA5511B型测试声源是一种以电动式扬声器为发声的声源，其性能指标符合JJG 188-2017 ((声级计)) 7. 1.3对声源的谐波失真要求，符合GBT 12060.5-2011 (声系统设备第5部分：扬声器主要性能测试方法)要求。可作为消声箱自由场校正及声级计声信号检测使用等。
低频耦合器是一种专用于声学测量的声源，在信号发生器输入激励信号， 在耦合腔内产生一个压力声场，通过与标准传声器 测得的声压级比较来确定被测声级计或传声器的声压响应。 由于它能产生高至134 dB 的声压级，因此也可用于高声压级比较校 准。符合JJG188-2017声级计检走规程的要求。
| 产品型号 | AWA5511B型测试声源 | AWA6153S+型低频耦合器 |
| 额定阻抗 | 8 Ω | 6 Ω |
| 额定输入功率 | 15 W | 1.5 W |
| 最大输入电压 | 12 Vrms | 3 Vrms |
| 最高声压级 | 90 dB(离声源1m处) | 134 dB |
| 基准声压级下失真 | 84 dB，< 3% | 114 dB，< 0.2% |
| 频率范围 | 400Hz~20kHz | 10Hz~400Hz |
