MARSURF PS1 的最大测量范围为 350 µm(0.014 in)(-200 µm至 +150 µm)(-0.008 in至 +0.006 in)。利用该仪器内置的驱动单元无需重新进行设置即可进行测量。它的最大扫描长度为 17.5 mm(0.700 in)。
MARSURF PS1 粗糙度仪是在加工现场使用的便携式粗糙度测量仪。
|
测量单位 |
公制,英制 |
|
测量原理 |
接触法传感器带寻头的电感式传感器，测尖2um((80UIN)，测力约0.7MN |
|
测量参数 |
RA,RQ,RZ,RY(JIS),RZ(JIS),RMAX,RP,RP(ASME),RPM(ASME),RPK,RK,RVK,MR1,MR2,A1,A2,VO,RT,R3Z,RPC,RMR,TP(JIS,ASME),RSM,R,AR,RX(24 种,自定义公差带范围) |
|
程序语言 |
14种语言可选择包括3种亚洲语言 |
|
测量范围 |
350 UM,180 UM,90UM(自动选择) |
|
轮廓分辨率 |
32MM,16MM,8MM(自动选择) |
|
滤波器类型 |
符合DIN EN ISO11562标准的相修整轮廓滤波器(高斯滤波器) 符合DIN EN ISO13565-1标准的专用滤波器和符合DIN EN ISO3274标准的IS滤波器(于程序中能设置其禁用) |
|
截止波长IC* |
0.25MM,0.8MM,2.5MM;自动选择(0.10IN,0.030IN,0.100IN) |
|
测量长度LT* |
1.75MM,5.6MM,17.5MM;自动选择(0.069IN,0.22IN,0.69IN) |
|
测量长度 (按照MOTIF标准) |
1MM,2MM,4MM,8MM,12MM,16MM,(0.040IN,0.080IN,0.160IN,0.320IN,0.480IN,0.640IN) |
|
短波截止波长* |
可选 |
|
评定长度IN* |
1.25MM,4.0MM,12.50MM(0.050IN,0.15IN,0.50IN) |
|
取样长度段数N* |
1至25可选校准功能 |
|
校准功能 |
动态校准 |
|
内存容量 |
最多15个外形轮廓,最多20.000个结果数据 |
|
其它功能 |
模块化设置(源代码保护),日期、时间 |
|
重量 |
400克(0.88磅) |
|
尺寸 |
140mm*50mm*70mm |
|
电池 |
可充电式锂电池 |
|
接口 |
USB，marcommect(RSR232) |
|
电源范围 |
100V－264V |

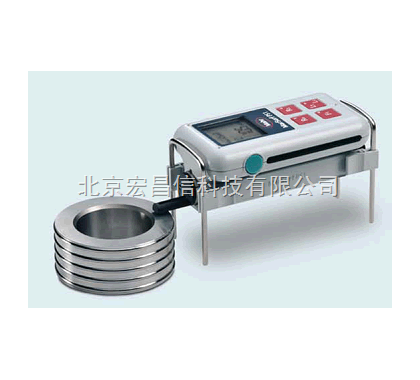

使用简便的装卡设计来实现测量高度调节，得益这种设计。即使锥形的工件也可得到测量自如，完美上下翻转测量方式，可轻松实现你只要做的仅仅是设定仪器和工件位置，就可以测量表面粗糙度
USB接口(RS232)可存储15个外形轮廓，20000个数据存储结果，可选配微型打印机
安装ST-D/ST-F/ST-G测量立柱上，选择备件V型定位装置，还可对垂直于工件接触面表面糙度测量
(从左到右)1. 传感器接长杆(80mm)、2.PHT3-350内孔传感器(直径大于3mm内孔测量)、3. PHT11-100凹槽传感器(宽2.5mm深至7.5mm槽型轮廓)、4.PHTR100凹凸传感器、5.PHTF0.5-100齿型传感器、 6.PT150双寻头传感器(薄片型金属和滚筒型表面测量)
它的最大测量范围为 350µm(0.014 in)(-200µm至 +150 µm)(-0.008in至 +0.006 in)。
利用该仪器内置的驱动单元无需重新进行设置即可进行测量。它的最大扫描长度为17.5 mm(0.700in)。该仪器使用方便并且符合DIN EN ISO 3274标准 的规定。
MarSurfPS1以及Mahr探头在出厂时已经过校准。对于采用探针法和后续检查的高精度测量，可使用自动动态标定功能。为此，MarSurf PS1仪器预置了此功能。
PHT探头有一个独特的活动导块 ，可以有效地清除沉积的灰尘和油渍。
弓型垂直调节器 1适用于多种外形的工件的粗糙度测量(例如，用于圆柱形被测件，与探头保护体组合使用的固定式三点支承、四点支承等)，并且可以方便地进行高度调节。
由于采用坚固耐用的外壳，MarSurf PS1可在恶劣的环境下工作。该仪器的操作单元根据人体工程学设计，安排合理、一目了然，特制的液晶显示屏清晰易读。
MarSurf PS1体积小、重量轻(约400 g /0.88lbs)，是理想的便携式仪器。由于采用了配有背带和袢带的便携式仪器箱设计，使得仪器可以随身携带。其内置的充电电池能提供几天工作的电能 。
该仪器的外接电源带有三种可更换的电源适配器，使之可以直接与世界各地的电网相连。该仪器支持的所有功能都显示在目录中。使用箭头键可从目录中选择或设置所需的功能。仪器设置可以屏蔽，还可以用密码保护，以防止未经许可的修改。
