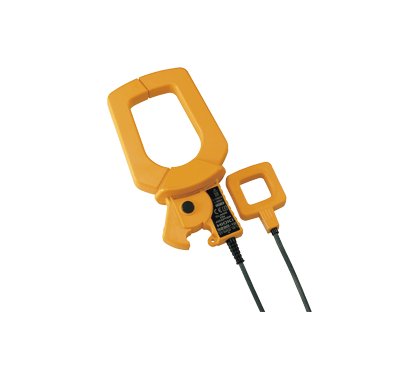

日本日置 9290-10钳式转换器

测量量程

0 ～1000 A AC (50/60 Hz, 连续使用), 最大1500 A AC (50/60 Hz, 小于等于5 分钟)

CT 比率

10 : 1

精度 (45 ～ 66 Hz)

振幅:±1.5 % rdg. 初级电流 10～1500 A
相位:±1.0° 最大初级电流 10～1500 A

频率特性

振幅:40～1 kHz / ±1 % rdg. , 20～4 kHz / ±2.5 % rdg.
相位:40～1 kHz / 最大±1.0°, 20～4 kHz / 最大±3.0°

最大电路电压

600 V AC rms (绝缘导线)

钳口直径

直径55 mm(2.17 in) 或80 mm(3.15 in) 宽排线

次级钳口直径

27 mm(1.06 in) × 27 mm(1.06 in)

体积及重量

99.5mmW×188mmH×42mmD，580g，线长3m

附件

操作手册×1，标记带×6
