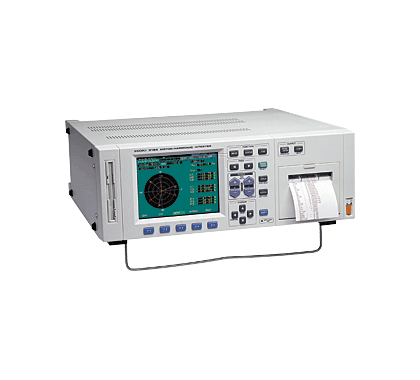

日本日置 3194马达、谐波测试分析仪

最多可达6个输入通道，用于分析逆变器马达和高次谐波！

· 3194高次谐波分析最多达3000次

· 适合用于分析和评估逆变器马达的情况以及家用电器的谐波。

· 另外，若安装选件9603-01单元，仪器可直接测量在评估逆变器马达情况时必须测量的扭矩和转速。

注意：不能单独使用3194主机。必须购买输入单元 9600~ 9604。更换或者扩展单元的工作将在出厂前完成，而且需要支付输入单元金额和服务费。

基本参数

接线方式	单相2线、单相3线、三相3线和三相4线
通道数	根据3194的排线方式，可使用1~6通道中最多6个通道，谐波分析时最多3个通道
数据输出	FD, RS-232C 或 GP-IB 接口,打印机
测量量程	基频 10 Hz ~ 4.5 kHz

谐波分析功能

测量方式	PLL 方式或外部时钟方式
A/D 分辨率	12bits
窗口形式	矩形 (窗口间有间隔)
克雷斯特因素	2.5以下 (电压和电流)
PLL 源	选择测量通道的电压(U),电流(I)或外部同步
外部同步信号	从3194后面板控制端口输入输入电平: 1 V ~ 10 Vrms (正弦波) 分配功能: 1/1 ~ 1/255
测量项目	电压有效值, 电流有效值, 有功功率,频率, ±U 峰值, ±I 峰值
谐波测量项目	谐波电平, 谐波含有率,谐波相位角, 总谐波畸变 *不能获得分析次数的所有数据。仅可获得50次以下或使用分类50位以下的数据。
屏幕显示	列表、柱状图、矢量和波形显示

其他功能
