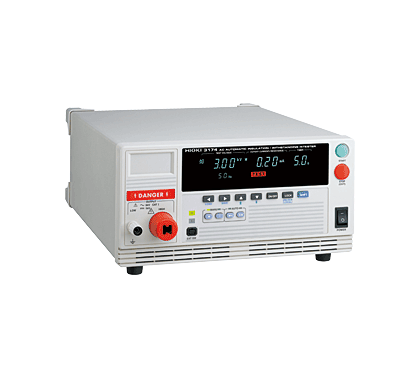

日本日置 3174AC自动绝缘、耐压测试仪
检查接触功能和充分远程控制
· 传感器，内存与电池都包含在17.35直径的单元中
· 最多可采集2,048个温度测量点（间隔为4小时15分时，可用一年）
· 可通过选择读本来实现诸如数据图表之类的PC过程，以便进行温度数据采集
· 绝缘（500/1000V）/ 耐压（变压器容量100VA）连续测试
· 可以在自动测试模式下连续绝缘耐压、耐压绝缘测试
· 与安全测试软件9267组合
· 保存耐压模式、绝缘模式、各种最大8通道的测试条件
· 根据PWM方式，发生不依存电源电压的正确的测试电压
· 基本参数
【耐压测试】
日本日置 3174AC自动绝缘、耐压测试仪
|
C测试电压
|
AC0.2～5.00kV
|
|
电压设置方式
|
数字设置，设置分解能：0.01kV
|
|
AC波形/频率数
|
弦波（无负荷的变形率在5％以下），可以在50/60Hz切换
|
|
电流测量范围
|
0.01mA～20.0mA，有效值表示（数字）
|
|
测量量程
|
10mA，分解机能：0.01mA / 100mA，分解机能：0.1mA
|
|
电压计
|
精度：±1.5%rdg.（1000V以上），±15V（1000V以下）（有效值表示）
|
|
判定方式
|
比较窗口方式（数字设定）
|
|
【绝缘抵抗试验】
|
额定电压
|
DC500V，DC1000V
无负载电压 额定电压的1～1.2倍
额定测量电流 1～1.2mA，短路电流：4～5mA（500V）/2～3mA（1000V）
测量范围/精度 0.5MΩ～999MΩ(5000V)/1MΩ～999MΩ(1000V)：±4%rdg.
1000 MΩ～2000 MΩ：±8%rdg.
判定方法 比较窗口方式（数字设定）
|
|
无负载电压
|
额定电压的1～1.2倍
|
|
额定测量电流
|
1～1.2mA，短路电流：4～5mA（500V）/2～3mA（1000V）
|
|
测量范围/精度
|
0.5MΩ～999MΩ(5000V)/1MΩ～999MΩ(1000V)：±4%rdg.
1000 MΩ～2000 MΩ：±8%rdg.
|
|
判定方法
|
比较窗口方式（数字设定）
|
|
【定时器】*实际试验时会因为负载的不同而导致定时器设定时间的不同
|
测量范围/精度
|
0.3 ～ 999s, 0.3 ～ 99.9s : ±50ms, 100 ～ 999s : ±0.5s
|
|
Delay/光源计时器
|
0.1 ～ 99.9s: ±50ms, 分解能0.1s
|
|
功能
|
耐压，在绝缘抵抗的试验内容中各8通道记忆体，保持，蜂鸣器，检查接触功能（耐压，绝缘抵抗）
|
|
监测功能
|
输出电压，探测电流，绝缘电阻。监测周期：4回/s以上
|
|
电源
|
AC100～240V(50/60Hz)，200VA max
|
|
体积/重量
|
320W×155H×395Dmm，15kg
|
|
附件
|
615高压测试线（高压线和回路，各1），电源线×1
|
|
