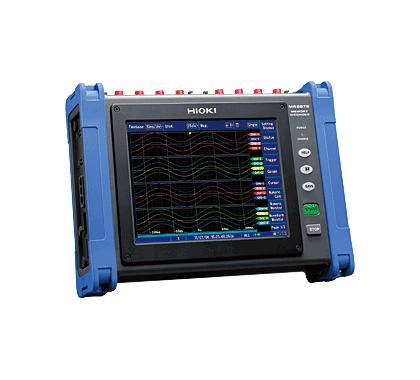

日本日置 MR8875存储记录仪

输入单元数

4个

通道数

最大16模拟通道(使用MR8902时最大60通道)+标准8个逻辑通道+2个脉冲通道
※：对于模拟单元，通道间相互绝缘且与MR8875的GND独立。对于CAN单元接口或标配逻辑端口或标配脉冲端口，所有通道有共同点GND。

测量量程
(满量程20div)

5mV～10V/div，11量程，分辨率：测量量程的1/1250(使用MR8901时)

最大额定电压

端口间：150V DC
接地端口间：100V AC, DC(使用MR8901时)

频率特征

DC～100kHz(-3dB，使用MR8901时)

时间轴

200μs～5min/div，21量程，采样周期：量程的1/100，外部采样

最大采样率

[使用 MR8901时]500kS/秒(2μs周期，全通道同时)
[使用 MR8902时]10msec(全通道在每个记录间隔被高速扫描)
[使用 MR8903时]200kS/秒(5μs周期，全通道同时)
外部采样：200kS/秒(5μs周期)

测量功能

高速功能(高速记录)

内存容量

总共32MW(不可增加，输入单元每8MW/单元)
※：1W=2B，32MW=64MB
※: 输入单元内，可根据通道数分配使用量

外部存储

SD存储卡×1，USB2.0×1

显示

8.4型 SVGA-TFT 彩色液晶(800×600点)

通讯接口

LAN: 100BASE-TX(对应DHCP,DNS,FTP服务器/客户端，WEB服务器，E-mail发送，指令控制)
USB：标配USB2.0，系列迷你B插座×1(根据通讯指令设置和测量，将SD存储卡内的文件传输至PC)

电源

1) AC适配器 Z1002：100～240V AC(50/60Hz)，56VA
2) 电池组Z1003：7.2V DC, 36VA, 持续使用时间：背光ON约1小时(AC适配器并用时，以AC适配器优先)，装在MR8875里充电时间为：3小时
3) 外部DC电源：10～28V DC, 56VA(连接线为特别订制产品)

尺寸，重量

298mmW×224mmH×84mmD，2.4kg(含输入单元和电池组Z1003)
参考数据：3.47kg/122.4oz(含MR8901单元×4和电池组Z1003)

附件

说明书×1，操作指南×1，AC适配器Z1002×1，保护膜×1，USB连接线×1，挂绳×1，应用软件光盘(波形观察Wv/通讯指令表，CAN Editor×1)
