日本日置 IM9000等效电路分析软件
简化电路分析 & 细化PASS/FAIL判定
· IM9000可以从5个标准模型中自动选定等效电路模型，将测量值和由分析结果得到的理想频率特征之间的差异最小化。
· 可以对由一个部件和谐振锐度（机械品质因数）组成的L,C,R元件做PASS/FAIL判定。
· 可以对使用压电元件谐振或电感的元件做详细的判定。
等效电路分析软件IM9000是阻抗分析仪IM3570的一个选件功能。IM9000不包括在标准配置里。如果想使用IM9000功能，请在购买时说明选件。已购买阻抗分析仪IM3570的客户可以再加上等效电路分析软件IM9000功能。请联系当地HIOKI办事处。
基本参数
日本日置 IM9000等效电路分析软件
|
三元模型
|
等效电路模型：用于线圈,电阻,电容的四个模型
测量项目:L1(电感),C1(电容),R1(电阻),Qm(谐振锐度)
fr(谐振频率)/fa(反谐振频率)
|
|
四元模型
|
等效电路模型：用于压电元件的模型
测量项目:L1(电感),C1(电容),R1(电阻),C0(平行电容),Qm(谐振锐度或机械品质因数)
fr(响应频率),fa(反响应频率),fs(连续谐振频率),fp(平行谐振频率),fm(最大导纳频率),fn(最小导纳频率),f1(最大电纳频率),f2(最小电纳频率)
|
|
其他功能
|

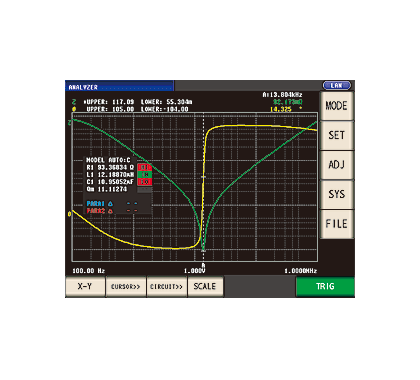

仿真功能：可以显示和对比由分析结果得到的理想频率特征图或用户指定的值
比较器：比较分析结果并将判定结果输出到屏幕，EXT,I/O
|
|
X-Y显示
|
柯尔图,导纳圆显示
|
|
