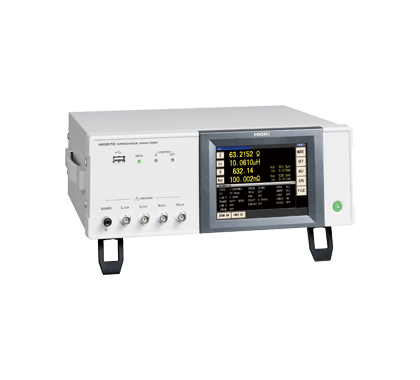

日本日置 IM3570阻抗分析仪
1台仪器实现不同测量条件下的高速检查
· 1台仪器实现LCR测量、DCR测量、扫描测量等的连续测量和高速检查
· LCR模式下最快1.5ms（1kHz），0.5ms（100kHz）的高速测量
· 基本精度±0.08%的高精度测量
· 适用于压电元件的共振特性检查、功能性高分子电容的C-D和低ESR测量，电感器（线圈、变压器）的DCR和L-Q的测量
· 分析仪模式下可进行扫频测量、电平扫描测量、时间间隔测量
|
主机不标配治具。请根据您的需求选择选件中的治具和探头。
|
基本参数
日本日置 IM3570阻抗分析仪
|
测量模式
|
LCR（LCR测量），分析仪（扫描测量），连续测量
|
|
测量参数
|
Z、Y、θ、Rs（ESR）、Rp、Rdc（直流电阻）、X、G、B、Cs、Cp、Ls、Lp、D（tanδ）、Q
|
|
测量量程
|
100mΩ~100MΩ，12档量程（所有参数由Z确定）
|
|
显示范围
|
Z、Y、Rs、Rp、Rdc、X、G、B、Ls、Lp、Cs、Cp：±（0.000000[单位]~9.999999G[单位]，仅Z和Y显示绝对值
θ：±（0.000°~999.999°），D：±（0.000000~9.999999）
Q：±（0.00~99999.99），△%：±（0.0000%~999.9999%）
|
|
基本精度
|
Z：±0.08%rdg. θ：±0.05°
|
|
测量频率
|
4Hz~5MHz（10mHz~100Hz步进）
|
|
测量信号电平
|
V模式，CV模式（普通模式）
50mV~1Vrms，1mVrms步进（1MHz以下）
10mV~1Vrms，1mVrms步进（1.0001MHz以上）
CC模式（普通模式）
10μA~50mA rms，10μA rms步进（1MHz以下）
10μA~10mA rms，10μA rms步进（1.0001MHz以上）
|
|
输出阻抗
|
普通模式：100Ω，低阻抗高精度模式：10Ω
|
|
显示
|
彩色TFT5.7英寸，可设置显示ON/OFF
|
|
测量时间
|
0.5ms（100kHz，FAST，显示OFF，代表值）
|
|
测量速度
|
FAST/MED/SLOW/SLOW2
|
|
其他功能
|
DC偏压测量，比较功能，面板读取和保存，存储功能
|
|
接口
|
EXT I/O，RS-232C，GP-IB，USB通讯，U盘，LAN
|
|
电源
|
AC90~264V，50/60Hz，最大150VA
|
|
打印
|
拷贝测量值或屏幕显示的要点（需用9442，9593-01和9446）
|
|
接口
|
GP-IB，RS-232C，EXT.I/O(所有标准)
|
|
电源
|
AC90~264V，50/60Hz，最大150VA
|
|
体积和重量
|
330W×119H×307Dmm，5.8kg
|
|
附件
|
电源线×1
|
|
