产品简介

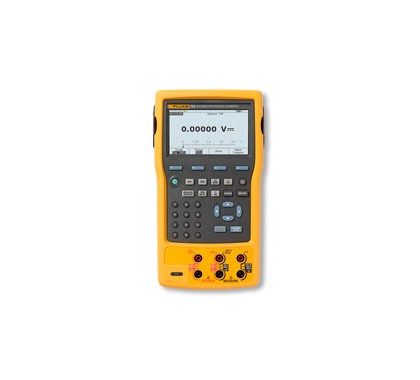

钟情依旧，因为福禄克。Fluke 753EL 多功能过程信号校验仪具备大家所衷爱的功能：精确度更高、可靠性更强，以及更便于在黑暗环境中读取数据的大背光显示屏。全面升级的语言操作系统和简洁友好的中文操作界面，更便于中国用户操作，极大地提升了专业人员进行现场校准和故障诊断的工作效率。
使用福禄克多功能校准器，准确完成工作！
Fluke 753EL 多功能校准仪中的功能可以满足您的全部所需，743B 和其他电流信号发生器系列产品也将会不断推陈出新！
Fluke 753EL 多功能校准仪可以当做多个工具使用 - 利用该工具强大的手持设备，可以输出、模拟和测量压力、温度和电信号。改进的全新图形屏幕、使用寿命更长的锂离子电池、USB 端口以及软件包中新增的附件定会博取您的厚爱。
全面升级的语言操作系统和简洁友好的中文操作界面，更便于中国用户操作，极大地提升了专业人员进行现场校准和故障诊断的工作效率。
对于记录功能，Fluke 753EL 电流信号发生器可自动执行校准程序并捕获数据。当然，它还符合 ISO 9000、FDA、EPA 和OSHA 法规等多项严格标准。Fluke 753EL 记录过程校准器：更智能。更快捷。
更智能。更快捷。
新环境拍照 苛刻环境下更易使用
753EL 过程信号校验仪是一款强大的多功能记录过程校准器，使用该校准器，您可以下载用软件创建的程序、列表和说明，或者上传数据进行打印、归档和分析。753EL 电流信号发生器还特别内置了功能强大的 HART® 接口，您现在通过单独的通信器执行的所有日常任务几乎都可以使用该接口来完成。
- 全面升级的语言操作系统和简洁友好的中文操作界面，更便于中国用户操作，极大地提升了专业人员进行现场校准和故障诊断的工作效率。
- 测量电压、mA、RTD、热电偶、频率和电阻，可测试传感器、变送器及其他仪器
- 输出/模拟电压、mA、热电偶、RTD、频率、电阻及压力，可校准变送器
- 测试期间利用环路电源为变送器供电，同时测量 mA
- 利用 29 种 Fluke 压力模块之一测量/输出压力
- 创建和运行自动化 as-found/as-left 程序，满足质量体系或规范记录和存档结果
- 下载的程序和校准结果保存长达一整周。
- 功能丰富，如自动步进、自定义单位、测试期间用户输入值、单点和两点开关测试、平方根DP流量测试、可编程测量延迟，等
- 使用简单
- 3 年质保
- 明亮的白光双显示屏。同时读取输出参数和测量参数。
- 多语言界面
- 镍氢充电电池，连续使用 10 小时。内置气压计。
- 处理快速脉冲式 RTD 变送器和 PLC，脉冲时间最短为 1 ms。
- 随附 DPC/Track 试用软件。
- 兼容许多资产管理软件包。
| 电流信号发生器测量精确度 |
| 直流电压 |
| |
1 年 |
2 年 |
| 100.000 mV |
0.02%+0.005 mV |
0.03%+0.005 mV |
| 3.00000 V |
0.02%+0.00005 V |
0.03%+0.00005 V |
| 30.0000 V |
0.02%+0.0005 V |
0.03%+0.0005 V |
| 300.00 V |
0.05%+0.05 V |
0.07%+0.05 V |
|
| 直流电压 |
系列
40 至 500 Hz |
号决议 |
1 年 |
2年 |
| 3.000 V |
0.001 V |
0.5%+0.002 V |
1.0%+0.004 V |
| 30.00 V |
0.01 V |
0.5%+0.02 V |
1.0%+0.04 V |
| 300.0 V |
0.1 V |
0.5%+0.2 V |
1.0%+0.2 V |
|
| 直流电压 |
| |
1 年 |
2 年 |
| 30.000 mA |
0.01% + 5 uA |
0.015%+7 uA |
| 110.00 mA |
0.01% + 20 uA |
0.015%+30 uA |
|
| 电阻 |
| |
1 年 |
2 年 |
| 10.000 Ω |
0.05% + 50 mΩ |
0.07%+70 mΩ |
| 100.00 Ω |
0.05% + 50 mΩ |
0.07%+70 mΩ |
| 1.0000 kΩ |
0.05% + 500 mΩ |
0.07%+0.5 Ω |
| 10.000 kΩ |
0.1% + 10 Ω |
0.15%+15 Ω |
|
| 频率 |
| |
号决议 |
精度(2 年) |
| 1.00 至 110.00 Hz |
0.01 Hz |
0.05 Hz |
| 110.1 至 1100.0 Hz |
0.1 Hz |
0.5 Hz |
| 1.101 至 11.000 kHz |
0.001kHz |
0.005 kHz |
| 11.01 至 50.00 kHz |
0.01 kHz |
0.05 kHz |
|
| 电流信号发生器输出精确度 |
| 直流电压 |
| |
1 年 |
2 年 |
| 100.000 mV |
0.01%+0.005 mV |
0.015%+0.005 mV |
| 1.00000 V |
0.01%+0.00005 V |
0.015%+0.0005 V |
| 15.0000 V |
0.01%+0.0005 V |
0.015%+0.0005 V |
|
| 直流电流 |
| |
1 年 |
2 年 |
| 22.000 mA (源) |
0.01%+ 0.003 mA |
0.02%+ 0.003 mA |
| 当前接收器 (模拟) |
0.02% + 0.007 mA |
0.04% + 0.007 mA |
|
| 电阻 |
| |
1 年 |
2 年
|
| 10.000 Ω |
0.01% + 10 mΩ |
0.015% + 15 mΩ |
| 100.00 Ω |
0.01% + 20 mΩ |
0.015% + 30 mΩ |
| 1.0000 kΩ |
0.02% + 0.2 Ω |
0.03% + 0.3 Ω |
| 10.000 kΩ |
0.02% + 3 Ω |
0.03% + 5 Ω |
|
| 频率 |
| |
2 年 |
| 0.1 至 10.99 Hz |
0.01 Hz |
| 0.01 至 10.99 Hz |
0.01 Hz |
| 11.00 至 109.99 Hz |
0.1 Hz |
| 110.0 至 1099.9 Hz |
0.1 Hz |
| 1.100 至 21.999 kHz |
0.002 kHz |
|
22.000 至 50.000 kHz
|
0.005 kHz |
|
| 技术数据 |
| 数据记录功能 |
| 测量功能: |
电压、电流、电阻、频率、温度、压力 |
| 读数速率: |
1, 2, 5, 10, 20, 30,或60次/分钟 |
| 最大记录长度: |
8000个读数（对于30或60次/分钟，为7980个） |
|
| 斜坡功能 |
| 输出功能: |
电压、电流、电阻、频率、温度 |
| 速率: |
4步/秒 |
| 跳闸检测: |
连续性或电压（输出电流时，无法进行连续性检测）
|
|
| 回路电源功能 |
| 电压: |
可选, 26 V |
| 精确度: |
10%, 18 V时最小值为18 V |
| 最大电流: |
25 mA,短路保护 |
| 最大输入电压: |
直流50 V |
|
| 步进功能 |
|
|
电压、电流、电阻、频率、温度 |
| 手动步进 |
可选步进，使用箭头按钮进行更改 |
| 自动步进 |
函数、起动延时、步进值、步进时间、循环等可完全编程 |
|
| 环境规格 |
| 电流信号发生器工作温度 |
|
| 储存温度 |
|
| 防尘/防水 |
|
| 工作海拔 |
|
| 安全规格 |
| 机构认证 |
| |
CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111,和EN610-1:1993 |
|
| 机械和通用规格 |
| 电流信号发生器大小 |
| |
136 x 245 x 63 mm (5.4“ x 9.6 x 2.5) |
|
| 电流信号发生器重量 |
|
| 电池 |
| 内部锂离子电池组: |
7.2V, 4400mAh, 30 Wh |
|
| 电池寿命 |
|
| 更换电池 |
| |
| |
通过按触式开关打开，无需打开校准器，也无需使用其他工具
|
|
|
| 侧端口连接 |
| |
压力模块连接器 |
| |
将接口与PC相连的USB连接器 |
| |
可选电池充电器/消除器的连接 |
|
| 数据存储容量 |
|
| 90天规格 |
| |
750EL 系列的标准规格间隔是 1 年和 2 年。 |
| |
90天典型测量和输出精确度可以通过以下方式估算 |
| |
将一年“读数百分比或“输出百分比规格除以2。 |
| |
最低规格表示为“满量程百分比或者连续“计数或“欧姆值。 |
| |
|
|
| 温度、电阻温度探测器 |
| 电流信号发生器度数或读数百分比 |
| 类型(α) |
范围°C |
测量°C 2 |
源电流 |
输出°C |
容许电流3 |
| |
1年 |
2年 |
|
1年 |
2年 |
|
| 100 Ω Pt (385) |
-200 至100
100 至800 |
0.07 °C
0.02 % + 0.05 °C |
0.14 °C
0.04 % + 0.10 °C |
1 mA |
0.05 °C
0.0125 % + 0.04 °C |
0.10 °C
0.025 % + 0.08 °C |
0.1 mA 至10 mA |
| 200 Ω Pt (385) |
-200 至100
100 至630 |
0.07 °C
0.02 % + 0.05 °C |
0.14 °C
0.04 % + 0.10 °C |
500 μA |
0.06 °C
0.017 % + 0.05 °C |
0.12 °C
0.034 % + 0.10 °C |
0.1 mA 至1 mA |
| 500 Ω Pt (385) |
-200 至100
100 至630 |
0.07 °C
0.02 % + 0.05 °C |
0.14 °C
0.04 % + 0.10 °C |
250 μA |
0.06 °C
0.017% + 0.05 °C |
0.12 °C
0.034 % + 0.10 °C |
0.1 mA 至1 mA |
| 1000 Ω Pt (385) |
-200 至100
100 至630 |
0.07 °C
0.02 % + 0.05 °C |
0.14 °C
0.04% + 0.10 °C |
150 μA |
0.06 C
0.017 % + 0.05 °C |
0.12 C
0.034 % + 0.10 °C |
0.1 mA 至1 mA |
| 100 Ω Pt (3916) |
-200 至100
100 至630 |
0.07 °C
0.02 % +0.05 °C |
0.14 °C
0.04 % +0.10 °C |
1 mA |
0.05 °C
0.0125 % + 0.04 °C |
0.10 °C
0.025 % + 0.08 °C |
0.1 mA 至10 mA |
| 100 Ω Pt (3926) |
-200 至100
100 至630 |
0.08 °C
0.02 % +0.06 °C |
0.16 °C
0.04 % +0.12 °C |
1 mA |
0.05 °C
0.0125 % + 0.04 °C |
0.10 °C
0.025 % + 0.08 °C |
0.1 mA 至10 mA |
| 10 Ω Cu (427) |
-100至260 |
0.2 °C |
0.4 °C |
3 mA |
0.2 °C |
0.4 °C |
0.1 mA至10 mA |
| 120 Ω Ni (672) |
-80至260 |
0.1 °C |
0.2 °C |
1 mA |
0.04 °C |
0.08 °C |
0.1 mA 至10 mA |
1 对于 2 线和 3 线 RTD 测量，将技术指标增加 0.4°C。
2支持脉冲式变送器和 PLC，脉冲时间最短至 1 ms
| 温度，热电偶 |
| 类型 |
输出°C |
测量°C |
输出°C |
| |
|
1 年 |
2 年 |
1 年 |
2 年 |
| E |
-250 至-200 |
1.3 |
2.0 |
0.6 |
0.9 |
| |
-200 至-100 |
0.5 |
0.8 |
0.3 |
0.4 |
| |
-100 至600 |
0.3 |
0.4 |
0.3 |
0.4 |
| |
600 至1000 |
0.4 |
0.6 |
0.2 |
0.3 |
| N |
-200 至-100 |
1.0 |
1.5 |
0.6 |
0.9 |
| |
-100 至900 |
0.5 |
0.8 |
0.5 |
0.8 |
| |
900 至1300 |
0.6 |
0.9 |
0.3 |
0.4 |
| J |
-210 至-100 |
0.6 |
0.9 |
0.3 |
0.4 |
| |
-100 至800 |
0.3 |
0.4 |
0.2 |
0.3 |
| |
800 至1200 |
0.5 |
0.8 |
0.3 |
0.3 |
| K |
-200 至-100 |
0.7 |
1.0 |
0.4 |
0.6 |
| |
-100 至400 |
0.3 |
0.4 |
0.3 |
0.4 |
| |
400 至1200 |
0.5 |
0.8 |
0.3 |
0.4 |
| |
1200 至1372 |
0.7 |
1.0 |
0.3 |
0.4 |
| T |
-250至-200 |
1.7 |
2.5 |
0.9 |
1.4 |
| |
-200 至0 |
0.6 |
0.9 |
0.4 |
0.6 |
| |
0 至400 |
0.3 |
0.4 |
0.3 |
0.4 |
| B |
600至800 |
1.3 |
2.0 |
1.0 |
1.5 |
| |
800 至 1000 |
1.0 |
1.5 |
0.8 |
1.2 |
| |
1000 至 1820 |
0.9 |
1.3 |
0.8 |
1.2 |
| R |
-20 至 0 |
2.3 |
2.8 |
1.2 |
1.8 |
| |
0 至 100 |
1.5 |
2.2 |
1.1 |
1.7 |
| |
100 至 1767 |
1.0 |
1.5 |
0.9 |
1.4 |
| S |
-20 至 0 |
2.3 |
2.8 |
1.2 |
1.8 |
| |
0 至 200 |
1.5 |
2.1 |
1.1 |
1.7 |
| |
200 至 1400 |
0.9 |
1.4 |
0.9 |
1.4 |
| |
1400 至 1767 |
1.1 |
1.7 |
1.0 |
1.5 |
| C |
0 至 800 |
0.6 |
0.9 |
0.6 |
0.9 |
| |
800 至 1200 |
0.8 |
1.2 |
0.7 |
1.0 |
| |
1200 至 1800 |
1.1 |
1.6 |
0.9 |
1.4 |
| |
1800 至 2316 |
2.0 |
3.0 |
1.3 |
2.0 |
| L |
-200 至 -100 |
0.6 |
0.9 |
0.3 |
0.4 |
| |
-100 至 800 |
0.3 |
0.4 |
0.2 |
0.3 |
| |
800 至 900 |
0.5 |
0.8 |
0.2 |
0.3 |
| U |
-200 至 0 |
0.6 |
0.9 |
0.4 |
0.6 |
| 0 至 600 |
0.3 |
0.4 |
0.3 |
0.4 |
| BP |
0 至 1000 |
1.0 |
1.5 |
0.4 |
0.6 |
| |
1000 至 2000 |
1.6 |
2.4 |
0.6 |
0.9 |
| |
2000 至 2500 |
2.0 |
3.0 |
0.8 |
1.2 |
| XK |
-200 至 300 |
0.2 |
0.3 |
0.2 |
0.5 |
| 300 至 800 |
0.4 |
0.6 |
0.3 |
0.6 |
|
| 型号名称 |
描述 |
| Fluke 753EL |
记录过程校准仪包括:文档化全功能过程校准器/电流信号发生器:
- BC7240 电池充电器
- BP7240 锂离子电池组
- DPCTrack 2 ™ 软件
- 说明书
- 可溯源的 NIST 校准报告和数据
- 三套 TP220 测试探头和三套“长齿鳄鱼夹
- 两套 AC280 钩夹线钩
- C799 现场软携包
- USB 通信线缆
|
|
