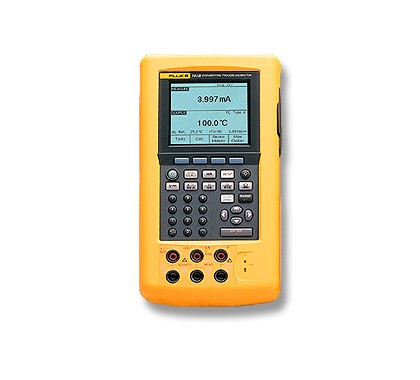

“一台完全的过程认证校准器” 作为一台坚固的手持仪器,741B可实现多台仪器的功能-输出、模拟和测量压力、温度和电信号。同时741B具有文档处理功能,能自动生成校准程序和捕获数据。当然,它完全满足象ISO 9000、FDA、EPA和OSHA这样的标准和规范的严格要求。741B是那些使用标准的表格和报告工厂的明智选择。它可以保存一整天的校准和测量数据。当您回到办公室时,可以在屏幕上调出数据,并填充到校准表格中。
利用741B,可实现灵活的校准方案,简便易用。和所有的福禄克工具一样,741B非常坚固、可靠,是个吃苦耐劳的好帮手。拥有741B,相当于您拥有了几台功能强大的工具-您的工作效率空前提高:
· 测量伏特、毫安、铂电阻(RTD)、热电偶、频率和欧姆的,以测试传感器,变送器及其他仪表
· 输出/模拟伏特、毫安、热电偶、RTD、频率、欧姆和压力,以校准变送器
· 给变送器提供回路电源的同时进行mA测量
· 和Fluke 700PXX 29种压力模块中的任一款配用,可测量/输出压力
· 一台紧凑,坚固,可靠的工具即可同时测量和输出信号
· 创建并运行满足国际质量标准的As found(调整前校准)/As left(调整后校准)程序。记录校准结果并存档
· 功能丰富:自动步进、定制单位,用户输入值功能、一点和二点限位开关测试、开方型差压流量测试、可编程的测量延迟功能等等
· 简便易用
· 三年质保
· 明亮的白色显示屏,可同时显示输出和测量参数。
· 多种语言的界面
· 利用快达1 ms的脉冲测试快速脉冲RTD变送器和PLC
测量精度
|
直流电压
|
110.000 mV
|
0.025%+0.015% *
|
1.10000 V
|
0.025%+0.005% *
|
11.0000 V
|
0.025%+0.005% *
|
110.000 V
|
0.05%+0.005% *
|
300.00 V
|
0.05%+0.005% *
|
|
交流电压
|
20 至 40 Hz
|
2% + 10
|
40 至 500 Hz
|
0.5% + 5
|
500 至 1 kHz
|
2% + 10
|
1 kHz 至 5 kHz
|
10% + 20
|
量程:
|
1.1000, 11.000, 110.00, 300V
|
|
直流电流
|
30.000 mA
|
0.01% + 0.015% *
|
110.00 mA
|
0.01% + 0.015% *
|
|
电阻
|
11.000 Ω
|
0.05% + 50 mΩ
|
110.00 Ω
|
0.05% + 50 mΩ
|
1.1000 kΩ
|
0.05% + 500 mΩ
|
11.000 kΩ
|
0.1% + 10 Ω
|
|
频率
|
1.00 至 109.99 Hz
|
0.05 Hz
|
110.0 至 1099.9 Hz
|
0.5 Hz
|
1.100 至 10.999 kHz
|
5 Hz
|
11.00 至 50.00 kHz
|
50 Hz
|
|
压力
|
准确度
|
参考29款压力模块指标,常规指标:0.025% *量程
|
|
(详细的技术指标请参考选件和附件部分的压力模块部分)
|
|
可提供差分、表压、真空、绝对压力、双压力和高压压力模块
|
|
注
|
|
输出准确度
|
直流电压
|
110.000 mV
|
0.01%+0.005% *
|
1.10000 V
|
0.01%+0.005% *
|
15.0000 V
|
0.01%+0.005% *
|
|
直流电流
|
22.000 mA (输出)
|
0.01%+ 0.015% *
|
22.000 mA (模拟)
|
0.02% + 0.03% *
|
|
电阻
|
11.000 Ω
|
0.01% + 20 mΩ
|
110.00 Ω
|
0.01% + 40 mΩ
|
1.1000 kΩ
|
0.02% + 500 mΩ
|
11.000 kΩ
|
0.03% + 5Ω
|
|
频率
|
0.00 至 10.99 Hz
|
0.01 Hz
|
11.00 至 109.99 Hz
|
0.1 Hz
|
110.0 至 1099.9 Hz
|
0.1 Hz
|
1100 至 21999 Hz
|
2 Hz
|
22.000 至 50.000 kHz
|
5 Hz
|
|
注
|
|
RTD和热电偶
|
测量精确度:
|
10 Ω Cu (427):
|
2 °C
|
100 Ω Pt (3916):
|
0.3 °C
|
100 Ω Pt (3926):
|
0.3 °C
|
100 Ω Pt (385):
|
0.3 °C
|
200 Ω Pt (385):
|
0.3 °C
|
500 Ω Pt (385):
|
0.3 °C
|
1000 Ω Pt (385):
|
0.3 °C
|
120 Ω Ni (672):
|
0.3 °C
|
注:
|
对于 2 线和 3 线测量,增加 0.4 °C
|
E:
|
0.3 °C
|
N:
|
0.5 °C
|
J:
|
0.3 °C
|
L:
|
0.3 °C
|
K:
|
0.3 °C
|
T:
|
0.3 °C
|
U:
|
0.3 °C
|
B:
|
0.9 °C
|
R:
|
1.0 °C
|
S:
|
0.9 °C
|
C:
|
0.6 °C
|
注:
|
准确度指标为使用外部冷端时的准确度,使用内部结点时增加 0.2°C
|
|
输出准确度:
|
10 Ω Cu (427):
|
1 °C
|
100 Ω Pt (3916):
|
0.1 °C
|
100 Ω Pt (3926):
|
0.1 °C
|
100 Ω Pt (385):
|
0.1 °C
|
200 Ω Pt (385):
|
0.1 °C
|
500 Ω Pt (385):
|
0.1 °C
|
1000 Ω Pt (385):
|
0.1 °C
|
120 Ω Ni (672):
|
0.1 °C
|
注:
|
对于 2 线和 3 线模拟方式,增加 0.4 °C
|
E:
|
0.2 °C
|
N:
|
0.3 °C
|
J:
|
0.2 °C
|
L:
|
0.2 °C
|
K:
|
0.3 °C
|
T:
|
0.3 °C
|
U:
|
0.3 °C
|
B:
|
0.8 °C
|
R:
|
0.9 °C
|
S:
|
0.9 °C
|
C:
|
0.6 °C
|
注:
|
准确度指标为使用外部冷端时的准确度,使用内部结点时增加 0.2°C
|
|
技术指标
|
斜波信号
|
输出功能:
|
电压、电流、电阻、频率、温度
|
速率:
|
4 步/秒
|
触发检测:
|
通断或电压 (在输出电流时不可用通断检测功能)
|
|
回路电源
|
电压:
|
可选,24 V 或 28 V
|
准确度
|
|
最大电流;
|
22 mA,短路保护
|
最大输入电压
|
30 V DC
|
|
阶跃信号
|
输出功能:
|
电压、电流、电阻、频率、温度
|
手动步进
|
步进可调,利用箭头键调节
|
自动步进
|
完全可编程:函数、启动延迟、步进值、每步持续时间和重复
|
|
环境参数:
|
工作温度
|
|
-10 °C 至 +50 °C
|
|
-20 °C 至 +50 °C *
|
|
储存温度
|
|
防尘/防水
|
|
运行海拔高度
|
|
注
|
|
安全技术参数
|
机构认证
|
|
CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111, 和EN610-1:1993
|
|
机械和一般参数
|
尺寸
|
|
重量
|
|
电池
|
|
电池寿命
|
|
电池的更换
|
|
侧面连接端口
|
|
数据记录功能
|
|
90 天技术指标
|
|
741B 的标准技术指标间隔为 1 和 2 年
|
|
典型的 90 天测量和输出准确度指标可按如下方法估算
|
|
一年 "% 读数" 或 "%输出" 技术指标除以2
|
|
基本技术指标,可以表示为 "% 满度" 或
|
|
"字" 或 "ohms" 为常量
|
|
型号名称
|
描述
|
Fluke 741B
|
过程认证校准器
· BC7217 电池充电器
· BP7217 电池组
· 说明书
· NIST 可溯源校准报告和数据
· 一套 TP20 测试探头
· 两套 AC20 测试夹
· 两套 TL24 工业测试线
|
|
|
|
nnecttype="rect" gradientshapeok="t" o:extrusionok="f">
|
|
PVM_DIFF
|
700P00
|
Differential Pressure Module (2.5 mbar)
|
700P01
|
差压模块 (25 mbar)
|
700P02
|
Differential Pressure Module (70 mbar)
|
700P03
|
Differential Pressure Module (340 mbar)
|
700P04
|
Differential Pressure Module (1000 mbar)
|
PVM_GAG
|
700P05
|
Gage 压力模块 (2 bar)
|
700P06
|
Gage 压力模块(7 bar)
|
700P07
|
Gage Pressure Module (34 bar)
|
700P08
|
Gage Pressure Module (70 bar)
|
700P09
|
Gage 压力模块(100 bar)
|
700P27
|
Gage 压力模块(20 bar)
|
700P29
|
Gage 压力模块 (200 bar)
|
700P30
|
Gage Pressure Module (340 bar)
|
700P31
|
Gage Pressure Module (700 bar)
|
PVM_WET
|
700P22
|
Differential Pressure Module Wet (70 mbar)
|
700P23
|
Differential Pressure Module Wet (340 mbar)
|
700P24
|
差压模块t (1000 mbar)
|
PVM_ABS
|
700PTP-1
|
Pneumatic Test Pump (0.8 bar/40 bar)
|
700HTP-1
|
Fluke 700HTP 液压测试泵
|
700PA3
|
Absolute Pressure Module (340 mbar)
|
700PA4
|
Gage 压力模块 (1000 mbar)
|
700PA5
|
Absolute Pressure Module (2 bar)
|
700PA6
|
Absolute Pressure Module (7 bar)
|
700PRV-1
|
Pressure Relief Valve Kit
|
PVM_DUAL
|
700PD2
|
Dual Pressure Module (± 70 mbar)
|
700PD3
|
Dual Pressure Module (± 340 mbar)
|
700PD4
|
Dual Pressure Module (±1000 mbar)
|
700PD5
|
Dual Pressure Module (-1000/+2000 mbar)
|
700PD6
|
Dual Pressure Module (-1000 mbar/+6.9 bar)
|
700PD7
|
Dual Pressure Module ( -1000 mbar/+13.8 bar)
|
PVM_VAC
|
700PV3
|
Vacuum Pressure Module (-340 mbar)
|
700PV4
|
Vacuum Pressure Module( -1000 mbar)
|
高压探头
|
80K-6
|
高压探头
|
80k-15
|
高压探头
|
80K-40
|
高压探头
|
|
|
|
