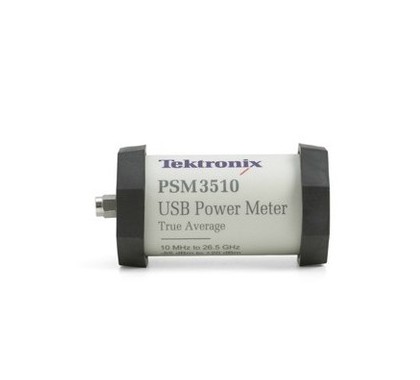

PSM3320 RF功率计

确立RF/微波功率测量性能基准

准确的电源测量是RF和微波设计和制造中的绝对要求。泰克功率计不仅提供了您预期的准确度，还提供了杰出的温度稳定性、吞吐量和广泛的测量功能。泰克提供了多种RF功率计，覆盖了很宽的频率范围，从基本平均功率到脉冲曲线，提供了多种功率测量功能。

型号：PSM3320，说明：功率计(平均功率)，频率范围：10MHz-18GHz，动态范围：-55 - +20dBm，连接器样式：N-插头

主要特点和优点

主要性能指标

• 8 GHz、18 GHz、20 GHz 和26.5 GHz 型号
• 多种型号，带有N 型连接器和3.5 mm 连接器
• 动态范围最低-60 dBm，最高+20 dBm
• 不确定度低达2.6%
• 读取速度高达每秒2000 次

主要特点

• 仪表在整个温度范围内经过校准，在进行测量前不需要清校 零或校准，节约时间，避免质量差的数据
• 所有型号都提供了平均功率、占空比校正脉冲功率和测量数 据记录功能
• 标配应用程序在Microsoft Windows 下运行
  • 功率计应用程序
  • 高速数据记录应用程序
  • 提供了LabVIEW 驱动程序和编程实例，适用于最常用的 Windows 编程环境，支持自动测试系统
• 最大保持模式和相对测量模式
• 偏置、频响和75Ω 最小损耗校正
• 灵活的平均模式，提供迅速稳定的测量
• TTL 触发输入和输出，与外部仪器同步
• 通过/ 失败极限模式
• 体积紧凑
• PSM3000系列提供了真实平均功率测量，给出准确结果，而 不管信号形状或调制如何
• PSM4000 和PSM5000 系列提供：
  • 脉冲功率、占空比、峰值功率和波峰因数测量
  • 可调节偏置和时间周期，测量突发信号的峰值功率、平均 功率和最小功率
• PSM5000 系列包括脉冲参数应用程序，对重复或脉冲式 信号进行测量
  • 构建和显示脉冲包络曲线
  • 全曲线和选通测量，包括脉冲、峰值功率和平均功率、 过冲、波峰因数、上升时间和下降时间、脉宽、脉冲重复 频率、占空比
  • 曲线数据统计测量，如互补累积分布函数(CCDF)和概率 密度函数(PDF)

应用

• 普通RF 和微波平均功率测量
• 检定重复的脉冲式信号，如导航、气象和其它雷达
• 测量被调制信号峰值功率和平均功率，如GSM、CDMA、 WCDMA、HSPA、WiMAX，分析带宽高达10 MHz
• 测量被调制通信信号的峰值功率和平均功率
• 信号源电平控制反馈
• 验证和检定功放、开关和其它RF 和微波器件
• 维护、保养和安装DTV、蜂窝、微波无线链路及无线广播发 射机
• 检验和校准测试设备和系统

三年保修

功能强大、紧凑的功率传感器/ 功率计

PSM3000、PSM4000 和PSM5000 系列功率传感器/ 功率计体 积紧凑，提供了快速准确的RF 和微波功率测量功能。视您选 择的具体系列，其提供了多种CW 和脉冲调制测量功能。每台 仪表都标配Windows功率计应用软件，用来控制仪表，显示读 数，记录数据。功率传感器/ 功率计和PC相结合，提供了完整 的解决方案，不再需要使用单独的专用仪表主机。

不要求仪表主机

通过标配功率计应用软件，用户只需按一下鼠标，就会出现熟 悉的仪表控制功能，在PC屏幕上直接出现读数。熟悉的Windows 下拉菜单提供了额外的控制功能。PC 上会立即提供数 据，进一步进行分析和文件管理。仪表使用标准USB 2.0 协议 和电缆与PC 通信，即插即用，使用简便。

把高速功率测量集成到测试中

泰克PSM系列功率传感器提供了业内最快的测量速度(每秒读 取2000 次)。

这可以明显缩短测试时间，提供以前没有提供的动态功率测量 信息。标配高速记录应用程序为把这些数据放到PC 中进行分 析提供了一种机制。

对自编程测试应用，您可以使用LabVIEW 或使用全面存档的 API与传感器通信。其为最常用的开发环境提供了范例程序。通 信库允许程序与最多12 个传感器通信，而不需要使用昂贵的 开关。

还可以使用运行Windows操作系统的泰克实时信号分析仪、任 意波形发生器和示波器，控制PSM 系列传感器/ 功率计，迅速 获得准确的功率测量功能。

为与其它测量设备同步，所有型号都包括触发输入和触发输出 TTL 信号。

高速测量、全面的编程工具和同步功能，使得这些传感器可以 作为通用系统，增加到您的测试环境中。

为高需求设计提供行业领先的性能

图1- 软件提供了用户熟悉的控制功能和测量演示功能。


泰克功率传感器/功率计在整个工作温度范围内经过全面校准。 其不需要传感器清零和仪表参考校准，缩短了设置时间，帮助 避免不准确的结果。这些仪表在通用CW、峰值、脉冲和其它 被调制功率测量中提供了可以信赖的精度。不管是无线基站安 装或维护、生产测试还是无线器件研发，PSM系列产品都可以 满足这些需求，因为它提供了宽动态范围(-60 dBM- +20 dBm) 以及从10 MHz 直到26.5 GHz 的频率范围。

选择能够满足您的需求的性能/ 功能

PSM3000系列功率传感器/功率计提供了真实平均功率测量功 能，给出了准确的功率测量结果，而不管信号调制和带宽如何。 PSM4000 系列提供了平均功率(CW)测量，并增加了脉冲和峰 值功率测量，在脉冲式R F 和微波信号上收集基本数据。 PSM5000 系列功率传感器/ 功率计提供了与PSM4000 相同的 测量功能，并增加了脉冲曲线功能，可以观察信号，检定脉冲 式RF 和微波系统。

多种脉冲包络测量

图2. 脉冲曲线软件可以全面分析脉冲特点。


泰克PSM5000 系列在一个产品中同时提供了简便易用的、高 性能、脉冲曲线、脉冲(调制)和CW功率计和传感器。PSM5000 系列产品是为要求对包络不变、重复性脉冲式信号进行时域分 析的应用专门设计的。它执行时域脉冲测量，如上升/ 下降时 间、过冲和衰落，这些测量一般要求使用昂贵的信号分析仪。 PSM5000 系列传感器使用等效时间采样技术，重建重复性的 脉冲式输入信号。可以使用高达48 MS/s 的有效采样率，以高 达10 MHz 的视频带宽测量重复性的脉冲。
