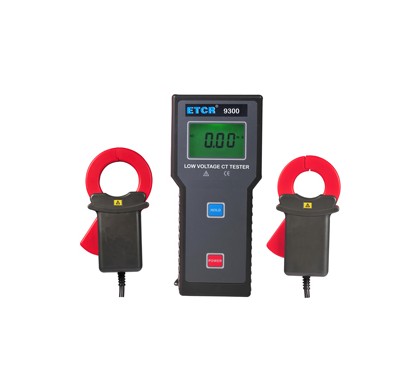

ETCR9300低压电流互感器变比测试仪（LOW VOLTAGE CT TESTER）可广泛应用在380/220伏电力系统中,可以方便、快捷实现在线对计量装置中电流互感器进行现场检测及对380/220伏电力系统中的电流、漏电电流量值的测定，实现了不需停电就能准确测试出实际运行中的电流互感器变比、比差、角差、相别、极性。为用电检查人员提供一种安全、准确、便捷的新型电力仪器。它的投入应用必将给电力企业在用电管理中带来显著的经济效益和社会效益。
二．技术规格
|
功 能
|
低压电流互感器一二次回路的电流、变比、比差、角差、相别、极性在线测试、漏电流检测功能 |
|
电 源
|
DC6V 碱性干电池（1.5V AAA×4） |
|
测试方式
|
钳形CT |
|
显示模式
|
LCD：128dots×64dots；蓝屏背光功能，适合昏暗场所 |
|
LCD尺寸
|
显示域：44mm×27mm |
|
仪表尺寸
|
主机：宽高厚75mm×170mm×30mm
一次圆口电流钳：宽高厚122×70×33mm
二次圆口电流钳：宽高厚115×70×33mm
|
|
钳口尺寸
|
一次电流钳：圆口35X40mm
二次电流钳：圆口25X30mm
|
|
测量范围
|
一次钳：0.00mA～200A；二次钳：0.00mA～5A |
|
分 辨 率
|
一次钳：0.01mA；二次钳：0.01mA |
|
变 比
|
1：2百万（2.0K6） |
|
一次回路测试精度
|
±1%±3dgt （23℃±3℃，80%RH以下） |
|
二次回路测试精度
|
±0.5%±3dgt（23℃±3℃，70%RH以下） |
|
采样速率
|
2次/秒 |
|
换 档
|
全自动换档 |
|
数据存储
|
3000组，按HOLD键保持数据并自动编号存储（掉电或更换电池不会丢失数据） |
|
线路电压
|
AC 600V以下线路测试 |
|
数据保持
|
按HOLD键保持数据，HOLD符号显示，再按HOLD键取消保持 |
|
数据查阅
|
按HOLD键+POWER键可以进入数据查阅模式 |
|
溢出显示
|
超量程溢出功能：“OL A”符号显示 |
|
自动关机
|
开机约15分钟后，仪表自动关机，以降低电池消耗 |
|
电池电压
|
当电池电压低于4.8V时，电池电压低符号显示，提醒更换电池 |
|
仪表质量
|
1000g |
|
外界干扰
|
无特强电磁场干扰 |
|
工作温湿度
|
-25℃～45℃； 80%Rh以下 |
|
引线长度
|
标准2米（可以根据现场距离加长，实现0～50米远距离在线监控） |
|
绝缘强度
|
AC3700V/rms 钳芯与外壳间 |
|
随机附件
|
主机：1件；一次电流钳：1件；二次电流钳1件；仪表箱：1件；电池（碱性干电池AAA）：4件 |
